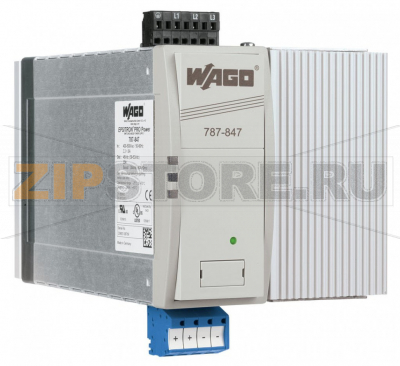

Импульсный источник питания; Pro; 3-фазн.; Напряжение на выходе 48 В пост. тока; Ток на выходе 20 A; TopBoost + PowerBoost; Контакт пост. тока в норме Wago 787-847

Name: Импульсный источник питания; Pro; 3-фазн.; Напряжение на выходе 48 В пост. тока; Ток на выходе 20 A; TopBoost + PowerBoost; Контакт пост. тока в норме Wago 787-847
Brand: Wago
SKU: 787-847

Каталожный номер 787-847

Импульсный источник питания; Pro; 3-фазн.; Напряжение на выходе 48 В пост. тока; Ток на выходе 20 A; TopBoost + PowerBoost; Контакт пост. тока в норме Wago 787-847 Источник питания с первичной синхронизацией с функциями PowerBoost и TopBoostВход для режима ожидания для отключения выхода и минимизации энергопотребления Контакт пост.ток в норме для контроля параметров на выходеПодходит как для параллельных, так и последовательных цепейПригодны для оборудования с классом защиты IЕстественное конвекционное охлаждение при горизонтальной установкеЗаключены в кожух для использования в распределительных шкафахЭлектрически изолированное выходное напряжение (безопасное низковольтное напряжение) согласно EN 60950-1/UL 60950-1...

Розничная цена

625 $ с НДС

array(34) { ["id"]=> string(6) "170952" ["product_id"]=> string(6) "233566" ["id_1c"]=> NULL ["sku"]=> string(7) "787-847" ["sort"]=> string(1) "1" ["name"]=> string(7) "787-847" ["image_id"]=> NULL ["price"]=> float(59336) ["primary_price"]=> string(10) "624.570736" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(59336) ["unconverted_price"]=> float(624.57) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(59336) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 59 336 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Источник питания с первичной импульсной стабилизацией с функциями PowerBoost и TopBoost
Вход «режим ожидания» для отключения выхода и минимизации энергопотребления
Релейный контакт «DC OK» для контроля параметров на выходе
Подходит для параллельной и последовательной работы
Пригоден для оборудования с классом защиты I
Естественное конвекционное охлаждение при горизонтальной установке
Кожух для установки в распределительных шкафах
Электрически изолированное выходное напряжение (SELV — безопасное низковольтное) согласно EN 60950-1/UL 60950-1

Технические данные

Вход:

Фазы	2 3
Номинальное входное напряжение Ui ном	(2 / 3) × AC 400 … 500 В
Диапазон входного напряжения	(2 / 3) × AC 340 … 550 В; DC 480 … 780 В
Номинальный диапазон частоты сети	50 … 60 Гц; 0 Гц
Входной ток Ii	≤ 3 × 2 А (340 В AC; 20 А DC)
Ток утечки	≤ 1 мА
Пусковой ток	≤ 30 А (пик)
Компенсация коэффициента мощности (PFC)	Пассивная
Время удержания при провале сети	≥ 15 мс (3 × 400 В AC)

Выход:

Номинальное выходное напряжение Uo ном	DC 48 В (SELV)
Диапазон регулировки выходного напряжения	DC 39 … 53 В (регулируемое)
Заводская установка	DC 48 В
Номинальный выходной ток Io ном	20 А (48 В DC)
Выходная мощность	960 Вт
Точность регулировки	≤ 1 %
Остаточные пульсации	≤ 70 мВ (пик-пик)
Ограничение тока	1,1 × Ia, тип.
Поведение при перегрузке	TopBoost / PowerBoost / стабилизация по току
PowerBoost	DC 30 А (4 с); DC 25 А (16 с)
TopBoost	DC 80 А (25 мс)

Сигнализация и коммуникация

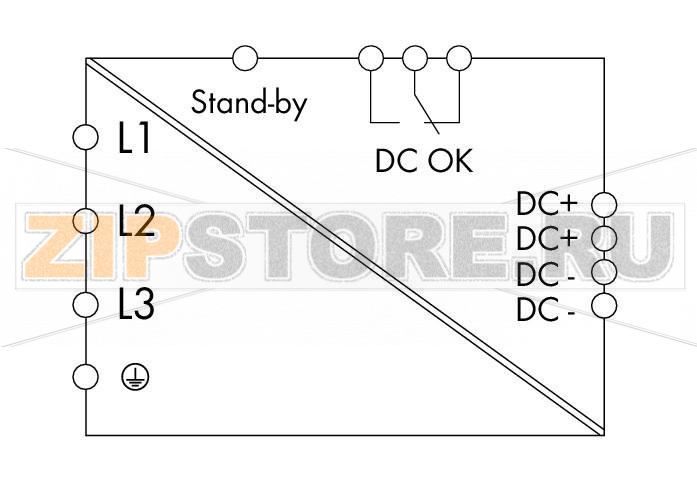

Сигнализация	1 × LED DC OK (зелёный) 1 × LED ошибка (красный) 1 × вход «stand-by» 1 × релейный контакт DC OK (переключающий)
Индикация режима	LED зелёный (DC OK) LED красный (ошибка)

Потери/КПД:

Потери мощности Pv	≤ 0,8 Вт (stand-by); ≤ 5,2 Вт (без нагрузки); ≤ 59,2 Вт (номинальная нагрузка)
Коэффициент полезного действия	94,4 %

Защита предохранителями:

Внутренний предохранитель	3 × T 3,2 А / 440 В AC
Внешний предохранитель (для DC-входа)	Требуется внешний предохранитель по DC
Внешняя защита по сети	3 × автоматические выключатели 6 А, 10 А, 16 А, характеристика B или C или двигательные автоматические выключатели, уставка 3,2 А, диапазон 2,5 … 4 А

Защита и безопасность:

Испытательное напряжение (ПЕРВ-ВТОР)	DC 4,242 кВ
Испытательное напряжение (ПЕРВ-ЗЕМЛЯ)	DC 2,2 кВ
Испытательное напряжение (ВТОР-ЗЕМЛЯ)	DC 0,7 кВ
Класс защиты	I
Степень защиты	IP20 (EN 60529)
Обратное напряжение на выходе	≤ DC 63 В
Категория перенапряжения	II
Первичная защита от импульсов	Варистор
Защита от КЗ	Да
Защита при холостом ходе	Да
Параллельная работа	Да
Последовательное включение	Да
Средняя наработка на отказ (MTBF)	> 500 000 ч (IEC 61709)

Данные соединений

Тип соединения (1)	Вход
Технология соединения	CAGE CLAMP®
Клемма WAGO	Серия WAGO 231
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 12 AWG
Сечение тонких многожильных	0,08 … 2,5 мм² / 28 … 12 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch
Тип соединения (2)	Выход
Технология соединения 2	Push-in CAGE CLAMP®
Клемма WAGO 2	Серия WAGO 831
Одножильные, подключаемые	0,5 … 10 мм² / 20 … 8 AWG
Тонкие многожильные, подключаемые	0,5 … 10 мм² / 20 … 8 AWG
Длина зачистки	13 … 15 мм / 0.51 … 0.59 inch
Тип соединения (3)	Сигнализация
Технология соединения 3	CAGE CLAMP®
Клемма WAGO 3	Серия WAGO 733
Одножильные, подключаемые	0,08 … 0,5 мм² / 28 … 20 AWG
Тонкие многожильные, подключаемые	0,08 … 0,5 мм² / 28 … 20 AWG
Длина зачистки	5 … 6 мм / 0.2 … 0.24 inch

Геометрические данные

Ширина	128 мм / 5.039 inch
Высота	171 мм / 6.732 inch
Глубина (от верхней кромки DIN-рейки 35)	205 мм / 8.071 inch
Примечание по размерам	Высота указана с ответной частью разъёма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Масса

3270 г

Условия эксплуатации

Температура окружающего воздуха (эксплуатация)	-25 … +70 °C (запуск устройства при -40 °C — испытано)
Температура хранения	-25 … +85 °C
Относительная влажность	5 … 96 % (без конденсации)
Дерейтинг	-5 %/K (> +45 °C)
Степень загрязнения	2
Климатическая категория	3K3 (EN 60721)

Стандарты и спецификации

Маркировка	CE
Нормативные документы	EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508

Коммерческие данные

Группа продукции	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821226444
Код ТН ВЭД	85044082900

Импульсный источник питания WAGO 787-847 серии Pro предназначен для надёжного питания промышленной автоматики в трёхфазных сетях и в установках с повышенными пусковыми токами. Функции TopBoost и PowerBoost обеспечивают кратковременные перегрузочные режимы для уверенного запуска двигателей, отключателей и ёмкостных нагрузок без просадки напряжения. Вход «режим ожидания» позволяет экономить энергию при технологических простоях, а релейный контакт DC OK даёт удобную индикацию состояния для систем диспетчеризации.

Блок рассчитан на работу в распределительных шкафах, использует естественную конвекцию при горизонтальном монтаже и соответствует требованиям SELV, что упрощает соблюдение норм электробезопасности. Возможность параллельной и последовательной работы помогает масштабировать мощность и напряжение в рамках единой платформы. Коннекторы CAGE CLAMP упрощают подключение и уменьшают время обслуживания.

Типичные причины отказов

Перегрев из‑за недостаточной вентиляции, превышения допустимой температуры окружающей среды или накопления пыли.
Длительная перегрузка сверх допустимого ресурса функций TopBoost/PowerBoost или постоянный ток короткого замыкания на выходе.
Переходные перенапряжения и импульсы в сети при недостаточной внешней защите от бросков.
Некачественные или ослабленные соединения, неподходящее сечение проводников, вибрации.
Нарушение полярности или замыкание на корпус при монтаже и сервисе.
Попадание влаги, конденсат при незаданных климатических условиях.

Признаки неисправности

Погасший зелёный индикатор DC OK и/или горит красный индикатор «ошибка», изменение состояния релейного контакта DC OK.
Отсутствие напряжения на выходе или заметная просадка под нагрузкой, нестабильность питания.
Чрезмерные пульсации, слышимый высокочастотный шум, периодические перезапуски.
Срабатывание входных автоматов, запах перегрева, локальный нагрев корпуса.
Неожиданное отключение при включённом входе «stand-by» (ложно активирован управляющий сигнал).

Рекомендации по эксплуатации и уходу

Обеспечьте соблюдение зон отступов и свободной циркуляции воздуха; регулярно очищайте вентиляционные зазоры от пыли.
Следите за температурным режимом и дерейтингом при повышенных температурах; избегайте размещения над источниками тепла.
Применяйте рекомендованные автоматические выключатели и защиту от импульсных перенапряжений; корректно подбирайте сечение кабелей.
Периодически проверяйте затяжку клемм и состояние проводников; исключайте вибрационные нагрузки без демпфирования.
Контролируйте состояние по индикации и релейному контакту DC OK, периодически выполняйте тест под нагрузкой.
Соблюдайте климатические и условия хранения; избегайте конденсации, при необходимости используйте обогрев шкафа.
При вводе в эксплуатацию проверьте отсутствие активного входа «stand-by» и корректность фазировки/полярности.

WAGO 787-847 сочетает промышленную надёжность, эффективное управление перегрузками и удобные сервисные функции, что делает его оптимальным выбором для модернизации и нового строительства шкафов управления в машиностроении, энергетике и на технологических объектах.
