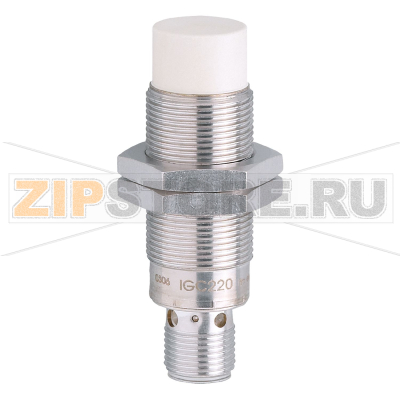

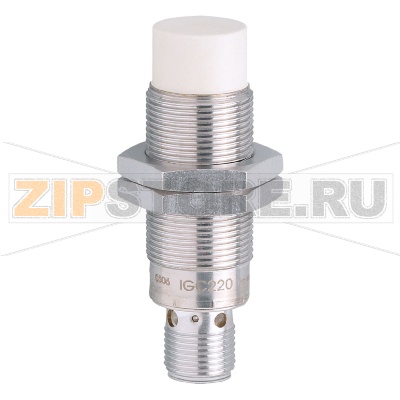

Датчик индуктивный AS-i IFM IGC235

Описание товара

• Индуктивный датчик
• M18 x 1 / L = 60 mm
• Диапазон срабатывания 12 mm, незаподлицо
• DC AS-i
• M12 разъем
• IP68 (“Coolant”)
• 2-проводный
• Температура окружающей среды: -25…+70 °C
• Частота переключения: 100 Hz

Датчик индуктивный AS-i IFM IGC235 (каталожный номер IGK2012-ASI /M/US-104) предназначен для надежного обнаружения металлических объектов и прямой интеграции в сеть AS-Interface. Такое решение упрощает подключение, снижает количество проводов и обеспечивает доступ к диагностике на уровне контроллера. Изделие применяется в машиностроении, на упаковочных и обрабатывающих линиях, а также в установках с охлаждающими жидкостями и эмульсиями.

Применение и монтаж

При монтаже важно соблюдать требования к установке «незаподлицо»: вокруг активной поверхности следует оставлять свободную зону без металла, чтобы сохранить стабильное расстояние срабатывания. Резьбовой корпус M18 удобен для точной фиксации датчика; рекомендуется использовать контргайку и не превышать момент затяжки. В сетях AS-i датчик индуктивный AS-i IFM IGC235 позволяет быстро включать точку в систему без отдельного кабеля сигнала — достаточно двух проводов шины.

Типичные причины поломок

• Механические воздействия: удар, вибрация, перекос при затяжке резьбы — приводят к трещинам корпуса, нарушению герметичности и дрейфу точки срабатывания.
• Воздействие агрессивных сред при изношенных уплотнениях разъема или поврежденном кабеле; попадание СОЖ внутрь корпуса вызывает коррозию и отказ электроники.
• Электрические факторы: переполюсовка, перенапряжение на шине AS-i, импульсные помехи от силового оборудования, короткие замыкания в линии.
• Неправильный монтаж: установка заподлицо для модели, требующей свободной зоны; близкие металлические конструкции вызывают паразитные срабатывания и перегрев.
• Температурные экстремумы и конденсат при частых пусках/остановах, приводящие к деградации уплотнений.
• Налипание стружки на торец чувствительного элемента — постоянное ложное срабатывание и перегрузка выхода.
• Повреждение или загрязнение M12-разъема, ослабление уплотнительного кольца.

Как понять, что запчасть вышла из строя

• Отсутствие связи узла с мастером AS-i, ошибки адресации или диагностики на уровне контроллера.
• Постоянно включенный или выключенный выход независимо от наличия металлической цели.
• Нестабильные, дрожащие срабатывания, ложные сигналы без изменения объекта.
• Нет индикации или аварийная индикация на корпусе; заметный нагрев, запах гари.
• Следы влаги или коррозии в районе разъема, потемнение контактных площадок.
• Существенное уменьшение фактического расстояния срабатывания по сравнению с штатным.

Быстрая проверка и диагностика

• Визуальный осмотр: очистить торец от стружки и загрязнений, проверить целостность кабеля и уплотнений.
• Проверить напряжение и полярность на M12-разъеме, исключить короткое замыкание.
• Тест с эталонной металлической пластиной: оценить повторяемость срабатывания на заданном зазоре.
• Проверить адрес и статус узла через мастер AS-i или адресатор; при необходимости переназначить адрес.
• Отключить датчик от металлоконструкций (на время) для исключения влияния монтажа и наводок.

Рекомендации по уходу и эксплуатации

• Регулярно очищать активную поверхность мягкой щеткой и нейтральными моющими средствами; избегать абразивов и агрессивных растворителей.
• Контролировать затяжку контргайки и состояние монтажного кронштейна; не допускать перекоса корпуса.
• Периодически осматривать уплотнительное кольцо M12; при износе — заменить. Защищать разъем от прямой струи под давлением.
• Исключать натяжение и перегиб кабеля у разъема; использовать подходящие по форме коннекторы и кабельные вводы.
• Соблюдать свободную зону вокруг датчика для исполнения «незаподлицо» и корректный зазор до цели.
• Поддерживать качество шины AS-i: правильная полярность, надежные ответвители, чистые контакты, контроль уровня напряжения на удаленных участках.
• При длительных простоях защищать разъем заглушкой, предотвращая попадание влаги и СОЖ.

Замена

При замене используйте точный аналог IFM IGC235 (IGK2012-ASI /M/US-104). Сохраните монтажное положение и зазор, перенесите адрес AS-i со старого устройства или назначьте новый через мастер. После установки выполните контрольные срабатывания на холостом и рабочем ходе, убедитесь в стабильности сигнала и отсутствии ошибок на шине.
