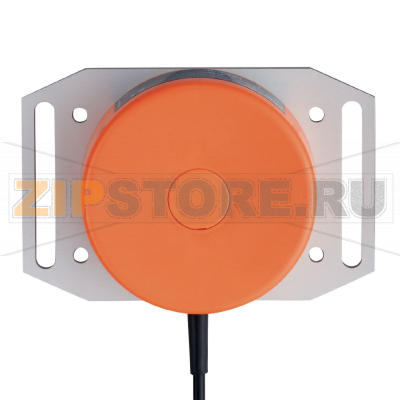

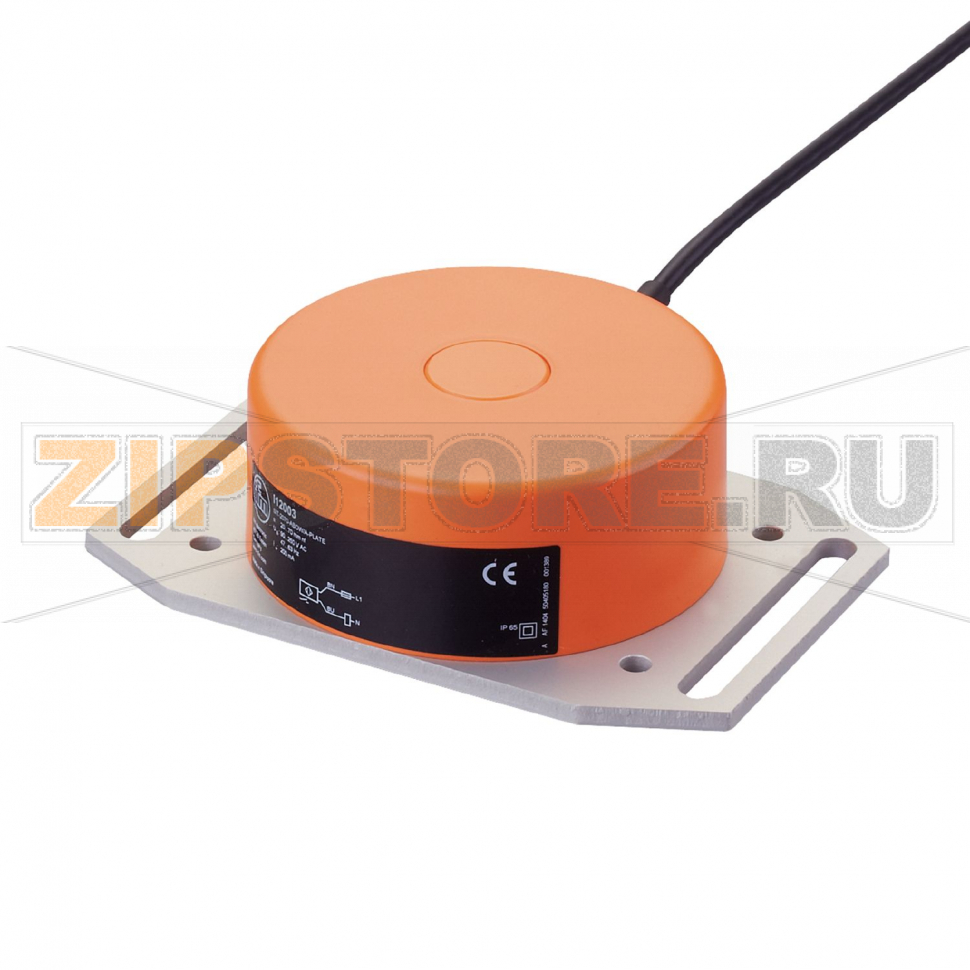

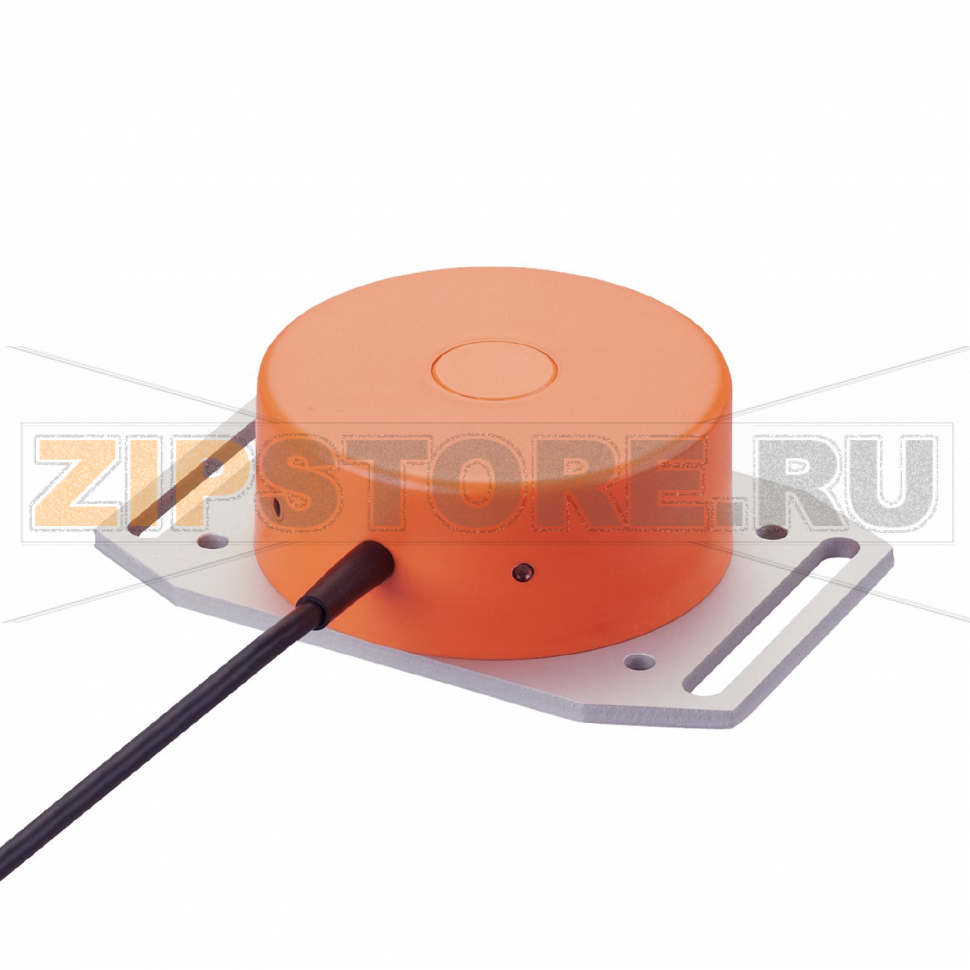

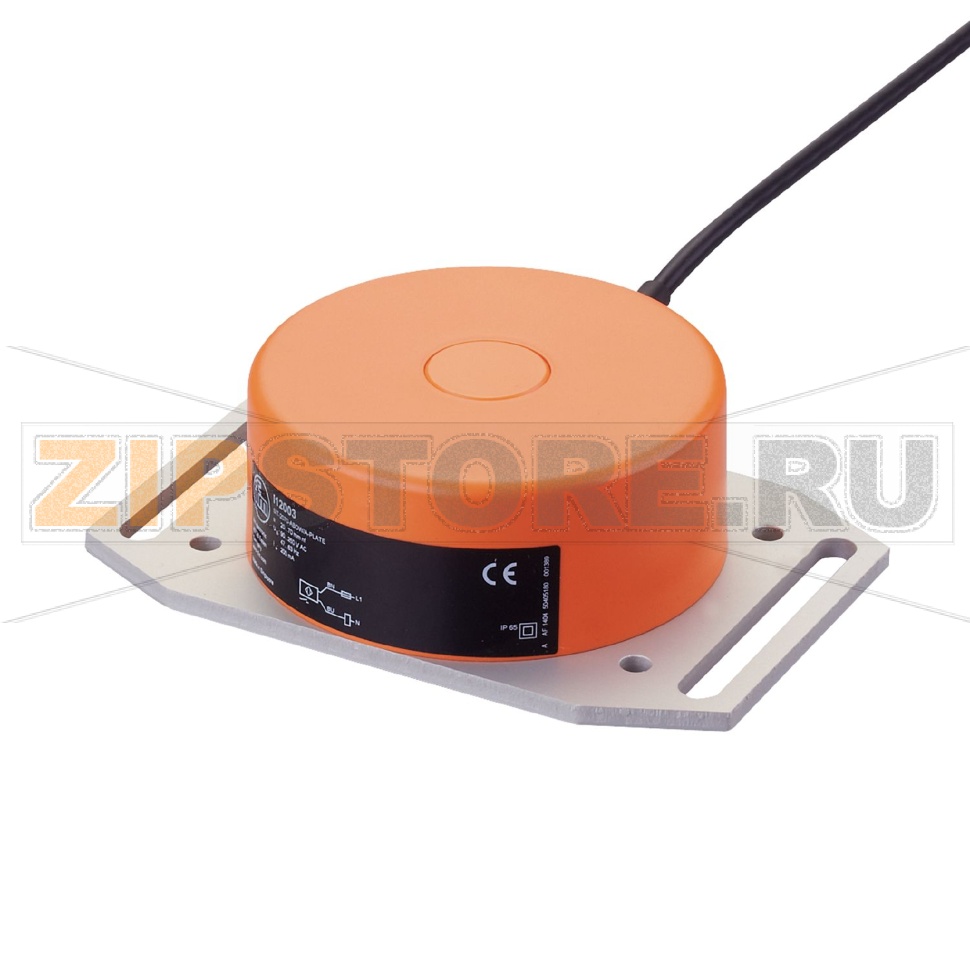

Датчик индуктивный IFM I17004

Описание товара

• Тип: Индуктивный датчик
• Габариты: Ø 100 / L = 45 mm
• Диапазон срабатывания: 20...70 mm (монтаж незаподлицо)
• Выход: NO (нормально разомкнутый)
• Схема: DC NPN, 3-проводный
• Кабель: 2 m, PVC (поливинилхлорид)
• Степень защиты: IP65
• Температура окружающей среды: -20...+70 °C
• Частота переключения: 5 Hz

Индуктивный датчик IFM I17004 (каталожный номер SIT-3070-ANKG/A-PLATE) предназначен для бесконтактного обнаружения металлических объектов на увеличенном расстоянии. Крупная рабочая поверхность и незаподлицо-монтаж позволяют уверенно фиксировать крупные цели на конвейерных линиях, в транспортёрах, упаковочных и металлообрабатывающих установках. Исполнение с NPN NO-выходом удобно для подключения к входам контроллеров и модулей дискретного ввода со схемой «сinking».

Принцип работы основан на изменении электромагнитного поля в присутствии металла. Это исключает механический износ чувствительной части и обеспечивает стабильность срабатывания при корректной установке и соблюдении условий эксплуатации. Модель IFM I17004 эффективна там, где важна стабильная фиксация положения, подсчёт изделий либо контроль наличия металлических элементов без механического контакта.

Типичные причины отказов

• Неправильное подключение (переполюсовка, замыкание выхода на питание/землю, несоответствие типу входа контроллера).
• Перегрузка по току на выходе из-за неправильно выбранной нагрузки или отсутствия снабберов на индуктивных нагрузках.
• Попадание влаги, эмульсий и агрессивных сред при мойке или работе в условиях, превышающих IP65; разгерметизация из-за повреждений.
• Механические удары, износ и царапины рабочей поверхности, перетирание или перегиб кабеля ниже допустимого радиуса.
• Перегрев от близких источников тепла, плохой теплоотвод, работа вне допустимого температурного диапазона.
• Взаимное влияние при плотной установке нескольких датчиков и отсутствие свободной зоны для незаподлицо-монтажа.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при подведении металлической мишени на расстоянии, ранее обеспечивавшем уверенное срабатывание.
• Ложные срабатывания, дрожание сигнала, нестабильная зона чувствительности.
• Выход «залип» в одном состоянии (постоянно открыт или постоянно активен) при исправном питании и нагрузке.
• Сильный нагрев корпуса или участка кабеля, следы коррозии, конденсата под прозрачными элементами, разбухание изоляции.
• Падение напряжения на выходе больше обычного, отсутствие реакции на тестовую металлическую пластину при корректном подключении.

Диагностика на месте

• Проверить питающее напряжение и целостность общего и сигнального проводов; исключить переполюсовку.
• Отключить индуктивные нагрузки или поставить защитные диоды/RC-цепи для исключения бросков напряжения.
• Провести тест с эталонной металлической мишенью на заданном диапазоне; исключить влияние соседних датчиков и массивов металла.
• Визуально осмотреть лицевую поверхность и кабель; при наличии повреждений заменить устройство.

Рекомендации по эксплуатации и уходу

• Монтаж только незаподлицо с соблюдением свободной зоны от металлических конструкций согласно руководству IFM; надежно фиксировать датчик и кабель.
• Избегать постоянного контакта с агрессивными жидкостями; при мойке не применять пар и высокое давление, не направлять струю на разъем/кабельный ввод.
• Содержать рабочую поверхность в чистоте: регулярно удалять стружку, пыль и налипшие частицы мягкой салфеткой без абразивов.
• Соблюдать минимальный радиус изгиба кабеля, использовать защитные гофры и кабельные цепи на подвижных участках.
• При подключении к реле и клапанам устанавливать демпфирующие цепи, подбирать нагрузку в пределах, рекомендованных производителем.
• Раз в регламентный период проверять стабильность зоны срабатывания эталонной мишенью и состояние крепежа.

IFM I17004 SIT-3070-ANKG/A-PLATE целесообразно применять там, где требуются уверенная детекция металла на увеличенном расстоянии и простое NPN-подключение. Соблюдение правил установки и несложный регламент обслуживания позволяют продлить срок службы и минимизировать простои оборудования.
