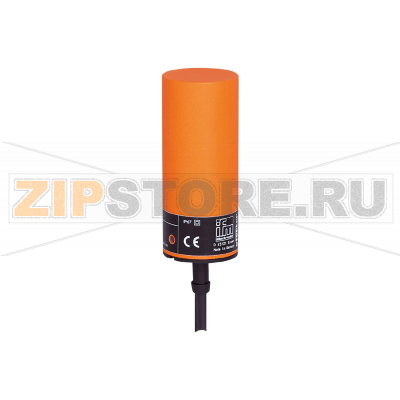

Датчик индуктивный IFM IB5138

Описание товара

Датчик индуктивный IFM IB5138 (IB-3020-BPKG/55V) — надежное решение для бесконтактного обнаружения металлических объектов на различных участках автоматизированных линий. Благодаря увеличенному диапазону срабатывания при незаподлицевом монтаже и PNP-выходу с нормально разомкнутой логикой, устройство удобно интегрировать в стандартные цепи управления. Пылевлагозащита по IP67 и прочный корпус позволяют эксплуатировать датчик в условиях повышенной запыленности, вибраций и наличия технологических жидкостей.

Типовые области применения IFM IB5138: контроль конечных положений на конвейерных узлах, учет и позиционирование металлических деталей, защита от столкновений механизмов, мониторинг предусмотренных остановов и прохода изделий в зонах сборки и обработки. Незаподлицевый монтаж с вынесенной активной зоной упрощает установку в местах, где необходимо сохранить стабильную зону срабатывания без влияния близлежащих металлических поверхностей.

Особенности монтажа и подключения

Для корректной работы датчика IB-3020-BPKG/55V при незаподлицевом монтаже обеспечьте свободное пространство вокруг активной поверхности и избегайте близкого расположения крупных металлических масс, которые могут уменьшить эффективную дальность. Подключение стандартное для 3‑проводного PNP: коричневый — «+» питания, синий — «–» питания, черный — выход на нагрузку. При коммутации катушек реле и других индуктивных нагрузок используйте демпфирующие цепи для подавления перенапряжений. Кабель ПВХ длиной 2 м следует прокладывать с разгрузкой от натяжения и защитой от перегибов.

Причины поломок

• Неправильное подключение (переполюсовка, короткое замыкание, подключение к неподходящей нагрузке).
• Импульсные перенапряжения, электрические помехи, отсутствие подавления ЭДС на индуктивных нагрузках.
• Механические повреждения корпуса или рабочей поверхности, ударные нагрузки, чрезмерная вибрация.
• Попадание влаги при нарушении целостности кабеля/уплотнений, несмотря на класс IP67.
• Превышение допустимых температур или резкие термоциклы.
• Агрессивные среды, не совместимые с ПВХ-оболочкой кабеля (масла/растворители определенных типов).
• Налипание металлической стружки на активную поверхность, приводящее к ложным срабатываниям.

Как понять, что датчик вышел из строя

• Отсутствует переключение выхода при поднесении металлической цели на расстояние меньше заявленного; выход постоянно в одном состоянии (всегда «0» или всегда «1»).
• Нестабильная работа: самопроизвольные срабатывания без цели, «дребезг» состояния, заметный дрейф расстояния срабатывания.
• Индикатор состояния (если предусмотрен) не светится при поднесении цели либо постоянно горит без цели.
• Сильный нагрев корпуса или локальный нагрев в зоне выхода/кабельного ввода.
• Визуальные дефекты: трещины, повреждение кабеля, следы коррозии или влаги внутри защитных элементов.
• Проверка мультиметром: при наличии цели на выходе PNP (черный провод) должен появляться уровень питания; при ее отсутствии — низкий уровень. Отсутствие изменения уровня указывает на неисправность.

Рекомендации по уходу и эксплуатации

• Периодически очищайте активную поверхность мягкой неабразивной салфеткой; не используйте острые предметы и агрессивные растворители.
• Защищайте IFM IB5138 от прямых ударов и налипания стружки; при необходимости применяйте защитные экраны/кожухи.
• Соблюдайте требования незаподлицевого монтажа: обеспечьте свободное пространство перед чувствительной зоной, избегайте плотного обжатия металлическими частями.
• Проверяйте момент затяжки крепежа, исключайте перекос корпуса и избыточное усилие на резьбовых участках.
• Организуйте правильную прокладку кабеля: фиксируйте его, не допускайте перегибов у ввода, избегайте контакта с острыми кромками и горячими поверхностями.
• При работе с индуктивными нагрузками используйте демпфирование; по возможности отделяйте силовые кабели от сигнальных для снижения помех.
• Проводите профилактические проверки при плановых остановах: контроль надежности крепления, состояния изоляции и стабильности срабатывания на эталонную металлическую цель.
• Своевременно заменяйте датчик IB-3020-BPKG/55V при признаках деградации, чтобы избежать незапланированных простоев оборудования.

При соблюдении рекомендаций по установке и уходу датчик индуктивный IFM IB5138 обеспечивает стабильное и предсказуемое обнаружение металлических объектов, повышая надежность узлов автоматизации и уменьшая риск отказов в технологическом процессе.
