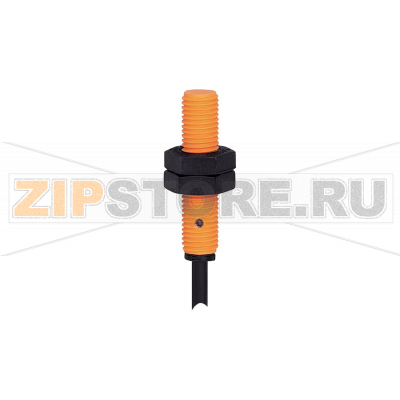

Датчик индуктивный IFM IE5103

Описание товара

• Индуктивный датчик
• M8 x 1 / L = 35 mm
• Диапазон срабатывания 2 mm незаподлицо
• NC
• DC PNP
• 2 m PVC (поливинилхлорид)-Кабель
• IP 67
• 3-проводный
• Температура окружающей среды -25...80 °C
• Частота переключения 800 Hz

Датчик индуктивный IFM IE5103 (IEC3002-APKG) предназначен для бесконтактного обнаружения металлических объектов и применяется в системах промышленной автоматизации, на конвейерах, в станках и сборочных линиях. Незаподлицовый монтаж обеспечивает увеличенную зону срабатывания и гибкость при установке рядом с металлическими элементами конструкции. Конструкция с постоянным кабелем удобна для быстрого ввода в эксплуатацию и стабильной работы в условиях вибраций и загрязнений.

Назначение и особенности применения

IFM IE5103 устойчив к воздействию пыли и влаги, а встроенная электроника обеспечивает надежное переключение при повторяющихся циклах. Конфигурация NC с PNP-логикой облегчает интеграцию в стандартные входные модули ПЛК. При корректном размещении и соблюдении монтажных зон датчик демонстрирует стабильную работу без ложных срабатываний, в том числе при высокой частоте переключений.

Типичные причины отказов

• Механические повреждения торцевой поверхности или корпуса из-за ударов, контакта с заготовками, неправильного центрирования.
• Переломы жил или усталостные трещины изоляции кабеля при частых изгибах, отсутствии разгрузки натяжения, минимального радиуса изгиба.
• Нарушение герметичности и попадание влаги/масел при повреждении кабельного ввода либо при агрессивной химии, несовместимой с PVC-оболочкой.
• Ошибки подключения: переполюсовка, замыкание выхода, несоответствие логики входам контроллера.
• Электромагнитные помехи и импульсные перенапряжения от индуктивных нагрузок без демпфирующих цепей.
• Неправильный монтаж незаподлицо: недостаточные свободные зоны вокруг чувствительного торца, близость массивных металлических деталей.
• Превышение допустимой температуры окружающей среды или постоянная работа в условиях сильной вибрации.

Как понять, что запчасть вышла из строя

• Постоянное «замкнутое» состояние или полное отсутствие переключения независимо от наличия цели.
• Резкое уменьшение дистанции срабатывания: объект фиксируется только впритык, хотя ранее детектировался увереннее.
• Случайные ложные срабатывания при неподвижной цели или «дребезг» выхода.
• Отсутствие индикации состояния (если предусмотрена) при наличии питания, срабатывание защиты источника из-за короткого замыкания.
• Визуальные признаки: трещины на лицевой поверхности, повреждение резьбы M8, потеки, коррозия на соединениях, надрывы кабеля.

Рекомендации по эксплуатации и уходу

• Периодически очищайте чувствительную поверхность от стружки, окалины и налипших частиц, чтобы сохранить стабильную зону срабатывания.
• Проверяйте состояние кабеля: отсутствие перегибов у выхода, надрывов изоляции, следов масляной деградации PVC.
• Обеспечьте разгрузку натяжения и соблюдайте минимальный радиус изгиба при прокладке кабеля.
• Соблюдайте корректную схему подключения PNP NC к входам контроллера и требуемую полярность питания согласно документации.
• Для индуктивных катушек и электромагнитов используйте демпфирование (диоды, RC-цепи) для защиты электроники датчика.
• Следите за температурным режимом и избегайте установки в зонах с длительным перегревом.

Особенности монтажа

• Для незаподлицового исполнения оставляйте свободные зоны вокруг торца в соответствии с рекомендациями, чтобы исключить влияние ближайших металлоконструкций.
• Выставляйте датчик по оси движения цели и фиксируйте контргайкой без чрезмерного усилия, чтобы не повредить резьбу.
• После установки выполните проверку работы с реальным объектом: стабильность индикации/выхода, запас по расстоянию.

При замене учитывайте полное соответствие логики и монтажа: выбирайте именно Датчик индуктивный IFM IE5103 (IEC3002-APKG), чтобы сохранить параметры срабатывания и поведение выхода в существующей схеме автоматизации.
