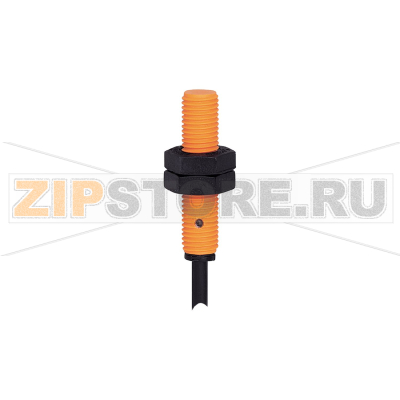

Датчик индуктивный IFM IE5107

Описание товара

• Индуктивный датчик
• M8 x 1 / L = 35 mm
• Диапазон срабатывания: 2 mm, незаподлицо
• NO (нормально разомкнутый)
• DC NPN
• Кабель: 2 m, PVC (поливинилхлорид)
• Степень защиты: IP67
• 3-проводный
• Рабочая температура окружающей среды: -25…+80 °C
• Частота переключения: 800 Hz

IFM IE5107 (IEC3002-ANKG) — компактный индуктивный датчик для надёжного обнаружения металлических объектов в автоматизированных системах. Форм-фактор M8 удобен для монтажа в стеснённых зонах на конвейерах, сборочных и упаковочных линиях, токарно-фрезерных станках и роботизированных участках. Конструктивно датчик рассчитан на стабильную работу в условиях вибраций, пыли и влаги, а интегрированный кабель упрощает подключения без использования разъёмов.

Область применения охватывает контроль присутствия и положения деталей, конечные положения механизмов, счёт металлоизделий, контроль захвата в исполнительных узлах. Незаподлицевой монтаж обеспечивает корректное поле чувствительности при правильном соблюдении дистанций и отступов от окружающих металлических элементов. Для получения повторяемых результатов важно выдерживать рекомендуемые условия установки и типовую металлическую мишень согласно документации производителя.

Причины поломок IFM IE5107 (IEC3002-ANKG):

• Ошибки подключения: переполюсовка, замыкание выхода на питание или землю, перегрузка по току со стороны нагрузки.
• Импульсные перенапряжения от пусковой аппаратуры, частотных приводов, индуктивных нагрузок без демпфирующих цепей.
• Механические повреждения корпуса или кабеля, сильный изгиб на выходе, отсутствие разгрузки от натяжения.
• Неправильный тип монтажа для незаподлицевого исполнения: близкое расположение металла вокруг торца, вызывающее нестабильность или перегрузку чувствительного узла.
• Попадание влаги внутрь при нарушении герметичности, агрессивные среды, приводящие к деградации изоляции кабеля из PVC.
• Длительная работа вне допустимого температурного диапазона, интенсивная вибрация, ударные нагрузки.
• Скопление металлической стружки у чувствительной поверхности, вызывающее ложные срабатывания и перегрев при высокой частоте переключений.

Как понять, что запчасть вышла из строя:

• Датчик перестаёт реагировать на металлическую мишень при соблюдении нужной дистанции и корректном питании.
• Выход постоянно «активен» или постоянно «неактивен» независимо от наличия цели.
• Срабатывание стало нестабильным: «дрожание» контакта, случайные переключения без причины.
• Заметное уменьшение или непостоянство рабочей дистанции, появление задержек переключения.
• Аномальный нагрев корпуса, запах перегрева, видимые трещины, надрывы изоляции кабеля, следы влаги.

Быстрая проверка работоспособности:

• Убедитесь в правильном подключении проводов и наличии стабильного питания в пределах, указанных в документации.
• Подключите нагрузку или подтягивающий резистор к выходу NPN и проконтролируйте изменение уровня сигнала при поднесении металлической мишени.
• Измерьте мультиметром сопротивления между жилами при обесточенном датчике: явное короткое замыкание или «обрыв» кабеля укажут на механическую неисправность.
• Проведите «wiggle-test»: аккуратно пошевелите кабель у ввода; если работа датчика зависит от положения кабеля, вероятен внутренний перелом жил.
• Исключите влияние соседних металлических деталей: временно увеличьте отступы и повторите проверку.

Рекомендации по уходу и эксплуатации:

• Соблюдайте требования к незаподлицевому монтажу: обеспечьте необходимую «воздушную» зону вокруг торца, не располагайте датчик слишком близко к массивным металлическим частям.
• Регулярно очищайте чувствительную поверхность от стружки, пыли и налипаний; используйте мягкую щётку и нейтральные чистящие средства.
• Защищайте кабель от перегибов на малом радиусе и вибраций; применяйте гофру и разгрузку от натяжения, исключайте натянутый монтаж.
• Разводите силовые и сигнальные кабели отдельно, применяйте экранирование и ограничители перенапряжений при наличии мощных индуктивных нагрузок.
• Периодически контролируйте стабильность точки срабатывания на эталонной мишени; при отклонениях проверьте крепёж, зазоры и состояние соединений.
• Соблюдайте температурные и климатические условия эксплуатации; при мойке оборудования избегайте направленных струй под давлением на место ввода кабеля.
• При замене используйте именно IFM IE5107 (IEC3002-ANKG) с тем же типом выхода и способом монтажа, чтобы не изменять логику работы узла.

Корректный монтаж, чистота зоны чувствительного элемента и грамотная коммутация — ключ к длительной и предсказуемой работе индуктивного датчика IFM IE5107. Регулярная профилактика позволяет вовремя выявить деградацию кабеля или нарушение герметичности и избежать незапланированных простоев оборудования.
