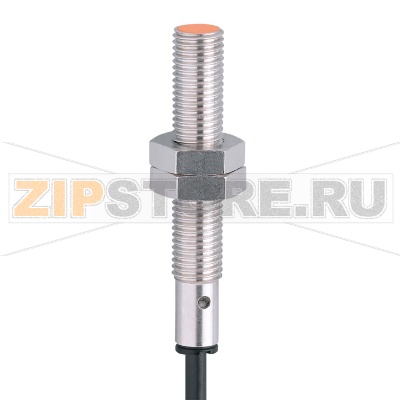

Датчик индуктивный IFM IE5123

Описание товара

• Индуктивный датчик
• M8 x 1 / L = 50 mm
• Диапазон срабатывания: 1 mm, установка заподлицо
• Выход: NO, DC NPN
• Кабель: 2 m, PVC (поливинилхлорид)
• Степень защиты: IP67
• Схема: 3-проводный
• Температура окружающей среды: -25...+80 °C
• Частота переключения: 750 Hz

Индуктивный датчик IFM IE5123 (каталожный номер IEA3001-ANKG) предназначен для надежного бесконтактного обнаружения металлических объектов в условиях промышленной эксплуатации. Компактный цилиндрический корпус с резьбой M8 упрощает установку в ограниченном пространстве, а исполнение для монтажa заподлицо позволяет защищать активную поверхность от механических повреждений. Степень защиты IP67 и кабель в оболочке из PVC обеспечивают устойчивость к пыли, влаге и типичным производственным загрязнениям.

Датчик IFM IE5123 применяется на конвейерных линиях, в сборочных и упаковочных машинах, в качестве концевого выключателя, для контроля наличия/положения металлических деталей, фиксации прохождения заготовок, а также в системах позиционирования. Высокая частота переключения облегчает работу с быстро движущимися объектами, а нормально-разомкнутой логики выхода достаточно для типичных задач контроля присутствия.

Монтаж и подключение

Рекомендуется установка заподлицо в металлическую поверхность с использованием штатных гаек и соблюдением прямолинейности. Следует исключить перекос и чрезмерное усилие затяжки, использовать фиксацию кабеля для разгрузки от натяжения и вибраций. Подключение — трехпроводное, тип выхода NPN, питание постоянным током; схемотехническое включение к входам контроллера следует выполнять согласно электрической схеме оборудования.

При взаимном расположении нескольких датчиков учитывайте необходимость расстояний для исключения взаимных помех. Прокладку кабеля ведите вдали от силовых линий и источников ЭМС-наводок либо применяйте экранирование и разделение трасс.

Как понять, что датчик вышел из строя

• Отсутствует срабатывание на заведомо корректную металлическую цель в пределах рабочей зоны; сигнал на входе контроллера не меняется.
• Постоянное «включено» или «выключено» вне зависимости от наличия цели.
• Нестабильное мигание/дрожание сигнала при неизменных условиях, ложные срабатывания.
• Визуальные повреждения: трещины корпуса, следы удара, надрыв или перегиб кабеля, нарушение герметичности у ввода.
• Повышенный нагрев корпуса или запах перегрева.

Быстрая проверка: убедиться в наличии питания, проверить расстояние до цели, по возможности протестировать датчик на заведомо годном участке линии или с эталонной металлической пластиной, проконтролировать изменение состояния входа ПЛК или измерить выход тестером. При подозрении на кабель — выполнить прозвонку жил и проверку изоляции.

Типичные причины отказов

• Механические воздействия: удар, вибрация выше допустимой, неправильная фиксация или перетяжка резьбы.
• Повреждение кабеля: перегибы с малым радиусом, натяжение, защемление, контакт с острыми кромками.
• Нарушение герметичности из-за износа или агрессивных сред, попадание охлаждающих жидкостей и эмульсий внутрь.
• Ошибки электрического монтажа: неправильное подключение, скачки напряжения, перегрузка выхода.
• Неправильный монтаж относительно металлоконструкций при установке заподлицо, что приводит к сдвигу зоны срабатывания и нестабильной работе.
• Эксплуатация вне диапазона температур или при длительном воздействии абразивной стружки и вибронагрузок без должной защиты.

Рекомендации по уходу и эксплуатации

• Периодическая очистка активной поверхности от пыли, масла и металлической стружки мягкой салфеткой; не использовать абразивы и агрессивные растворители.
• Регулярная проверка целостности кабеля и места его ввода; применение стяжек и защитных рукавов для предотвращения изгибов и натяжения.
• Контроль затяжки крепежных гаек и сохранения правильной глубины установки заподлицо.
• Разделение кабельных трасс датчика и силовых линий, установка ограничителей перенапряжений при наличии импульсных помех.
• Соблюдение допустимых условий окружающей среды; при мойке оборудования избегать прямой струи высокого давления на ввод кабеля.
• После обслуживания — функциональная проверка с эталонной целью и фиксация показаний в журнале ТО.

При замене обращайте внимание на точное соответствие исполнению: IFM IE5123, код IEA3001-ANKG, тип выхода NPN с нормально-разомкнутой логикой и установка заподлицо. Корректный выбор и грамотный монтаж обеспечат стабильную работу датчика в составе автоматизированной системы.
