Датчик индуктивный IFM IE5317

Описание товара

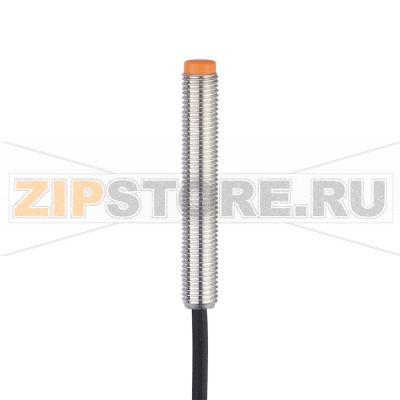

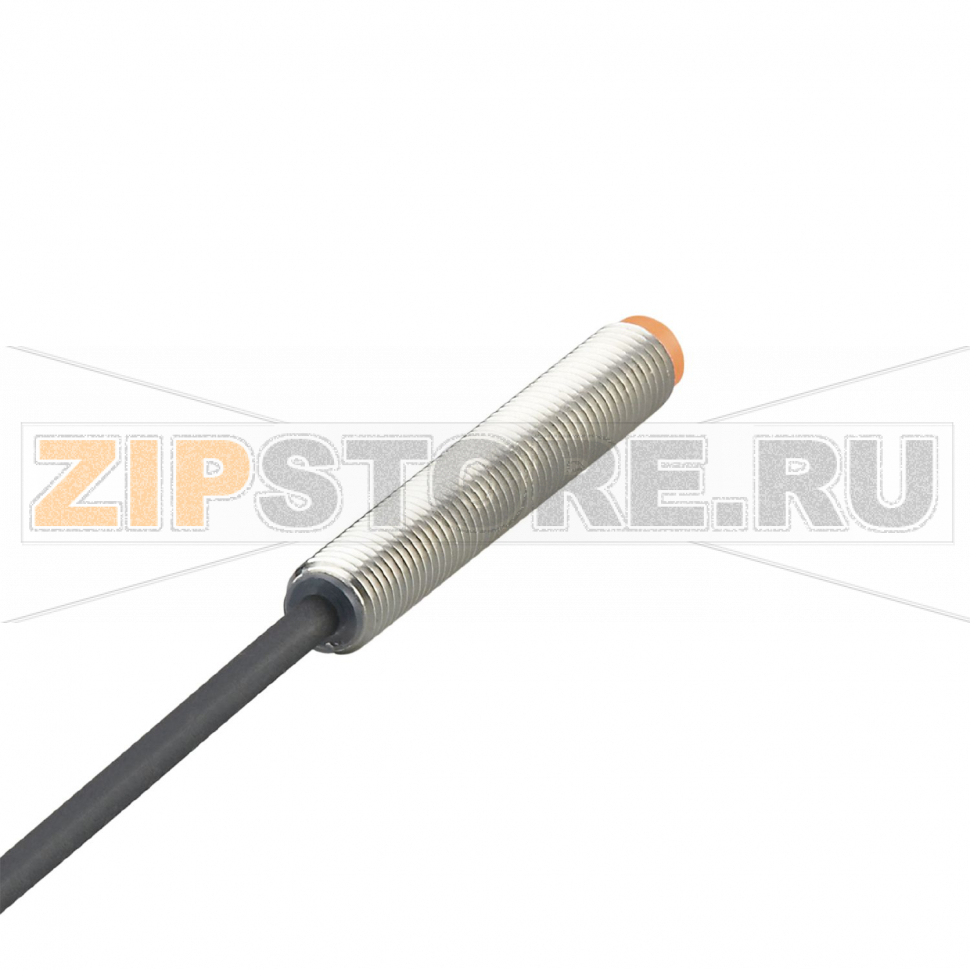

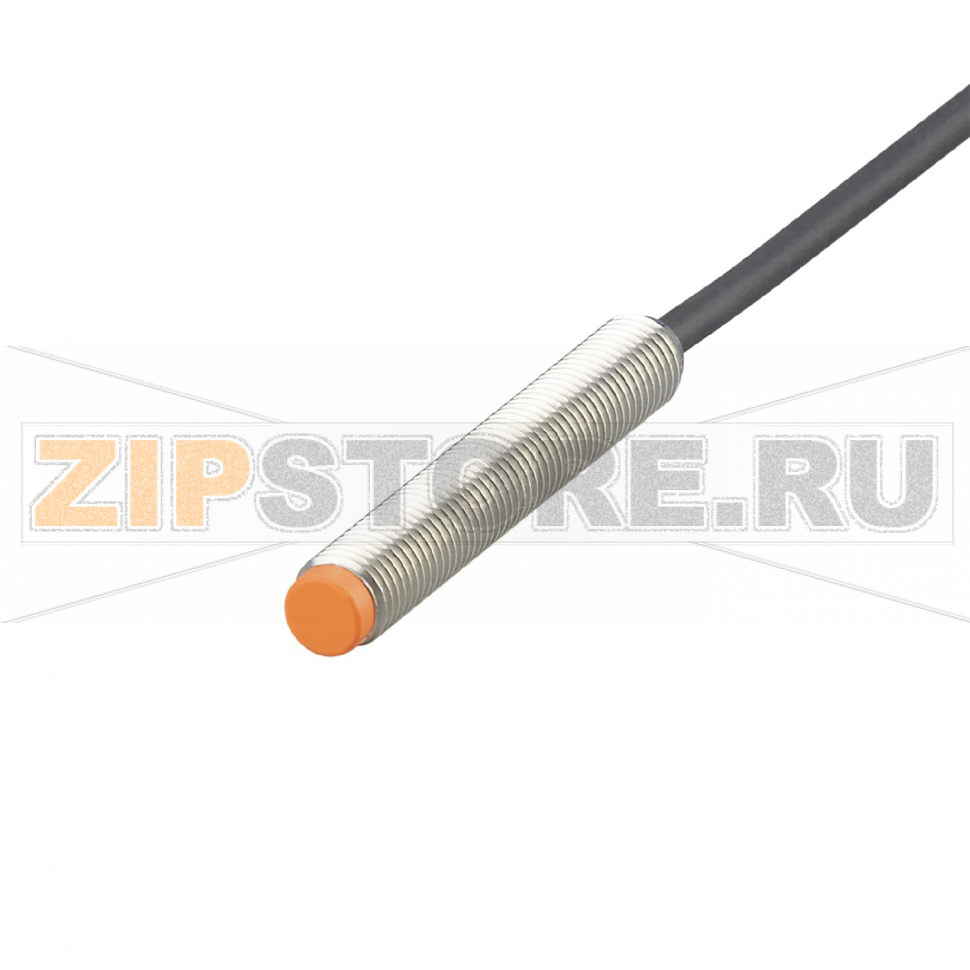

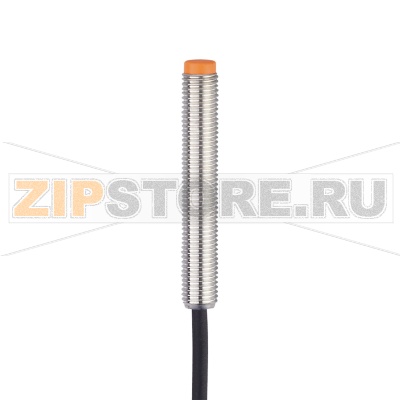

Датчик индуктивный IFM IE5317 (вариант IEA3004-BPKG/4M/PH RT) — компактное решение для бесконтактного обнаружения металлических объектов на конвейерах, в станках и автоматизированных участках. Форм-фактор с резьбой M8 упрощает замену в существующих узлах, а кабель из PUR обеспечивает устойчивость к маслам и гибкость при частых перемещениях. Конструкция рассчитана на стабильную работу в промышленной среде, где важна повторяемость срабатывания и помехоустойчивость интерфейса PNP.

Назначение и применение

IE5317 используют для контроля наличия деталей, позиционирования упоров, подсчёта металлических изделий, контроля конечных положений и обратной связи на входах ПЛК. Незаподлицо-монтаж даёт увеличенную дальность обнаружения и удобен там, где требуется свободная зона вокруг активной поверхности.

Монтаж и подключение

При установке важно выдержать монтаж «незаподлицо»: активная часть датчика не должна быть утоплена в металл, а вокруг неё должна сохраняться свободная зона. Соблюдайте рекомендации IFM по расстояниям до соседних металлических поверхностей и взаимному расположению нескольких датчиков, чтобы исключить взаимное влияние. Кабель прокладывайте с разгрузкой натяжения, вдали от силовых магистралей, с корректным заземлением шкафа управления. Подключение выполняйте как трёхпроводный PNP NO к дискретному входу с общим минусом.

Как понять, что датчик вышел из строя

• Отсутствует переключение выходного сигнала при поднесении металлической мишени в рабочую зону.
• Постоянное «включено» или «выключено» без изменения при любых условиях.
• Нестабильное, дребезжащее срабатывание, ложные импульсы на входе ПЛК.
• Нет индикации состояния (если предусмотрена) при наличии питания.
• Сильный локальный нагрев корпуса или кабеля, перегорание предохранителя цепи.
• Визуальные дефекты: трещины корпуса, повреждения активной поверхности, надрывы оболочки кабеля, следы жидкости, попавшей под оболочку.

Проверка и диагностика

• Проверьте питание датчика мультиметром, соответствие полярности и диапазону входа ПЛК.
• Тестируйте выход: при поднесении металлической мишени PNP NO должен выдавать уровень, близкий к напряжению питания.
• Исключите перегрузку выхода, временно заменив нагрузку на вход ПЛК эквивалентом или подключив заведомо исправный датчик для сравнения.
• Оцените условия монтажа: отсутствие экранирующих металлических элементов прямо перед активной частью, корректная дистанция до объекта.
• Осмотрите трассу кабеля на предмет перегибов ниже минимального радиуса, пережимов и мест возможного попадания масла/стружки.

Типичные причины поломок

• Механическое повреждение активной поверхности ударами, абразивным износом или металлической стружкой.
• Неправильный монтаж (установка заподлицо для незаподлицо-исполнения), приводящий к деградации дальности и нестабильности.
• Перегрузка по току выхода, короткое замыкание в линии нагрузки.
• Импульсные перенапряжения, наводки от частотных преобразователей, отсутствие защиты от помех.
• Превышение температурного диапазона или длительный контакт с агрессивными средами, разрушающими кабельную оболочку.
• Статическое и динамическое растяжение кабеля, нарушающее экран и жилы.

Рекомендации по уходу и профилактике

• Периодически очищайте активную поверхность от налипших частиц мягкой салфеткой; избегайте абразивов и агрессивной химии.
• Проверяйте целостность кабеля и фиксацию. Используйте правильную разгрузку натяжения и защиту от изгибов.
• Держите трассы сигнальных кабелей отдельно от силовых линий и частотников; применяйте ферриты и фильтры при необходимости.
• Устанавливайте защиту от перенапряжений в шкафу управления и обеспечьте надежное защитное заземление.
• Периодически сверяйте фактическую дистанцию до объекта с допусками процесса; корректируйте положение датчика при износе механики.
• При мойке оборудования избегайте направленных струй под давлением на уплотнения; после попадания влаги проверяйте работу.

При замене ориентируйтесь на исполнение PNP NO и тип монтажа «незаподлицо». Совпадение габаритов и режима работы позволит без перенастройки входов ПЛК установить датчик индуктивный IFM IE5317 (IEA3004-BPKG/4M/PH RT) и быстро восстановить работоспособность узла.
