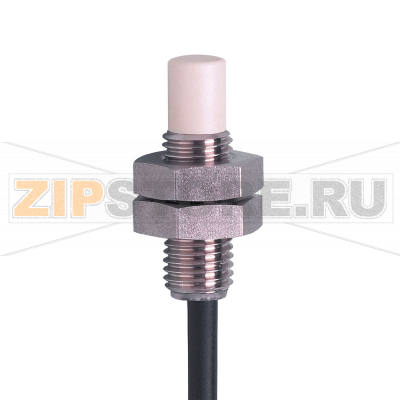

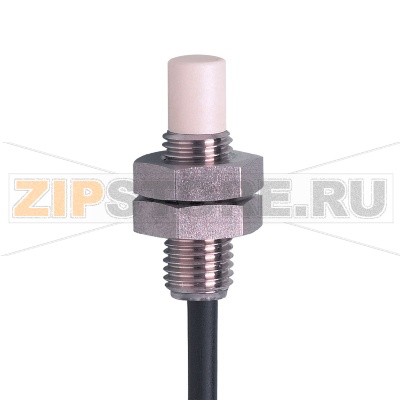

Датчик индуктивный IFM IE5369

Описание товара

• Индуктивный датчик
• M8 x 1 / L = 27 mm
• Диапазон срабатывания 4 mm (незаподлицо)
• NO
• DC PNP
• 2 m PUR (полиуретан)-кабель
• IP67
• 3-проводный
• Температура окружающей среды: 0…60 °C
• Частота переключения: 500 Hz

IFM IE5369 (каталожный номер IEB3004-BPKG/V4A/2M) — индустриальный индуктивный датчик для надежного обнаружения металлических объектов в системах автоматизации. Компактный формат упрощает установку в стесненных местах, а прочный конструктив и герметичность позволяют применять устройство в средах с пылью и брызгами. Питается от постоянного тока и имеет нормально-разомкнутой тип выхода, что удобно для типовых задач контроля наличия, подсчета и позиционирования.

Области применения включают конвейерные линии, упаковочное и сортировочное оборудование, сборочные посты, станочные зоны, транспортёры и робототехнические участки. Наличие кабеля из PUR длиной 2 метра облегчает ввод в шкаф или кабельный канал, обеспечивая гибкость прокладки и устойчивость к истиранию. За счет стандартизированного подключения датчик легко интегрируется в существующие цепи управления и ПЛК.

Рекомендации по монтажу: придерживайтесь требований установки «незаподлицо» — оставляйте свободные зоны вокруг чувствительной части, исключайте монтаж в металлической массе без необходимого зазора. Соблюдайте правильную распиновку для PNP-логики, надежно фиксируйте корпус без избыточного усилия, а кабель прокладывайте с учетом минимального радиуса изгиба и защитой от натяжения. Для снижения помех избегайте параллельной прокладки рядом с силовыми линиями; при необходимости используйте экранирование и разделение трасс.

Как понять, что запчасть вышла из строя:

• Отсутствует переключение при поднесении металлической цели, индикация состояния не меняется.
• Выход постоянно активен или, наоборот, всегда пассивен, независимо от объекта.
• Нестабильная работа: ложные срабатывания, дрожание сигнала, плавающая точка срабатывания.
• Контроллер фиксирует ошибку входа: короткое на питание, обрыв, неверный уровень напряжения.
• Наличие механических повреждений: надрывы или трещины изоляции кабеля, деформация корпуса, следы влаги.
• Повышенный нагрев корпуса или запах перегрева при штатных условиях.

Типичные причины поломок:

• Неверное подключение проводов (переполюсовка, замыкание выхода на питание) или отсутствие защиты от перенапряжений.
• Импульсные помехи и выбросы от контакторов, приводов и сварочного оборудования при слабой электромагнитной совместимости.
• Механическое воздействие: удары, вибрации, перегибы и растяжение кабеля, отсутствие разгрузки по тяге.
• Нарушение герметичности: повреждение оболочки, проникновение охлаждающих жидкостей, масла, воды или абразива.
• Ошибки монтажа: установка «заподлицо» вместо «незаподлицо», недостаточные зазоры, близость массивных металлических элементов.
• Засорение лицевой поверхности металлической стружкой, что приводит к постоянному срабатыванию.
• Превышение допустимой температуры или перегрузка по току на выходе.

Рекомендации по уходу и эксплуатации:

• Периодически очищайте лицевую поверхность от стружки и загрязнений мягкой щеткой или безворсовой салфеткой без абразивов и агрессивной химии.
• Проверяйте надежность фиксации и правильность воздушного зазора до цели; при необходимости корректируйте положение.
• Осматривайте кабель на предмет трещин, изломов, следов перетирания; обеспечьте правильный радиус изгиба и разгрузку.
• Раз в регламентный период проводите тест переключения эталонной металлической пластиной, фиксируйте результаты в журнале обслуживания.
• Используйте защиту от перенапряжений и коротких замыканий, фильтрацию помех, разводите силовые и сигнальные линии раздельно.
• При замене датчика IFM IE5369 (IEB3004-BPKG/V4A/2M) сохраняйте тип монтажа «незаподлицо» и повторную проверку работоспособности по целевому материалу.
• Храните запасные датчики в сухих, чистых условиях, защищая от ударов и статического электричества.

При соблюдении правил монтажа, защиты от помех и регулярного обслуживания IFM IE5369 обеспечивает длительную и стабильную работу в составе автоматизированных систем. При выявлении признаков отказа в первую очередь проверьте питание, распиновку и состояние кабеля, затем оцените механические и средовые факторы, и при необходимости произведите замену на идентичную модель.
