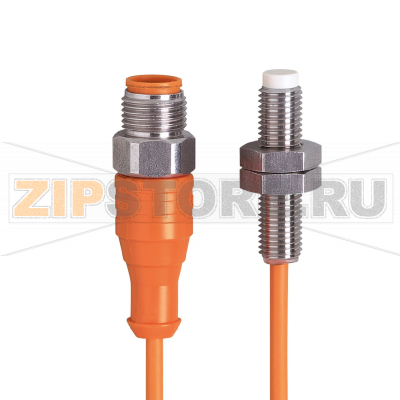

Датчик индуктивный IFM IE5378

Описание товара

Датчик индуктивный IFM IE5378 (каталожный номер IEB3003-BPKG/V4A/3,5M/US RT) предназначен для надежного бесконтактного обнаружения металлических объектов в промышленной автоматике. Применяется на конвейерных линиях, в транспортерах, упаковочном оборудовании, на станках и в робототехнике. Нормально-разомкнутой логики и трехпроводного PNP-выхода достаточно для подавляющего большинства входов ПЛК и модулей дискретного ввода.

Назначение и особенности применения

Модель рассчитана на монтаж незаподлицо: чувствительная поверхность должна выступать над металлической плоскостью, а вокруг нее необходимо выдерживать свободную зону. Это снижает взаимное влияние с окружающими металлоконструкциями и обеспечивает стабильный запас по срабатыванию. Оптимальная работа датчика достигается при перпендикулярном подходе цели и стабильной механике приводов.

Монтаж и подключение

При установке датчика IFM IE5378 используйте корректный крутящий момент затяжки гаек и ровную опорную поверхность, избегайте перекоса корпуса. Кабель и разъем фиксируйте так, чтобы исключить натяжение и частые перегибы на выходе из корпуса. Подключение выполняйте по схеме трехпроводного PNP с соблюдением полярности питания. Рекомендуется питание через предохранитель или защиту от перенапряжений, а также раздельная прокладка силовых и сигнальных линий.

Типовые причины поломок

• Перенапряжения и импульсные помехи от пускателей, электромагнитов, сварочного оборудования.
• Переполюсовка при подключении или кратковременное замыкание выхода на питание/землю.
• Неправильный монтаж «заподлицо» для незаподлицо-конструкции, близость массивных металлических частей.
• Превышение допустимой температуры окружающей среды, перегрев в шкафу без вентиляции.
• Попадание влаги и загрязнений через неплотно затянутый M12-разъем или поврежденную оболочку кабеля.
• Механические удары по активной поверхности, вибрации и утомление кабеля на перегибе.
• Агрессивные среды, масла и охлаждающие жидкости, несовместимые с материалом кабеля.
• Нарушение экранирования и прокладки кабеля рядом с силовыми трассами.

Как понять, что запчасть вышла из строя

• Отсутствует индикация и реакция на цель при наличии питания.
• Постоянное «включено» либо «выключено» на выходе независимо от присутствия металлического объекта.
• Случайные ложные срабатывания, дребезг и нестабильность порога.
• Контроллер фиксирует короткое замыкание, завышенное или заниженное напряжение сигнала.
• Сильный нагрев корпуса, следы коррозии, трещины на рабочей поверхности или повреждение кабеля/разъема.
• Снижение фактической дистанции срабатывания по сравнению с исходной, необходимость «подводить» цель ближе, чем раньше.

Диагностика на месте

• Проверить напряжение на клеммах датчика и правильность полярности.
• Поднести эталонную металлическую цель и контролировать индикацию/уровень сигнала на входе ПЛК.
• Отключить нагрузку, измерить выходное напряжение холостого хода, затем под тестовой нагрузкой.
• Осмотреть разъем, уплотнительное кольцо и участок кабеля на изломы и следы влаги.

Рекомендации по уходу и профилактике

• Регулярная очистка рабочей поверхности от стружки, пыли и налипаний мягкой неабразивной салфеткой.
• Периодический контроль зазора до цели и механической фиксации; подтяжка крепежа при необходимости.
• Соблюдение минимального радиуса изгиба кабеля, организация разгрузки от натяжения.
• Проверка герметичности разъема: уплотнение, отсутствие трещин, аккуратная затяжка вручную.
• Раздельная прокладка сигнальных проводов от силовых линий, при необходимости установка подавителей помех.
• Плановый функциональный тест: раз в смену/неделю (по критичности) контролировать стабильность срабатывания.

Соблюдение правил монтажа и профилактики позволяет датчику индуктивному IFM IE5378 надежно работать в цикле оборудования, снижая риск простоев. При выявлении признаков неисправности целесообразна замена на оригинальную позицию IEB3003-BPKG/V4A/3,5M/US RT для сохранения совместимости и параметров системы.
