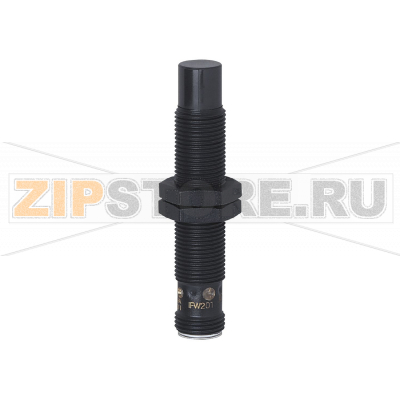

Датчик индуктивный IFM IFW203

Описание товара

• Индуктивный датчик
• M12 x 1 / L = 65 mm
• Диапазон срабатывания 8 mm незаподлицо
• NO
• DC PNP
• M12 Разъем
• IP 67
• 3-проводный
• Температура окружающей среды -25...70 °C
• Частота переключения 2000 Hz

Индуктивный датчик IFM IFW203 (каталожный номер IFK3008-BPKG/M/K1/SC/US104-DPS) предназначен для бесконтактного обнаружения металлических объектов в автоматизированных системах. Форм-фактор M12 с разъемным подключением упрощает замену и обслуживание, а незаподлицо установка с номинальным расстоянием срабатывания 8 мм делает его универсальным выбором для конвейерных линий, сборочных станций, упаковочного и обрабатывающего оборудования.

Датчик индуктивный IFM IFW203 применяют для позиционирования, фиксации наличия детали, контроля прохода и концевых положений. Сигнал PNP (NO) удобно подключается к стандартным входам ПЛК постоянного тока, а степень защиты IP67 при корректном монтаже обеспечивает устойчивость к пыли и брызгам. Разъем M12 ускоряет сервис — достаточно заменить сенсор без перекладки кабеля.

Монтаж и эксплуатационные замечания

• Незаподлицо установка требует свободной зоны вокруг активной поверхности; исключайте влияние ближайших металлических конструкций и соблюдайте интервал между датчиками для предотвращения взаимного влияния.
• Подбирайте рабочий зазор с запасом относительно номинала, исходя из материала и размеров цели, чтобы гарантировать устойчивое срабатывание при вибрациях и допусках.
• Подключайте по схеме 3-проводного PNP NO к источнику стабильного 24 В DC и входу ПЛК; контролируйте правильность распиновки разъема M12.
• Следите за герметичностью соединения разъема и целостностью уплотнительного кольца для сохранения IP67.

Причины поломок

• Неверное подключение (переполюсовка, замыкание выхода на питание/землю).
• Превышение допустимого тока нагрузки или короткие замыкания в цепи выхода.
• Поступление влаги или охлаждающих жидкостей в разъем при нарушенной герметизации.
• Механические удары, перегиб или вытяжение кабеля/разъема, срыв резьбы при монтаже.
• Скопление металлической стружки на рабочей поверхности, вызывающее постоянное «ложное» срабатывание.
• Сильные вибрации и термоциклы, приводящие к усталостным трещинам.
• Электромагнитные помехи и импульсные перенапряжения в цепи питания.
• Неправильный тип установки (заподлицо вместо незаподлицо) и близость массивных металлических частей.

Как понять, что запчасть вышла из строя

• Отсутствует переключение при подведении стандартной металлической цели на расстояние меньше рабочего зазора.
• Выход постоянно в одном состоянии (всегда «включен» или всегда «выключен»), независимо от цели.
• Нестабильное, дрожащее срабатывание, пропуски импульсов на входе ПЛК.
• Заметное уменьшение дальности срабатывания по сравнению с ранее настроенным положением.
• Повышенный нагрев корпуса, запах перегрева, следы оплавления на разъеме.
• Влага, коррозия или потемнение контактов разъема, повреждения резьбы или корпуса.
• После отключения/включения питания поведение не восстанавливается.

Быстрая диагностика

• Проверьте питание и распиновку на разъеме M12; убедитесь, что используется вход ПЛК под PNP.
• Измерьте напряжение на выходе мультиметром при поднесении металлической пластины; сравните с реакцией входа ПЛК.
• Исключите внешние факторы: уберите стружку, отведите соседние датчики и металлические детали.
• Осмотрите уплотнения и состояние разъема; при необходимости замените уплотнительное кольцо и пересоберите соединение.

Рекомендации по уходу и продлению ресурса

• Регулярная визуальная проверка и мягкая очистка активной поверхности от пыли и стружки без абразивов и агрессивной химии.
• Контроль затяжки крепежа, чтобы исключить люфт и вибрационные разрушения.
• Периодическая проверка герметичности разъемного соединения и состояния контактов.
• Соблюдение рекомендованных зазоров и правильной ориентации датчика относительно цели.
• Размещение защитных кожухов/экранов в зонах возможных ударов и попадания стружки.
• Разводка силовых и сигнальных кабелей раздельно, использование качественного экранированного кабеля при помехах.
• Поддержание условий эксплуатации в пределах допустимых температур и уровня защиты IP67.
• Хранение и установка запасного датчика IFM IFW203 (IFK3008-BPKG/M/K1/SC/US104-DPS) для минимизации простоев.

При корректном выборе монтажного места, соблюдении электрических подключений и регулярном обслуживании индуктивный датчик IFM IFW203 обеспечивает надежное и предсказуемое обнаружение металлических объектов в составе промышленных систем автоматизации.
