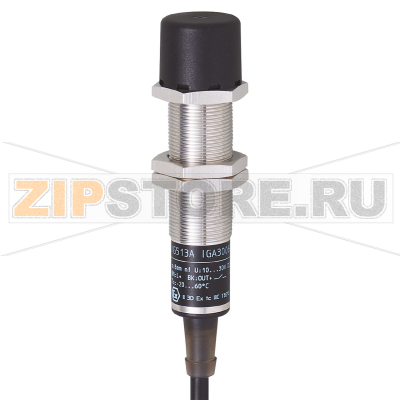

Датчик индуктивный IFM IG515A

Описание товара

• Индуктивный датчик
• M18 x 1 / L = 80 mm
• Диапазон срабатывания 8 mm незаподлицо
• нормально открытый / нормально закрытый; (по выбору)
• DC PNP/NPN
• 2 m PUR (полиуретан)-Кабель
• IP 67
• 2-проводный
• Температура окружающей среды -20...60 °C
• Частота переключения 300 Hz

Описание и назначение

Датчик индуктивный IFM IG515A (каталожный номер IGA2008-FRKG/3D) предназначен для бесконтактного обнаружения металлических объектов в автоматизированных системах. Применяется в машиностроении, транспортерах, упаковочном и технологическом оборудовании для фиксации положений механизмов, контроля наличия детали, подсчета циклов. Принцип работы основан на изменении электромагнитного поля при попадании металла в зону чувствительного элемента, что обеспечивает устойчивое срабатывание без механического износа.

Монтаж и эксплуатационные особенности

Модель IFM IG515A рассчитана на установку незаподлицо: необходимо выдерживать зазор от окружающего металла, чтобы исключить паразитные влияния и потери дальности. Жестко фиксируйте корпус через соответствующее отверстие М18, избегая перекоса. Кабель PUR длиной 2 м прокладывайте с защитой от перегибов и натяжения, применяйте разгрузку и укладывайте вдали от силовых кабелей, источников ударных помех и сварочных контуров. При пусконаладке убедитесь в корректности выбора логики (NO/NC) и типа выхода (PNP/NPN) относительно входных цепей контроллера.

Типовые причины выхода из строя

• Неправильное подключение: переполюсовка, подача некорректного напряжения, короткое замыкание нагрузки.
• Механические повреждения: удар по чувствительной поверхности, излом кабеля у ввода, перетирание изоляции.
• Нарушение условий монтажа для незаподлицо: слишком близкое расположение к металлоконструкциям, взаимное влияние датчиков.
• Агрессивные среды и проникновение влаги при поврежденном кабеле/уплотнениях, несмотря на IP67.
• Перегрев из-за близости к источникам тепла, отсутствие теплоотвода, частые перегрузки по току выхода.
• Сильные электромагнитные помехи, пусковые импульсы двигателей, низкое качество заземления.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при поднесении металлической цели в зону чувствительности, при исправном питании и нагрузке.
• Постоянно активное или постоянно неактивное состояние независимо от наличия цели.
• Нестабильная работа: ложные срабатывания, дрожание контакта, изменение точки срабатывания.
• Повышенный нагрев корпуса или кабеля, срабатывание защиты источника питания.
• Индикация неисправности или отсутствие индикации состояния (если индикатор предусмотрен конструкцией).

Быстрая диагностика: отключите питание, визуально проверьте целостность кабеля и резьбы, очистите чувствительную поверхность. Затем измерьте напряжение питания на клеммах. Поднесите металлическую пластину и контролируйте выход мультиметром/на входе ПЛК. При взаимном влиянии нескольких датчиков временно отключите соседние. Если поведение не меняется, высока вероятность отказа IFM IG515A.

Рекомендации по уходу и профилактике

• Регулярно очищайте рабочую поверхность от стружки, пыли и налипаний мягкой тканью; не используйте абразивы и агрессивные растворители.
• Проверяйте состояние кабеля у ввода, применяйте защитные гофры и правильную разгрузку от натяжения.
• Поддерживайте требуемые зазоры для незаподлицо-установки и минимальные расстояния между датчиками.
• Экранируйте или разносите силовые линии; используйте отдельные кабельные трассы для сигналов датчиков.
• Контролируйте момент затяжки крепежных гаек, исключайте вибрационные ослабления.
• Соблюдайте температурный режим и избегайте длительного воздействия брызг под давлением на область ввода кабеля, даже при IP67.
• Периодически проводите функциональную проверку в реальных условиях работы (с имитацией цели).

Примечания по замене

При подборе замены для IFM IG515A (IGA2008-FRKG/3D) учитывайте тип монтажа (незаподлицо), требуемую дальность срабатывания и логику выхода, совместимость по PNP/NPN и входным уровням ПЛК. Сохраняйте корректную полярность и номинал нагрузки, используйте защиту от перенапряжений и качественное заземление. Перед любыми работами по подключению обязательно обесточивайте линию.
