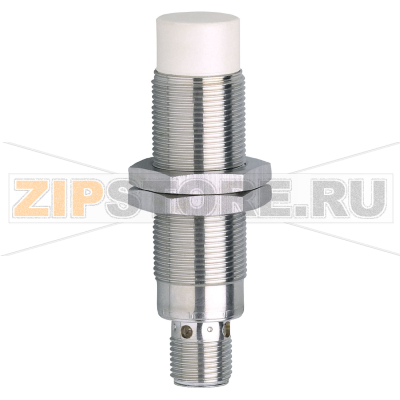

Датчик индуктивный IFM IGC225

Описание товара

• Индуктивный датчик; M18 x 1 / L = 70 mm
• Диапазон срабатывания: 12 mm, незаподлицо
• Выход: NO; DC PNP
• Разъем: M12
• Степень защиты: IP68 («Coolant»)
• Подключение: 3‑проводный
• Температура окружающей среды: -25…+70 °C
• Частота переключения: 300 Hz

Датчик индуктивный IFM IGC225 (каталожный номер IGK3012-BPKG/M/US-104-DPS) предназначен для надежного бесконтактного обнаружения металлических объектов в промышленной среде, включая зоны с охлаждающими жидкостями и стружкой. Конструкция рассчитана на длительную работу в условиях вибраций и загрязнений, а исполнение Coolant повышает устойчивость к эмульсиям и маслам, часто применяемым в металлообработке и на станках с ЧПУ.

Назначение и применение

IFM IGC225 применяют на конвейерах, в сборочных линиях, на металлорежущих станках, в роботизированных комплексах для контроля присутствия, позиции и прохождения деталей из стали или других ферромагнитных материалов. Незаподлицевой монтаж требует соблюдения рекомендуемых отступов от металла-окружения, что обеспечивает стабильную зону срабатывания.

Принцип работы

Датчик формирует электромагнитное поле и фиксирует его изменение при появлении металлической цели в зоне чувствительности. Сигнал передается как PNP нормально-разомкнутой логикой на вход контроллера или реле. Наличие светодиодной индикации упрощает первичную диагностику и настройку точки срабатывания по месту.

Как понять, что запчасть вышла из строя

• Отсутствует переключение выхода и индикации при поднесении металлической цели на расстояние, существенно меньшее рабочей зоны.
• Постоянное состояние «включено» или «выключено» вне зависимости от наличия цели.
• Нестабильное срабатывание: дребезг, ложные срабатывания при вибрации, попадании эмульсии или стружки, ранее не наблюдавшиеся.
• Перегрев корпуса, срабатывание защиты по току в цепи питания, падение напряжения на выходе.
• Следы коррозии на контактах M12, конденсат под лицевой поверхностью, повреждения кабельного разъема или уплотнительного кольца.

Типичные причины поломок

• Электрические: переполюсовка, превышение допустимого напряжения питания, короткое замыкание нагрузки, импульсные помехи от силового оборудования без должной фильтрации и экранирования.
• Механические: ударные нагрузки, неправильный момент затяжки при монтаже, деформация резьбы M18, абразивный износ лицевой поверхности стружкой.
• Средовые: попадание эмульсии внутрь из-за поврежденного уплотнения, длительное воздействие агрессивных жидкостей, температурные перепады за пределами допустимого диапазона, высокое давление струи при мойке.
• Ошибки установки: несоблюдение требований незаподлицевого монтажа (слишком близко к металлу), отсутствие необходимого зазора и экранирования, прокладка неэкранированного кабеля рядом с силовыми трассами.

Рекомендации по уходу и эксплуатации

• Периодически очищайте лицевую поверхность от налипшей стружки и отложений эмульсии мягкой неабразивной салфеткой; избегайте растворителей, разрушающих полимер.
• Контролируйте состояние разъема M12 и уплотнительного кольца; при следах коррозии, подтеков или износа замените уплотнение.
• Проверяйте индикацию и точку срабатывания при регламентных остановках: металлическая метка-эталон должна устойчиво фиксироваться датчиком.
• Обеспечьте правильную прокладку кабеля: без натяга, с запасом на термодеформацию и вибрацию; применяйте экранированные провода и качественные коннекторы.
• Соблюдайте рекомендуемые зазоры для незаподлицевого монтажа и минимальные расстояния до соседних датчиков, чтобы исключить взаимное влияние.
• Не превышайте давление и температуру среды при мойке; избегайте направленного удара струи по лицевой поверхности с малого расстояния.
• При монтаже используйте крепеж и момент затяжки согласно руководству IFM, не допускайте перекоса корпуса и повреждения резьбы.

Применение датчика индуктивного IFM IGC225, IGK3012-BPKG/M/US-104-DPS в системах автоматизации позволяет получить стабильное детектирование металлических объектов в сложной производственной среде. При соблюдении правил монтажа, регулярной визуальной проверке и своевременной профилактике ресурс работы существенно повышается, а риск неплановых остановок снижается.
