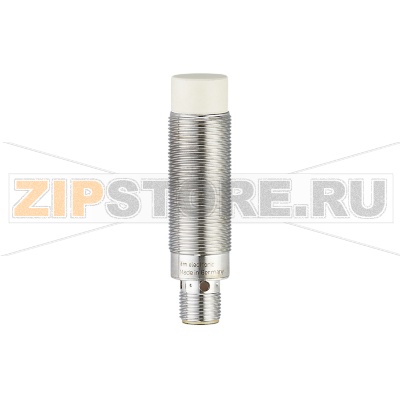

Датчик индуктивный IFM IGM201

Описание товара

Индуктивный датчик IFM IGM201 (каталожный номер IGKC012-ASKG/M/US-104-DRS) предназначен для бесконтактного обнаружения металлических объектов в промышленных установках. Компактный цилиндрический корпус M18 облегчает встраивание в узлы станков, конвейеров, упаковочного и транспортного оборудования. Широкая совместимость по типу выхода и подключения упрощает замену существующих решений и быструю интеграцию в системы с ПЛК и распределенными модулями ввода.

Назначение и применение

Датчик используется для контроля положения, подсчета изделий, концевой сигнализации, фиксации наличия/отсутствия детали. Конструкция рассчитана на тяжелые условия эксплуатации и интенсивные циклы срабатывания. Реальный рабочий зазор зависит от материала и геометрии цели, поэтому при вводе в эксплуатацию рекомендуется проверка чувствительности на месте, с учетом фактических допусков и вибраций линии.

Особенности монтажа

IFM IGM201 установлен как незаподлицо: вокруг активной поверхности должна сохраняться свободная зона от металла согласно документации, чтобы исключить паразитное демпфирование и снижение расстояния срабатывания. При затяжке контргайки соблюдайте рекомендованный момент и используйте ровную опорную поверхность, чтобы избежать перекоса. Подключение через стандартный разъем M12 требует целостности уплотнительного кольца и правильной ориентации кабельной сборки.

Причины поломок

• Перенапряжение, переполюсовка, импульсные помехи питания и наводки от частотных преобразователей/сварочного оборудования.
• Короткие замыкания и перегрузка по выходу при некорректном подборе нагрузки или ошибках в схеме (PNP/NPN, 2-/3-проводная).
• Механические воздействия: удары, вибрации, перетяжка резьбы М18, повреждение лицевой поверхности.
• Попадание влаги через неплотный разъем M12, разрушение уплотнений, капиллярный подсос по кабелю.
• Выход за температурные пределы, нагрев от близко расположенных источников, отсутствие теплоотвода.
• Налипание металлической стружки и окалины на чувствительную зону, вызывающее постоянное срабатывание и перегрев выходного каскада.
• Нарушение правил незаподлицового монтажа и минимальных расстояний до металлоконструкций.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при поднесении металлической цели или необходимость аномально малого зазора.
• Постоянное состояние «включено» либо «выключено» независимо от наличия цели.
• Нестабильные, ложные срабатывания на вибрацию или электромагнитные помехи.
• Индикаторная индикация (LED) не работает или ведет себя нетипично при правильном питании.
• На выходе не меняется логический уровень при подключенной тестовой нагрузке; сверхнорма тока утечки в состоянии «выключено».
• Перегрев корпуса, следы влаги, коррозии, трещины, потемнение пластика.

Рекомендации по уходу и эксплуатации

• Подбирайте тип выхода и схему (PNP/NPN, 2-/3-проводная) в соответствии с входами контроллера; проверяйте полярность и общие шины.
• Соблюдайте свободные зоны и расстояния от металла для незаподлицового монтажа согласно паспорту; контролируйте параллельность и осевую соосность.
• Используйте экранированные или качественные промышленные кабели; разводите линии датчиков отдельно от силовых кабелей и частотных преобразователей.
• Обеспечьте защиту по питанию: предохранители, фильтры, ограничители импульсных перенапряжений.
• Регулярно очищайте активную поверхность мягкой щеткой или безворсовой салфеткой; избегайте абразивов и агрессивных растворителей.
• Следите за герметичностью M12-соединения: целостность уплотнения, отсутствие загрязнений на резьбе и контактных поверхностях.
• При мойке под высоким давлением направляйте струю под углом, не задерживайте ее на разъеме, после мойки проверяйте работоспособность.
• В регламент ТО включайте тест-цель и контроль фактического зазора срабатывания; протоколируйте изменения.

IFM IGM201 с номером IGKC012-ASKG/M/US-104-DRS подходит для модернизации и замены датчиков форм-фактора M18 в системах постоянного тока. Перед заменой сверяйте тип монтажа (незаподлицо), требуемую логику выхода, совместимость интерфейса с входами ПЛК, а также условия окружающей среды на объекте. Соблюдение указанных рекомендаций повышает надежность работы и продлевает ресурс датчика.
