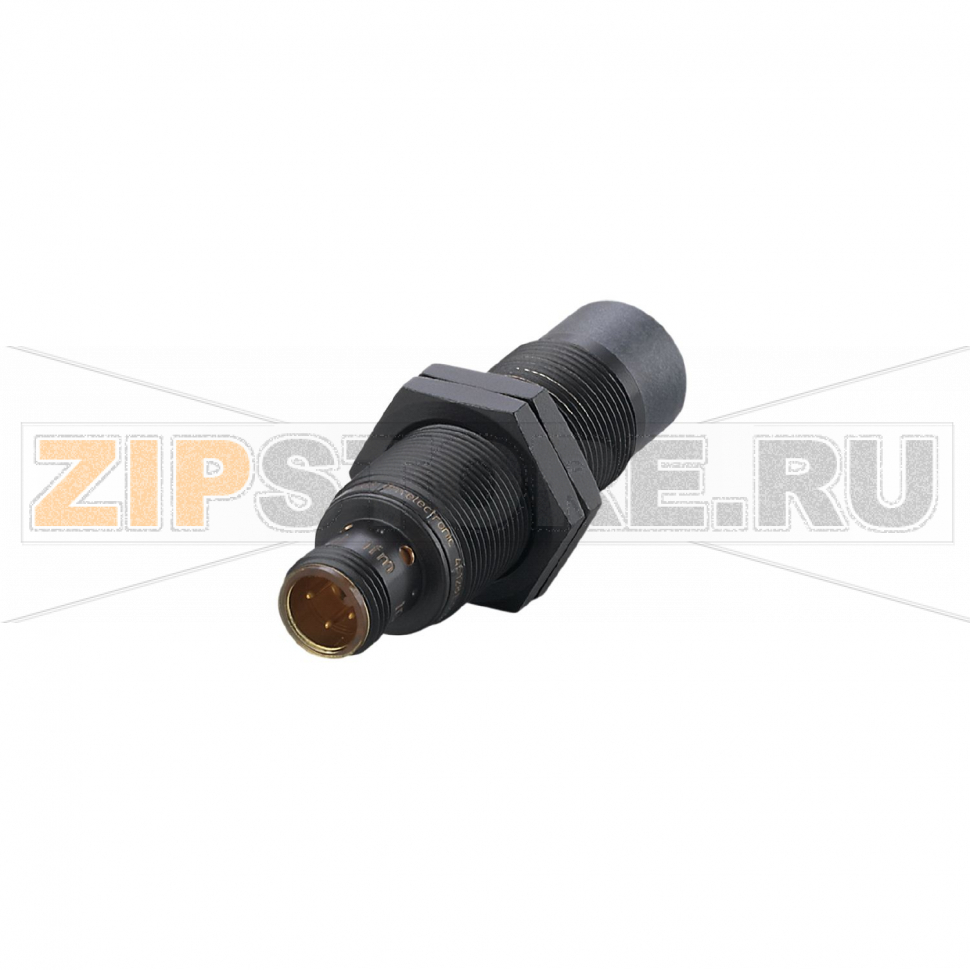

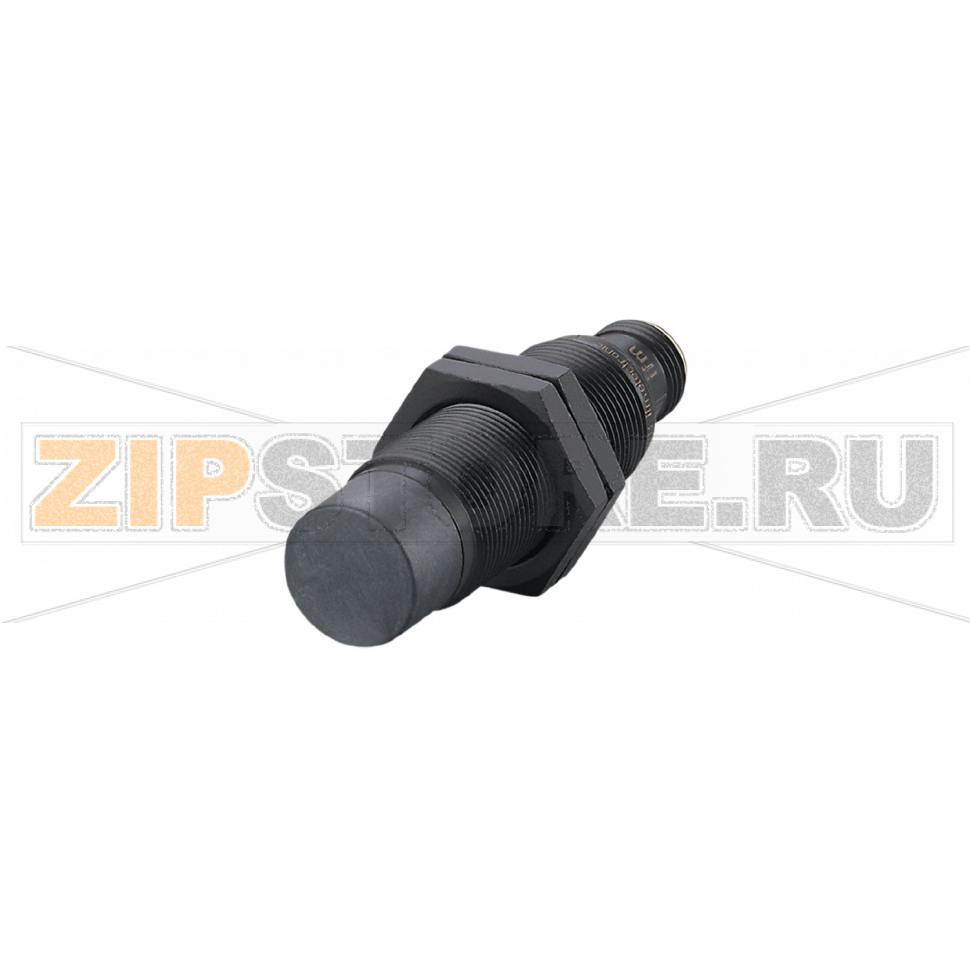

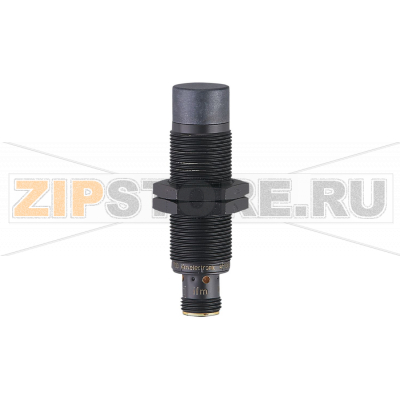

Датчик индуктивный IFM IGW201

Описание товара

• Индуктивный датчик
• M18 x 1 / L = 65 mm
• Диапазон срабатывания 12 mm незаподлицо
• NO; DC PNP
• M12 Разъем
• IP 67
• 3-проводный
• Температура окружающей среды -25...70 °C
• Частота переключения 2000 Hz

IFM IGW201 (каталожный номер IGK3012-BPKG/K1/SC/US-104) — промышленный индуктивный датчик для бесконтактного обнаружения металлических объектов в автоматизированных системах. Модель относится к типоразмеру M18 и подходит для задач позиционирования, подсчета изделий, контроля наличия и конечного положения в машиностроении, упаковочном оборудовании, на транспортёрах и в сборочных линиях. Подключение через стандартный разъем облегчает монтаж и замену, а конструкция рассчитана на длительную работу в условиях производственных загрязнений и вибраций.

Назначение и применение

Датчик IFM IGW201 применяют там, где требуется точное и устойчивое детектирование металлических целей без контакта. Не чувствителен к неметаллическим материалам, что позволяет использовать его в узлах с присутствием пыли, пластика, дерева или жидкости между датчиком и объектом. Незаподлицо монтируемое исполнение обеспечивает увеличенную зону срабатывания при условии соблюдения необходимого свободного пространства вокруг чувствительной поверхности.

Монтаж и эксплуатация

При установке важно обеспечить правильную ориентацию чувствительной поверхности относительно цели и выдержать рекомендованный производителем зазор до окружающих металлических частей. Для надежной фиксации используйте комплектные гайки, избегайте перетяжки, способной повредить резьбу или корпус. Кабельную разводку прокладывайте отдельно от силовых линий, применяйте качественные коннекторы M12 и обеспечьте защиту от натяжения. После монтажа выполните настройку рабочей точки на реальном объекте, проверив стабильность срабатывания по всей траектории движения детали и наличие запаса по расстоянию.

Типичные причины отказов

• Ошибки подключения: переполюсовка, короткое замыкание нагрузки, неправильная схема включения.
• Перегрузки и импульсные перенапряжения в сети питания или от индуктивных нагрузок рядом.
• Механические повреждения лицевой поверхности, корпуса или разъема вследствие ударов, вибраций, перетяжки крепежа.
• Нарушение герметичности и попадание влаги/смазочно-охлаждающих жидкостей при поврежденных уплотнениях.
• Некорректный монтаж незаподлицо-исполнения в металлическую массу без требуемых отступов (дрейф порога, ложные срабатывания).
• Налипание металлической стружки на рабочую поверхность, влияющее на зону срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствует переключение при попадании цели в рабочую зону или, наоборот, выход постоянно активен.
• Существенное уменьшение дистанции срабатывания: требуется заметно более близкое подведение цели.
• Нестабильная работа: хаотичные срабатывания без цели, дребезг выхода, «плавающий» порог.
• Нет индикации состояния (если используется индикация), датчик ощутимо греется без нагрузки.
• Видимые повреждения: трещины на лицевой поверхности, следы влаги внутри разъема, коррозия контактов, оплавления.

Для диагностики последовательно проверьте соответствие напряжения питания требованиям производителя, целостность проводки и контактов разъема, исправность нагрузки. По возможности временно замените IFM IGW201 на заведомо рабочий датчик с тем же типом выхода, чтобы подтвердить неисправность.

Рекомендации по уходу и продлению ресурса

• Регулярно очищайте чувствительную поверхность от металлической пыли и стружки мягкой тканью; не используйте абразивы и агрессивные растворители.
• Проверяйте состояние уплотнений и коннектора M12, следите за целостностью уплотнительного кольца и плотностью затяжки.
• Периодически контролируйте надежность крепежа, исключая люфт и вибрационные нагрузки.
• Раз в регламент проверяйте точку срабатывания на эталонной цели и наличие технологического запаса по расстоянию.
• Разводите сигнальные линии отдельно от силовых кабелей, применяйте защиту от импульсных перенапряжений и помех в шкафу управления.
• При мойке и эксплуатации в влажной среде закрывайте свободные разъемы защитными колпачками, избегайте направленных струй под давлением на место соединения.

При замене рекомендуется использовать оригинальный датчик IFM IGW201 с каталожным номером IGK3012-BPKG/K1/SC/US-104 либо полностью совместимый аналог с идентичным типом выхода и вариантом монтажа. После установки обязательно выполните функциональную проверку в штатных условиях работы оборудования.
