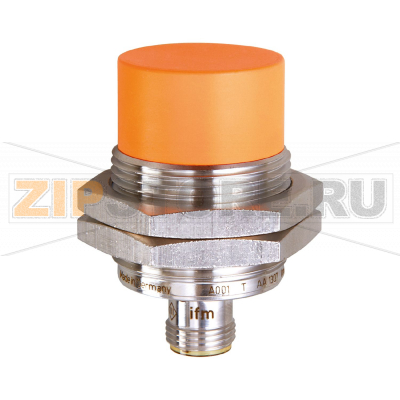

Датчик индуктивный IFM IIS233

Описание товара

• Индуктивный датчик
• M30 x 1,5 / L = 50 mm
• Диапазон срабатывания 22 mm незаподлицо
• NO
• DC NPN
• M12 Разъем
• IP 65
• IP 66
• IP 67
• IP 68
• IP 69K
• 3-проводный
• Температура окружающей среды -40...85 °C
• Частота переключения 100 Hz

Датчик индуктивный IFM IIS233 (IIB3022-ANKG/US-104) предназначен для бесконтактного обнаружения металлических объектов в промышленных установках. Конструкция цилиндрического форм-фактора М30 с незаподлицо монтажом обеспечивает увеличенную дистанцию срабатывания и удобство интеграции в станочное оборудование, конвейерные линии, узлы позиционирования и системы счёта. Высокая степень защиты и широкий температурный диапазон допускают эксплуатацию в условиях интенсивной мойки, вибраций и перепадов температуры. Подключение через стандартный разъём M12 упрощает обслуживание и сокращает время простоев.

IIS233 работает на принципе вихревых токов, реагируя на приближение металлической мишени. Наилучшую дальность обеспечивает конструкционная сталь; для цветных металлов дальность ниже. Правильная геометрия и размер мишени критичны для стабильности срабатывания: слишком маленькая площадь цели или наличие рядом массивных металлических деталей может приводить к изменению порога.

Монтаж и эксплуатация

Для незаподлицо монтажа важно выдерживать зоны, свободные от металла, вокруг активной части, чтобы исключить паразитное влияние окружающих деталей. Корпус датчика фиксируют контргайками; затяжку выполняют с моментом, рекомендованным производителем, без перекоса. Прокладку кабеля/разъёма выполняют с учётом допустимого радиуса изгиба и защиты от натяжения. Перед вводом в эксплуатацию проводят обучение порога (если предусмотрено) и проверку стабильности считывания на рабочей скорости.

Как понять, что датчик вышел из строя

• Состояние выхода не меняется при поднесении/удалении металлической мишени (всегда ВКЛ или всегда ВЫКЛ).
• Срабатывание стало нестабильным: «дрожание» сигнала, заметное уменьшение рабочей дистанции без изменений в процессе.
• Светодиодная индикация (если применима) не соответствует состоянию выхода или отсутствует вовсе при наличии питания.
• Периодические ложные срабатывания рядом с мощными приводами/сваркой.
• Следы повреждений: трещины на активной поверхности, коррозия, конденсат под окном индикации, оплавление разъёма.

Типичные причины поломок

• Неправильное подключение (переполюсовка, замыкание выхода на землю/питание, отсутствие нагрузки для NPN-выхода).
• Выход за пределы допуска по напряжению, импульсные перенапряжения, наводки от частотных приводов без защиты.
• Нарушение требований к незаподлицо монтажу: близкие металлические поверхности вызывают перегрузку по частоте срабатываний и перегрев.
• Механические воздействия: виброудары, чрезмерный момент затяжки, абразивный износ активной поверхности металлической стружкой.
• Агрессивные моющие средства/пар под давлением при неправильно подобранных уплотнениях и кабельных соединителях.
• Эксплуатация вне диапазона температур или степени защиты, заявленных производителем.

Быстрая диагностика

• Проверьте питание тестером на разъёме M12. Типовая схема IFM: коричневый — +V, синий — 0 V, чёрный — выход (уточните по маркировке).
• Для выхода NPN NO измеряйте наличие сигнала относительно +V при поднесённой мишени через нагрузку входа контроллера.
• Исключите внешние факторы: уберите рядом расположенные металлические элементы, проверьте зазоры и экранирование кабеля.
• Сравните фактическую дистанцию срабатывания с паспортной на эталонной мишени. Существенное падение — признак деградации.

Рекомендации по уходу и продлению ресурса

• Регулярно очищайте активную поверхность от налёта и стружки мягкой щёткой; избегайте металлических скребков.
• Используйте разъёмы и кабели соответствующего класса IP и температурной стойкости; проверяйте уплотнения.
• Стабилизируйте питание, применяйте фильтры/защиту от перенапряжений на линиях рядом с мощными нагрузками.
• Следите за механическим креплением: отсутствие люфта, правильный момент затяжки, демпфирование вибраций.
• Периодически проводите контрольную проверку точки срабатывания и состояния индикации в регламент ТО.

При соблюдении требований монтажа и ухода датчик индуктивный IFM IIS233 (IIB3022-ANKG/US-104) обеспечивает длительную и предсказуемую работу в автоматизированных системах, обеспечивая стабильную детекцию металлических объектов при высокой повторяемости и устойчивости к внешним воздействиям.
