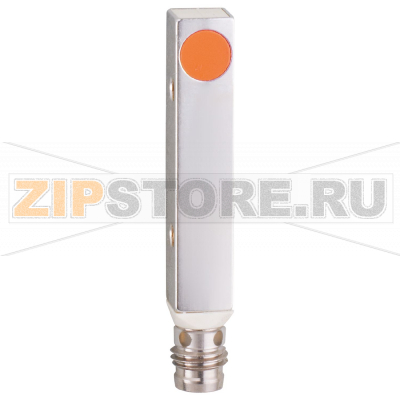

Датчик индуктивный IFM IL5004

Описание товара

• Индуктивный датчик
• 40 x 8 x 8 mm
• Диапазон срабатывания 2 mm установка заподлицо
• NO
• DC PNP
• M8 Разъем
• IP 65
• 3-проводный
• Температура окружающей среды -25...70 °C
• Частота переключения 2000 Hz

Описание

Датчик индуктивный IFM IL5004 (каталожный номер ILA3002-BPKG/OBEN/AS-514TPS RT) предназначен для надежного бесконтактного контроля положения и подсчета металлических объектов в автоматизированных системах. Компактный корпус позволяет устанавливать устройство в узких зонах механических узлов и на мобильных частях оборудования. Конструкция ориентирована на стабильную работу в условиях производственной среды с пылью и умеренной влажностью, а также при вибрациях, характерных для станков и конвейерных линий.

Области применения

Применяется в машиностроении, упаковке, на конвейерах, в сборочных приспособлениях и системах позиционирования. Подходит для контроля конечных положений, фиксации наличия металлических деталей, подсчета изделий и синхронизации механизмов.

Монтаж и подключение

• Установка заподлицо в металлические элементы допускается при соблюдении рекомендуемой схемы монтажа; важно обеспечить ровную посадочную поверхность.
• Подключение выполняется через стандартный разъем; соблюдайте полярность и конфигурацию выходов согласно схеме на корпусе датчика и документации панели/ПЛК.
• Для настройки расстояния срабатывания используйте тестовый металлический объект требуемой формы и постепенно подведите его к активной поверхности до устойчивого переключения.
• Кабельные трассы укладывайте отдельно от силовых линий, применяйте экранирование при наличии источников помех.

Типичные причины поломок

• Неправильное подключение (переполюсовка, короткое замыкание выхода, превышение допустимого тока нагрузки).
• Перенапряжения в сети питания и импульсные помехи без соответствующей защиты.
• Механические повреждения корпуса или активной поверхности вследствие удара, перекоса при монтаже, неправильного крепежа.
• Попадание влаги и загрязнений при нарушении герметичности разъема или уплотнений.
• Эксплуатация за пределами температурного диапазона или в условиях сильной вибрации без демпфирования.
• Налипание металлической стружки на чувствительную поверхность, вызывающее ложные срабатывания.
• Сильные электромагнитные поля рядом со сварочным оборудованием и преобразователями частоты при отсутствии мер ЭМС.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при поднесении металлического объекта, хотя ранее срабатывание было стабильным.
• Постоянное включенное или выключенное состояние выхода независимо от наличия цели.
• Срыв по порогу: заметное уменьшение реальной дистанции срабатывания, нестабильность при повторных подходах.
• Индикация состояния (если предусмотрена) не соответствует фактической работе выхода.
• Сильный нагрев корпуса при штатной нагрузке или срабатывание защиты источника питания.
• Следы конденсата, коррозии в зоне разъема, механические сколы активной поверхности.

Проверка и диагностика

• Проверьте питание мультиметром: соответствие напряжения и правильность полярности.
• Исключите неисправность внешней нагрузки: временно замените ее эквивалентом или используйте диагностический вход ПЛК.
• Оцените реакцию датчика на эталонную металлическую пластину; проверьте повторяемость переключений.
• Осмотрите и перечистите контактную группу разъема; замените уплотнительное кольцо при износе.
• Отведите кабели от источников помех, при необходимости подключите фильтры/варисторы по питанию.

Рекомендации по уходу и эксплуатации

• Периодически удаляйте пыль и металлическую стружку с активной поверхности мягкой щеткой или сухой салфеткой.
• Контролируйте момент затяжки крепежа; исключайте перекос и напряжения корпуса.
• Проверяйте состояние разъема: целостность штырей, фиксацию гайки, сохранность уплотнения.
• Поддерживайте сухость зоны подключения; избегайте направленной струи воды под давлением.
• Соблюдайте дистанцию от силовых кабелей и источников сильного ЭМ-поля; применяйте заземление согласно проекту.
• Проводите регламентные тесты срабатывания по контрольной карте оборудования.

Датчик индуктивный IFM IL5004 с индексом ILA3002-BPKG/OBEN/AS-514TPS RT обеспечивает устойчивую работу в составе промышленных систем при корректном монтаже и соблюдении условий окружающей среды. Регулярная профилактика и правильная коммутация значительно продлевают срок службы и минимизируют простои оборудования.
