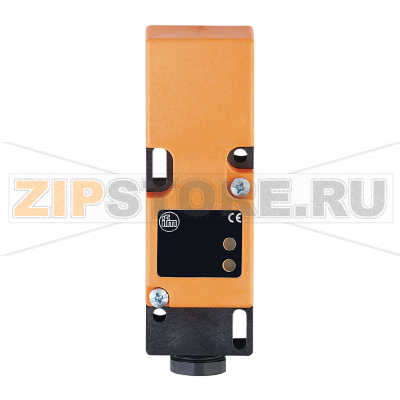

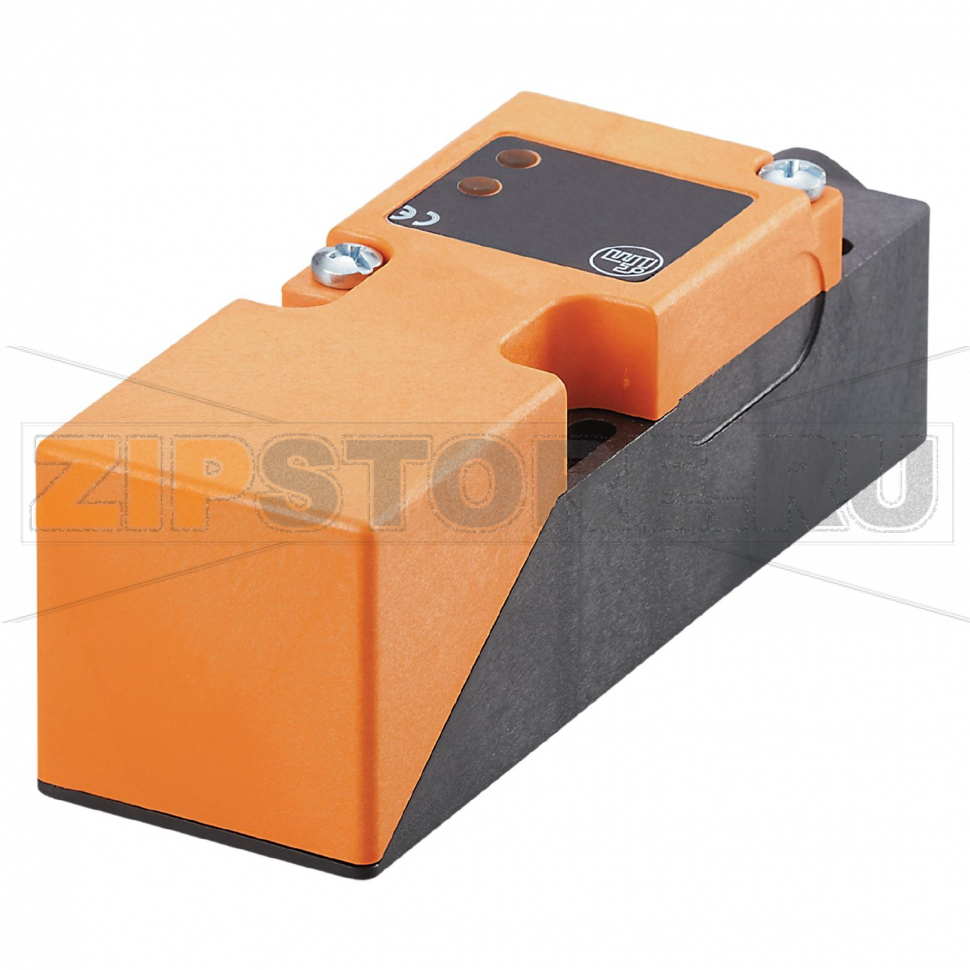

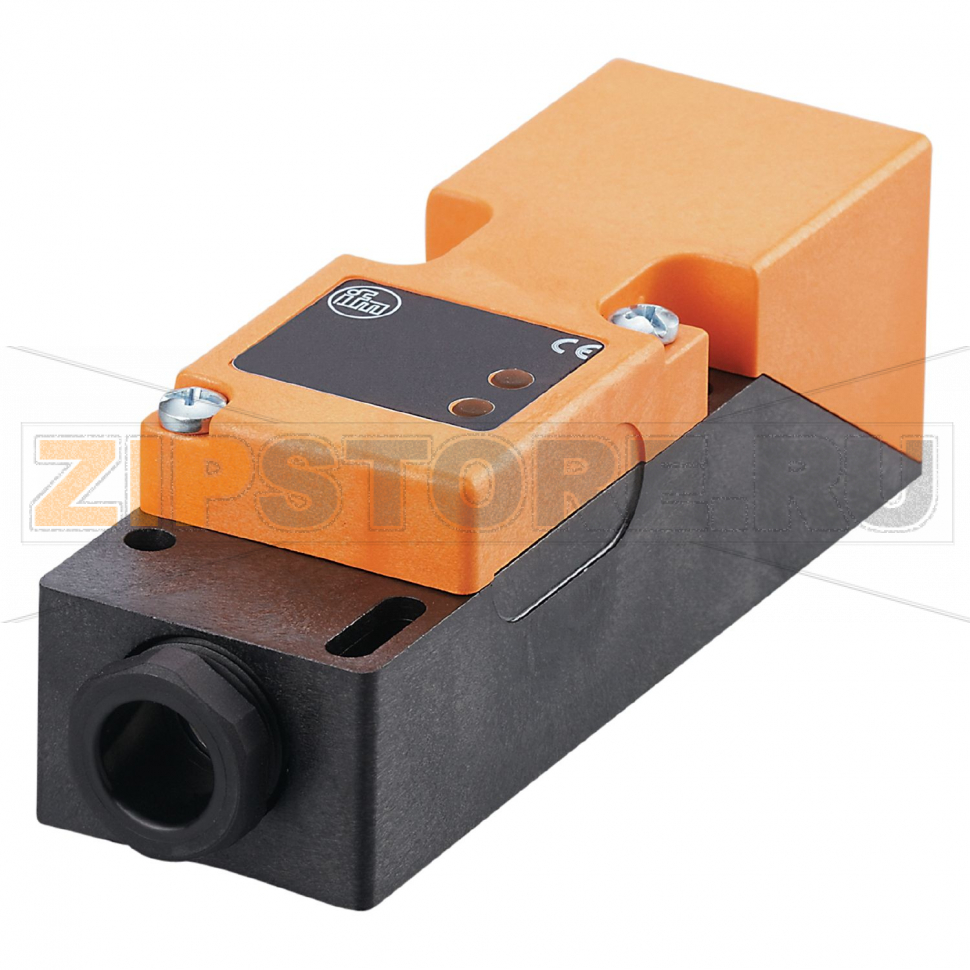

Датчик индуктивный IFM IM5022

Описание товара

• Индуктивный датчик
• Габариты: 40 x 40 x 120 mm
• Диапазон срабатывания: 15 mm, установка заподлицо
• Режим выхода: нормально открытый / нормально закрытый (по выбору)
• Тип выхода: DC PNP
• Подключение: контактные зажимы до 2,5 mm²
• Ввод кабеля: защитная оболочка Ø 7...13 mm
• Степень защиты: IP65
• Схема подключения: 3-проводный
• Температура окружающей среды: -25...80 °C
• Частота переключения: 250 Hz

Индуктивный датчик IFM IM5022 (каталожный номер IME3015BFPKG/2-LED) предназначен для надежного бесконтактного контроля положения и присутствия металлических объектов в промышленной автоматике. Модель с прямоугольным корпусом удобна для монтажа на станинах и рамах, а установка заподлицо защищает лицевую поверхность и упрощает интеграцию в ограниченном пространстве. Две LED-индикации помогают наглядно отслеживать питание и состояние выхода, что ускоряет наладку и диагностику.

Назначение и применение

Датчик применяют в транспортерах, упаковочных линиях, дерево- и металлообработке, на позиционных упорах и концевых контролях. IFM IM5022 стабильно срабатывает на сталь, чугун и иные ферромагнитные материалы, устойчив к загрязнениям и не чувствителен к неметаллической пыли, маслу и брызгам охлаждающих жидкостей.

Монтаж и подключение

Крепление выполняют на ровной металлической поверхности с обеспечением механической фиксации. Для корректной работы при установке заподлицо соблюдайте рекомендуемые расстояния до соседних датчиков и массивов металла, чтобы исключить взаимное влияние. Подключение выполняется клеммами в клеммной камере через кабельный ввод с герметизацией оболочки. Режим NO/NC выбирается согласно схеме от производителя. Перед пуском убедитесь в правильной полярности питания и соответствии нагрузки выходу PNP.

Причины поломок

• Неправильное подключение: переполюсовка, замыкание выхода на питание/землю, неподходящий тип нагрузки.
• Перенапряжения и импульсные помехи от пускателей, соленоидов, сварочного оборудования при отсутствии демпфирующих цепей.
• Попадание влаги при некачественной обжимке кабеля или ослабленном вводе, нарушение герметичности корпуса.
• Механические воздействия: удары по лицевой поверхности, вибрации сверх допустимого уровня, неправильная затяжка крепежа.
• Перегрев из‑за размещения рядом с источниками тепла или работы вне допустимой температуры.
• Налипание металлической стружки на активную поверхность, вызывающее постоянное ложное срабатывание и деградацию узла.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания при поданном напряжении, датчик «мертвый».
• LED питания горит, но выход не переключается при поднесении металлической цели на штатное расстояние.
• Выход «залип» во включенном состоянии без цели или наблюдаются хаотичные срабатывания.
• Срабатывание стало неустойчивым: заметный дрейф точки переключения, «плавающий» зазор.
• Выходной сигнал есть, но нагрузка не реагирует при исправной проводке (возможен поврежденный транзистор).
• Визуальные признаки: коррозия в клеммной камере, следы влаги, трещины корпуса, перегрев.

Рекомендации по уходу и эксплуатации

• Периодически очищайте лицевую поверхность от стружки и металлической пыли мягкой щеткой; не используйте абразивы.
• Проверяйте затяжку клемм и целостность кабельной оболочки; при необходимости обновляйте уплотнение ввода.
• Тестируйте работу: наблюдайте LED-индикацию, контролируйте четкость переключения на штатной металлической метке.
• Соблюдайте дистанции между датчиками и крупными металлическими массами, чтобы минимизировать взаимное влияние.
• При коммутации индуктивных нагрузок применяйте цепи подавления помех (RC‑цепи, диоды, варисторы) в соответствии со схемой.
• Избегайте длительного воздействия прямых струй под высоким давлением и горячего пара; IP65 не предназначен для мойки под давлением.
• Не допускайте превышения тока нагрузки и напряжения питания; используйте защиту по току и отдельную «чистую» шину 24 VDC.

Компактный форм‑фактор, удобное клеммное подключение и индикация делают IFM IM5022 (IME3015BFPKG/2-LED) практичным выбором для модернизации и обслуживания автоматизированных линий. При корректном монтаже и соблюдении рекомендаций датчик обеспечивает длительную и стабильную работу без лишних простоев.
