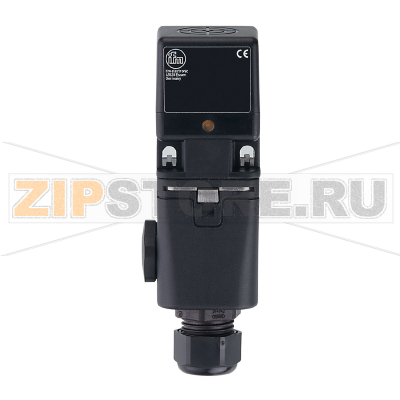

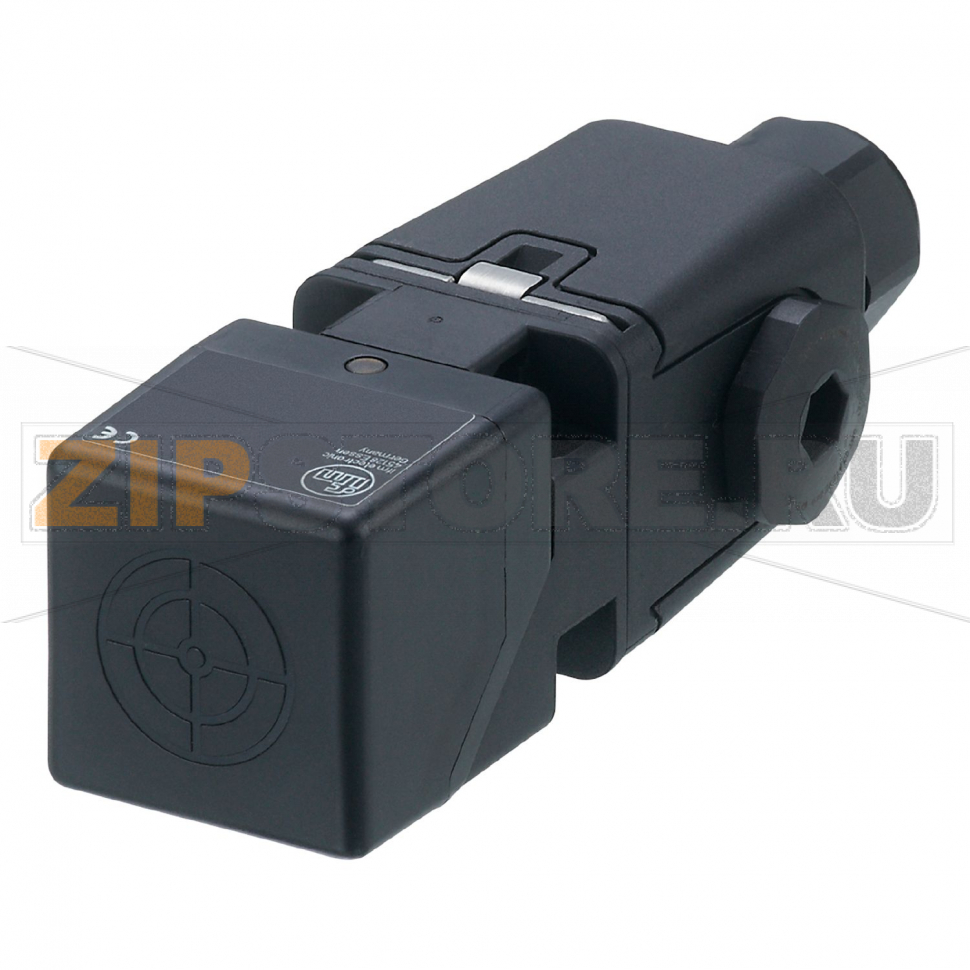

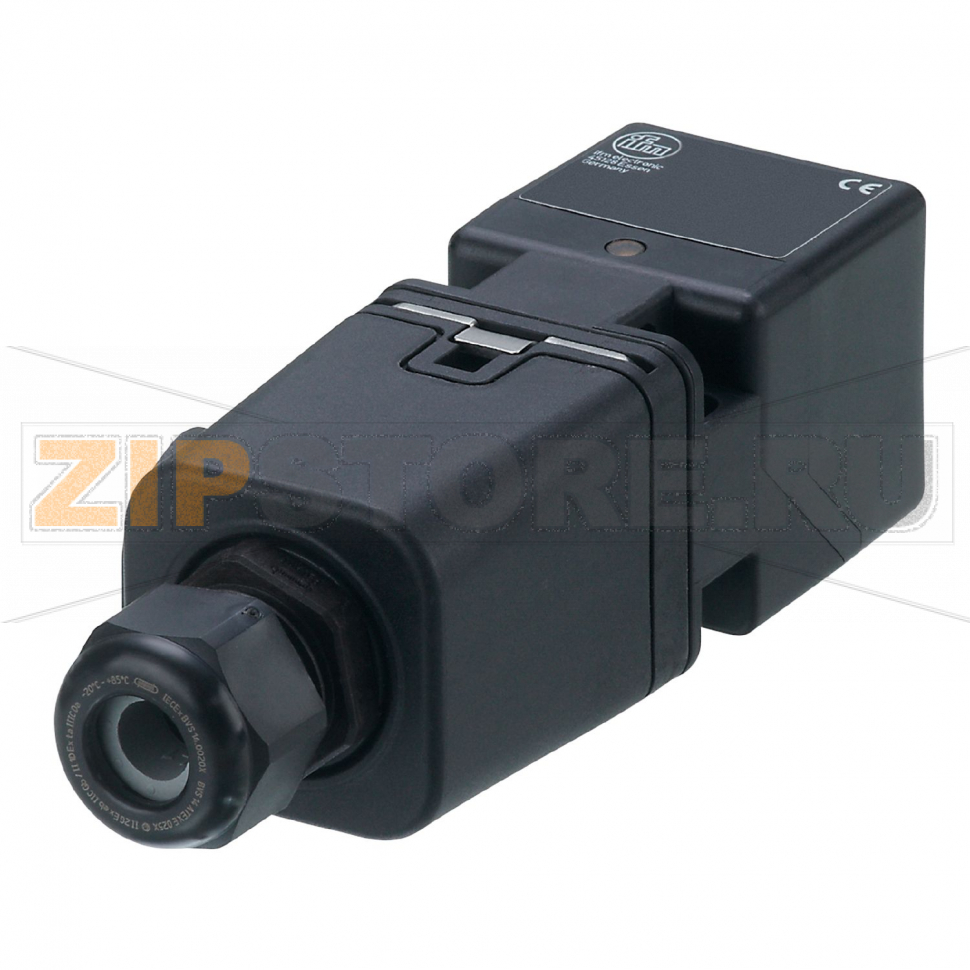

Датчик индуктивный IFM IM506A

Описание товара

• Индуктивный датчик
• 40 x 40 x 105 mm
• Диапазон срабатывания 20 mm, установка заподлицо
• Нормально открытый / нормально закрытый (по выбору)
• DC
• Контактные зажимы: 0,34...1,5 mm²
• Защитная кабельная оболочка: Ø 5...9 mm
• IP65; IP67
• 3-проводный
• Температура окружающей среды -20...60 °C
• Частота переключения 100 Hz

Индуктивный датчик IFM IM506A (IME3020BFPKG/3D) предназначен для бесконтактного контроля наличия и положения металлических объектов в промышленной среде. Конструкция корпусного исполнения с клеммной камерой и кабельным вводом упрощает подключение и обслуживание на месте, а возможность выбора логики выхода (NO/NC) делает устройство универсальным для линий различной архитектуры. Защита IP65/IP67 позволяет использовать датчик в условиях запыленности и периодического воздействия влаги при соблюдении требований к монтажу.

Области применения включают конвейерные системы, упаковочное оборудование, металлообработку, контроль упоров и фиксаторов, учет прохода металлических деталей. IFM IM506A стабильно срабатывает при приближении металлической мишени в пределах заданного диапазона, формируя дискретный сигнал для ПЛК или релейной логики. Корпус 40×40×105 мм обеспечивает удобную установку на стандартные кронштейны и траверсы, а заподлицованный монтаж снижает риск механических повреждений активной поверхности.

Монтаж и подключение

Для надежной работы обеспечьте ровную металлическую поверхность при заподлицованной установке, корректную затяжку крепежа без перекосов и качественную подготовку кабеля в соответствии с диаметром защитной оболочки. Подключение трехпроводной схемы следует выполнять согласно паспорту изделия и схеме контроллера. Рекомендуется использовать экранированный кабель при наличии источников ЭМ-помех, а также выполнять заземление шкафа управления. Герметизацию кабельного ввода выполняйте с учетом диаметра оболочки и требований IP.

Типовые причины поломок

• Перенапряжение, импульсные выбросы, отсутствие защиты от индуктивных нагрузок.
• Неправильная полярность или короткое замыкание в цепи нагрузки.
• Попадание влаги через слабо затянутый кабельный ввод или поврежденный уплотнитель.
• Механические удары, вибрации, использование датчика как механического упора.
• Превышение температурного диапазона, воздействие агрессивной химии и смазочно-охлаждающих жидкостей.
• Металлическая стружка на рабочей поверхности, вызывающая ложные срабатывания и перегрев выходного каскада.
• Нарушение расстояний при близком расположении нескольких датчиков (взаимное влияние).

Как понять, что запчасть вышла из строя?

• Отсутствует переключение при поднесении металлической мишени вблизи рабочей зоны.
• Постоянно активный или постоянно неактивный выход независимо от положения объекта.
• Нестабильные срабатывания, дребезг, самопроизвольные импульсы.
• Аномальный нагрев корпуса или запах перегрева.
• Отсутствие индикации состояния (если предусмотрена) при наличии питания.
• Следы конденсата, коррозии в клеммной коробке, окисление контактов.

Рекомендации по уходу и эксплуатации

• Периодически очищайте активную поверхность от пыли, масла и стружки мягкой салфеткой без абразивов.
• Контролируйте целостность уплотнителей и затяжку кабельного ввода; при износе заменяйте.
• Проверяйте надежность зажимов в клеммной камере, подтягивайте при вибрациях.
• Раз в регламентный период выполняйте функциональную проверку на типовой мишени.
• Используйте корректные защитные устройства в цепях питания и нагрузки (предохранители, варисторы, диоды).
• Соблюдайте рекомендации производителя по расстояниям при групповом монтаже и избегайте чрезмерных механических нагрузок на корпус.
• При мойке оборудования защищайте датчик от прямой струи под высоким давлением и горячего пара, если это не предусмотрено технологией.

В большинстве случаев стабильная работа IFM IM506A (IME3020BFPKG/3D) обеспечивается правильным монтажом, экранированием от помех, корректной коммутацией и регулярным профилактическим осмотром. При подозрении на неисправность сначала проверьте питание, схему подключения, целостность кабеля и состояние клемм, затем протестируйте переключение с эталонной мишенью. Это позволит быстро локализовать проблему и принять решение о замене датчика.
