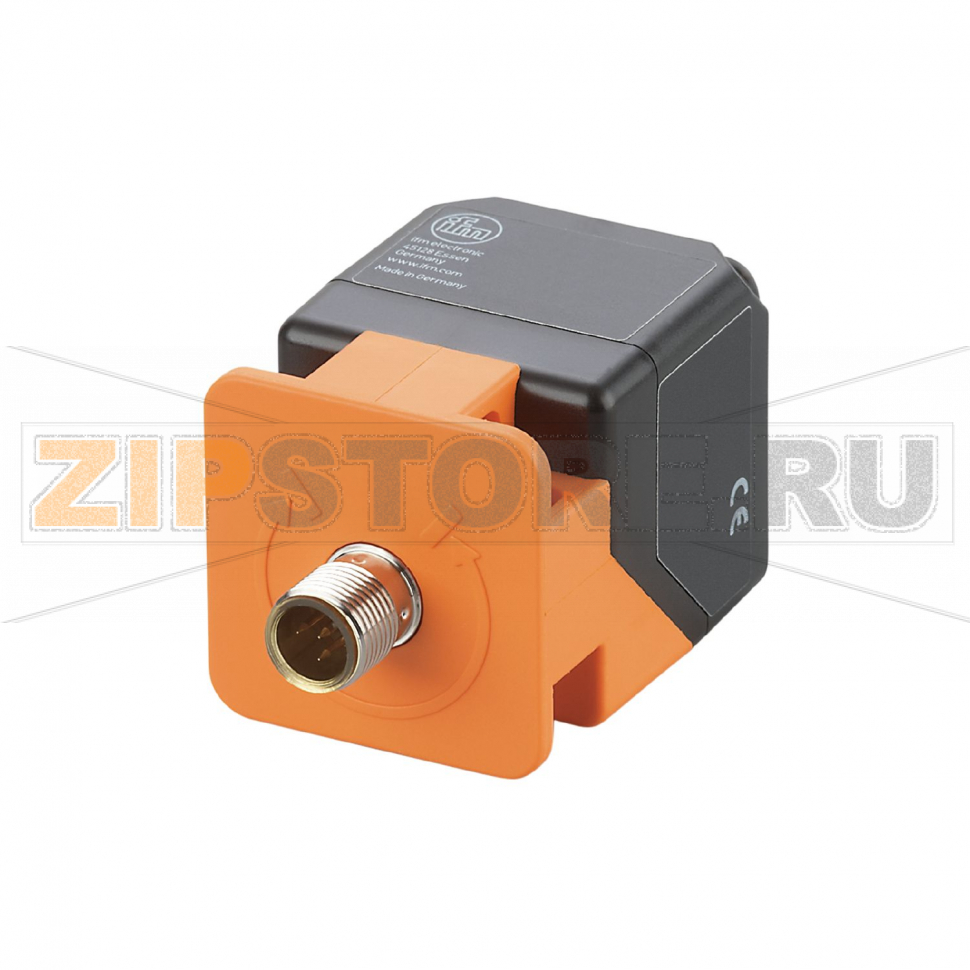

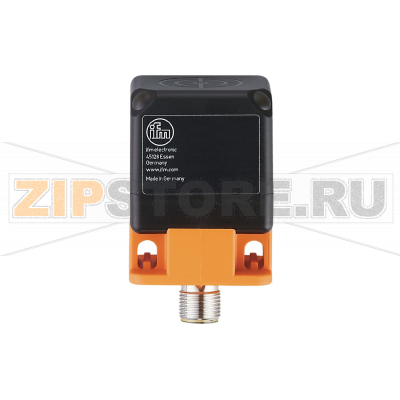

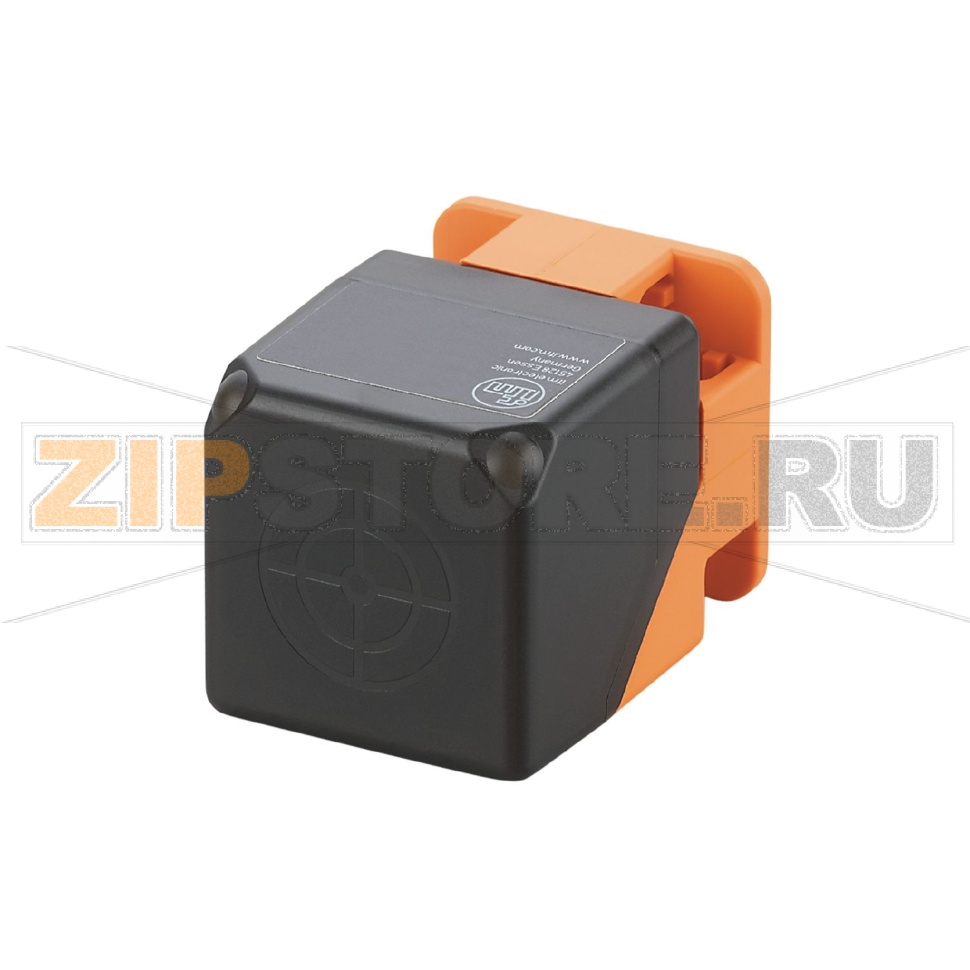

Датчик индуктивный IFM IM5117

Описание товара

Индуктивный датчик IFM IM5117 (каталожный номер IMC3040-BPKG/US-100-DPS) предназначен для бесконтактного обнаружения металлических объектов в промышленной автоматизации. Конструкция рассчитана на стабильную работу в условиях вибраций, пыли и влаги, а широкая зона срабатывания облегчает монтаж и настройку. Форм-фактор и разъём M12 ускоряют замену датчика без длительного простоя оборудования.

Назначение и принцип действия

Датчик фиксирует приближение металлической цели за счёт изменения электромагнитного поля и формирует дискретный сигнал на выходе PNP (нормально-открытый). Используется для позиционирования изделий на конвейерах, контроля наличия деталей, конечных положений исполнительных механизмов, подсчёта и блокировок.

Монтаж и подключение

Модель рассчитана на установку незаподлицо, что требует соблюдения минимальных зазоров от металлоконструкций вокруг активной поверхности. Подключение выполняется по 3-проводной схеме к дискретному входу контроллера или реле. Рекомендуется разносить сигнальные кабели от силовых линий и частотных преобразователей, применять качественные M12-коннекторы и надёжное заземление шкафа.

Как понять, что датчик вышел из строя

• Отсутствует переключение при поднесении металлической цели, либо постоянное «срабатывание» без цели.
• Нестабильная работа: дрожание сигнала, ложные импульсы, заметное «уплывание» точки срабатывания при неизменных условиях.
• Индикатор состояния не светится или ведёт себя нетипично при исправном питании.
• Нагрев корпуса, следы коррозии, трещины, сколы на активной поверхности, следы влаги внутри разъёма M12.
• Датчик работает только после постукивания или временно «отпускает» при вибрации.

Типичные причины поломок

• Электрические перегрузки: переполюсовка, всплески напряжения, помехи от индуктивных нагрузок без демпфирующих цепей, превышение допустимого тока нагрузки.
• Неправильный монтаж: установка заподлицо для модели, требующей незаподлицо; малая цель или недостаточный зазор; чрезмерная затяжка крепежа, приводящая к деформации корпуса.
• Механические воздействия: удары, постоянная сильная вибрация, контакт с стружкой и абразивом.
• Неблагоприятная среда: конденсат, химически агрессивные моющие средства, длительная работа за пределами температурного диапазона.
• Ошибки прокладки кабеля: попадание влаги в разъём, натяжение и перегибы, близость к силовым трассам без экранирования.

Рекомендации по уходу и профилактике

• Периодически очищать активную поверхность от металлической стружки и загрязнений мягкой щёткой без абразивов.
• Проверять целостность кабеля/разъёма M12, состояние уплотнительного кольца, отсутствие влаги и следов окисления.
• Соблюдать дистанции от металлических элементов при монтаже незаподлицо; использовать штатные крепёжные элементы и момент затяжки, рекомендованный производителем.
• Разносить сигнальные и силовые кабели, применять экранированные линии при помехоопасной среде; устанавливать защиту от перенапряжений и демпфирование индуктивных нагрузок.
• Проводить периодические тесты: поднос эталонной металлической пластины, контроль индикации и стабильности переключения.
• При признаках повреждения корпуса или разъёма, а также при неремонтопригодных сбоях — оперативно заменить датчик IFM IM5117 (IMC3040-BPKG/US-100-DPS) на новый, сохраняя прежнюю схему подключения.

Соблюдение рекомендаций по монтажу, регулярная очистка и корректная электрическая защита позволяют сохранить стабильность работы и ресурс датчика, снизить ложные срабатывания и риск неожиданных отказов на линии.
