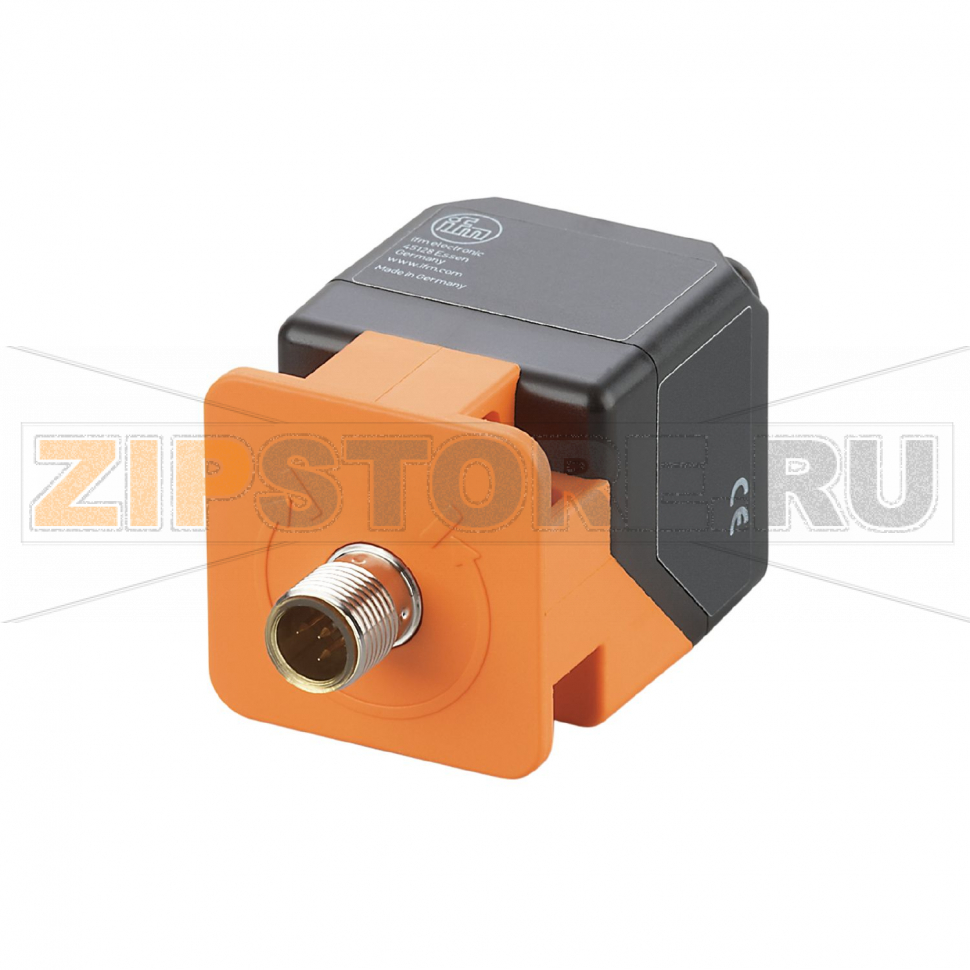

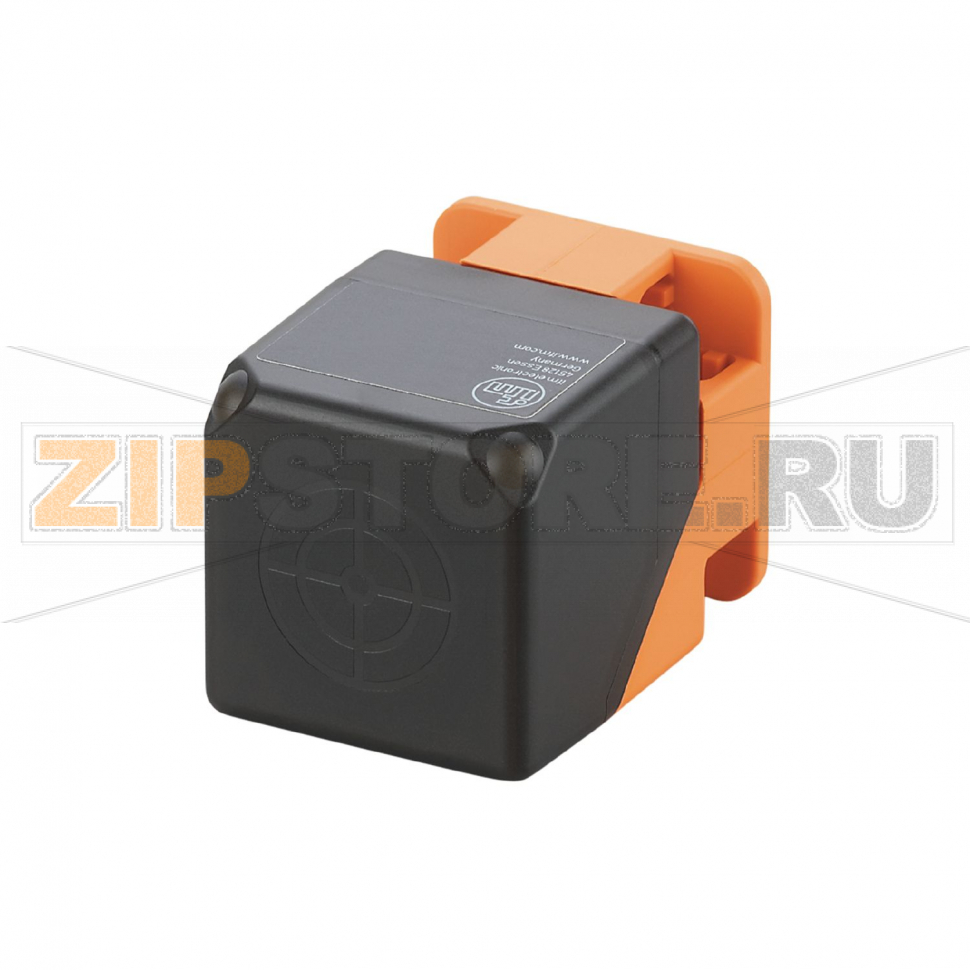

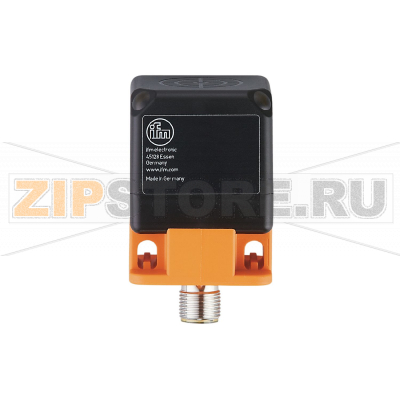

Датчик индуктивный IFM IM5136

Описание товара

• Индуктивный датчик
• 40 x 40 x 54 mm
• Диапазон срабатывания 40 mm незаподлицо
• комплементарный
• DC PNP
• M12 Разъем
• IP 67
• 3-проводный
• Температура окружающей среды -25...70 °C
• Частота переключения 60 Hz

Индуктивный датчик IFM IM5136 (каталожный номер IMC4040-CPKG/US-100-DPA) предназначен для бесконтактного обнаружения металлических объектов в автоматизированных системах, транспортерах, позиционирующих приспособлениях и узлах контроля положения. Форм-фактор 40×40 со стандартным M12-разъемом упрощает быструю замену в существующих установках, а комплементарный PNP-выход позволяет выбирать логику срабатывания (NO/NC) без замены устройства. Степень защиты IP67 поддерживает работу в запыленных и влажных зонах при соблюдении правил монтажа.

Принцип работы основан на изменении электромагнитного поля чувствительной поверхности при приближении металла. Дальность срабатывания и стабильность детектирования зависят от материала и размера цели, корректности крепления и наличия экранирующих металлоконструкций вокруг. Для исполнения «незаподлицо» важно обеспечивать технологический зазор по периметру чувствительной зоны, исключая влияние окружающего металла.

Применение и монтаж

Датчик IFM IM5136 удобно использовать для конечных положений, контроля наличия детали, подсчета изделий и защиты от столкновений. Рекомендуется крепить на жесткое основание с виброразвязкой, исключать натяжение на кабель/разъем и обеспечивать правильную ориентацию чувствительной поверхности к цели. Подключение выполняется по 3-проводной схеме PNP к соответствующему DC-питанию согласно паспорту. Комплементарный выход упрощает перестройку логики без перекоммутации в шкафу.

Причины поломок

• Перенапряжения и импульсные помехи в линии питания или от индуктивных нагрузок при отсутствии защиты.
• Переполюсовка, короткие замыкания в нагрузке, превышение допустимого тока выхода.
• Механические повреждения лицевой поверхности (удары, абразив, стружка), расшатывание крепежа и вибрации.
• Нарушение герметичности разъема, попадание влаги и химических реагентов при поврежденных уплотнениях.
• Неправильный монтаж «заподлицо» для исполнения «незаподлицо», близость массивных металлоконструкций.
• Экстремальные температуры и термоудары сверх допустимых для устройства.

Как понять, что запчасть вышла из строя

• Индикация выходного состояния отсутствует или постоянно горит, вне зависимости от наличия цели.
• Выход не меняет состояние при приближении тестовой металлической пластины; пропадание четкой точки срабатывания.
• Ложные срабатывания, дрожание контакта, нестабильность на фиксированном расстоянии.
• Перегрев корпуса, запах перегоревшей электроники, следы коррозии или конденсата в зоне разъема.
• Для комплементарного PNP: один из каналов «залип» в постоянном состоянии.

Быстрая проверка: измерьте напряжение на выходе относительно «0V» в двух состояниях (с целью и без). При исправном IFM IM5136 уровень будет надежно переключаться. Дополнительно убедитесь в наличии правильного питания на клеммах и отсутствии КЗ на нагрузке.

Рекомендации по уходу и эксплуатации

• Периодически очищать лицевую поверхность от стружки и налета мягкой салфеткой; не использовать абразивы и агрессивные растворители.
• Контролировать момент затяжки крепежа и фиксацию M12-разъема, поддерживать целостность уплотнений.
• Соблюдать монтажные расстояния для исполнения «незаподлицо», избегать лишнего металла вблизи чувствительной зоны.
• Экранировать и разводить силовые и сигнальные линии, применять защиту от перенапряжений для индуктивных нагрузок.
• Проводить регламентные тесты с эталонной металлической пластиной, фиксировать результаты в журнале обслуживания.
• Хранить и транспортировать в сухом месте, использовать защитные колпачки на разъемах.

Своевременная диагностика и базовый уход продлевают ресурс датчика IFM IM5136 (IMC4040-CPKG/US-100-DPA) и снижают простой оборудования. При замене ориентируйтесь на точный каталожный номер, чтобы сохранить совместимость по механике, электрическому подключению и логике работы.
