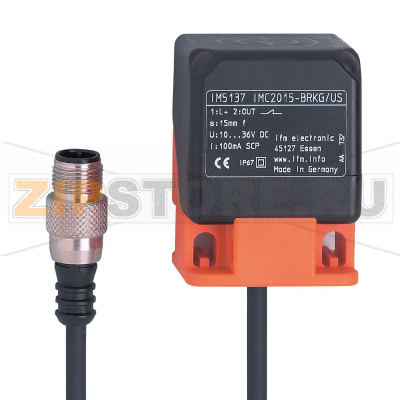

Датчик индуктивный IFM IM5137

Описание товара

• Индуктивный датчик
• 40 x 40 x 54 mm
• Диапазон срабатывания 15 mm установка заподлицо
• NC
• DC PNP/NPN
• 0,8 m PUR (полиуретан)-Кабель
• M12 Разъем
• IP 67
• 2-проводный
• Температура окружающей среды -25...70 °C
• Частота переключения 200 Hz

Датчик индуктивный IFM IM5137 с каталожным номером IMC2015-BRKG/UP/0,8M/ZH/US предназначен для бесконтактного обнаружения металлических объектов в системах промышленной автоматизации. Прямоугольное исполнение удобно для монтажа на станках, транспортёрах, упаковочных линиях и в робототехнических комплексах. Установка заподлицо позволяет экономить место и защищает чувствительную поверхность от ударов и случайных зацепов. Такой сенсор применяют для контроля наличия и позиции деталей, подсчёта изделий, подтверждения закрытия/фиксации узлов, контроля концевых и промежуточных положений в механизмах. Стабильность работы и простое подключение делают IFM IM5137 подходящим решением для модернизации и серийного оснащения оборудования.

Принцип работы и монтаж

Сенсор создаёт электромагнитное поле и фиксирует его изменение при приближении металлической мишени. Для корректной работы важно соблюдать рекомендации по монтажу: выдерживать расстояния до соседних металлических поверхностей, ориентировать активную грань строго к цели, избегать близости мощных источников помех. Кабель прокладывайте отдельно от силовых линий и частотных преобразователей, используйте экранирование и правильное заземление. В конкретной модификации выход выполнен как NC; учитывайте это при выборе схемы PNP/NPN, полярности питания и согласовании нагрузки.

Причины поломок

• Электрические перенапряжения и импульсные помехи (пуски двигателей, сварка, грозовые наводки) при отсутствии защиты по питанию.
• Неправильное подключение: переполюсовка, короткое замыкание нагрузки, превышение допустимого тока.
• Перегрев из‑за высокой температуры окружающей среды, плохого теплоотвода или близости нагревателей.
• Механические воздействия: удары, вибрация, смещение крепления, излом или перетирание кабеля, повреждение разъёма.
• Попадание влаги, масел, СОЖ при нарушении герметичности соединений или неплотно закрытом разъёме.
• Налипание металлической стружки/окалины на лицевую поверхность и постоянное «засветение» чувствительной зоны.
• Агрессивные химические среды, вызывающие коррозию контактов и разрушение полимеров.
• Длительная эксплуатация в условиях сильных ЭМ‑помех без экранирования и фильтрации.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при поднесении металлической мишени или постоянное активное состояние.
• Ложные срабатывания, дрожание сигнала, нестабильность на вибрации.
• Снижение дальности: срабатывание только при минимальном зазоре к цели.
• Повышенный нагрев корпуса, посторонний запах.
• Визуальные дефекты: трещины, помутнение активной поверхности, следы влаги, коррозия контактов, повреждения кабеля/разъёма.
• Аномальный ток потребления, срабатывание защиты источника питания.

Для экспресс‑диагностики проверьте мультиметром напряжение питания и ток нагрузки, убедитесь в правильности выбранной логики NC и типа подключения (PNP/NPN), временно отключите нагрузку и протестируйте сенсор на эталонной металлической пластине. При возможности сравните работу с заведомо исправным датчиком на том же месте.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте активную поверхность от пыли, стружки и брызг без абразивов и растворителей, способных повредить полимеры.
• Проверяйте затяжку крепёжных элементов и отсутствие люфтов; исключайте напряжённый монтаж.
• Осматривайте кабель и разъём на предмет трещин, перегибов и потертостей; применяйте кабельные вводы, уплотнения и защитные гофры.
• Используйте защитные экраны/кожухи от стружки и сварочных брызг, а также от прямых механических ударов.
• Обеспечьте качественное питание: стабилизированные источники, фильтры/варисторы, предохранители, корректное заземление шкафа.
• При мойке избегайте направленных струй под высоким давлением в область соединений; после обслуживания устанавливайте защитные колпачки на разъём.
• Периодически контролируйте стабильность срабатывания по эталону и фиксируйте результаты в регламенте ТО.
• Храните запасные датчики в сухом помещении в оригинальной упаковке.

При замене используйте датчик с тем же артикулом IMC2015-BRKG/UP/0,8M/ZH/US, что гарантирует совместимость с существующим монтажом и схемой подключения IFM IM5137.
