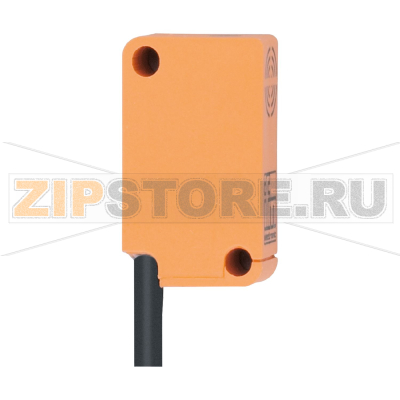

Датчик индуктивный IFM IS5004

Описание товара

• Индуктивный датчик
• 28 x 10 x 16 mm
• Диапазон срабатывания 2 mm установка заподлицо
• NC
• DC NPN
• 2 m PVC (поливинилхлорид)-Кабель
• IP 67
• 3-проводный
• Температура окружающей среды -20...80 °C
• Частота переключения 800 Hz

Назначение и применение

Датчик индуктивный IFM IS5004 (каталожный номер IS-3002-BNKG) предназначен для бесконтактного обнаружения металлических объектов на производственном оборудовании. Компактный корпус и возможность установки заподлицо упрощают интеграцию в ограниченных местах, а стабильная работа на высоких скоростях делает датчик подходящим для конвейерных линий, станков, упаковочных и сборочных комплексов. Благодаря надёжной конструкции и кабельному выводу, модель эффективно используется для контроля положения, конечных положений, подсчёта изделий и синхронизации механизмов.

Монтаж и подключение

При установке важно соблюдать рекомендации по заподлицо монтажу: датчик следует встраивать в металлические поверхности с учетом зон свободного пространства вокруг активной части. Это снижает риск ложных срабатываний и обеспечивает стабильную зону детекции. Подключение выполняется трехпроводной схемой с выходом NPN (нормально замкнутый контакт). Интегрированный кабель облегчает ввод в шкаф и защищает от вибраций в местах разъёмных соединений. Для уменьшения помех прокладывайте линию вдали от силовых кабелей и источников высокочастотных наводок.

Типичные причины поломок

• Неправильное подключение (переполюсовка, путаница схемы NPN/NC), приводящее к повреждению электроники.
• Перегрузка по выходу из‑за прямого подключения индуктивных нагрузок без демпфирующих цепей.
• Механическое повреждение кабеля: заломы, превышение минимального радиуса изгиба, растяжение.
• Попадание охлаждающих жидкостей, масел и абразива в зону лицевой поверхности при нарушенной герметичности.
• Нарушение условий эксплуатации: превышение температуры, постоянная вибрация без демпфирования, удары.
• Неправильный монтаж заподлицо (несоблюдение отступов, экранирование активной части металлом), вызывающий нестабильные срабатывания и перегрев.
• Скопление металлической стружки на чувствительной поверхности, приводящее к постоянному «залипанию» выхода.

Как понять, что запчасть вышла из строя

• Отсутствует переключение при подводе металлической мишени на рабочее расстояние.
• Постоянно активное или постоянно неактивное состояние выхода независимо от присутствия объекта.
• Нестабильная работа: ложные срабатывания, «дрожание» сигнала, заметное изменение фактической дистанции срабатывания.
• Отсутствие индикации (если предусмотрен светодиод) при наличии питания и корректной мишени.
• Неисправность кабеля: обрывы, межвитковые замыкания; проверяется прозвонкой и измерением напряжений/токов на выводах.
• Аномальный нагрев корпуса при нормальном питании и малой нагрузке.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте лицевую поверхность от стружки, пыли и налёта мягкой неагрессивной салфеткой.
• Проверяйте крепление: исключите ослабление фиксаторов и смещение датчика относительно мишени.
• Соблюдайте радиус изгиба и разгрузку натяжения кабеля, избегайте заломов и постоянного циклического перегиба.
• Разводите силовые линии и линии управления, применяйте экранированные кабели и правильное заземление для снижения помех.
• При работе с катушками, реле и клапанами используйте демпфирующие цепочки/диоды для защиты выходного каскада.
• Контролируйте условия среды: температура, влажность, отсутствие агрессивных химикатов, соответствие степени защиты.
• Периодически выполняйте функциональную проверку: эталонная металлическая мишень, фиксация стабильности срабатывания.
• Храните и перевозите датчик в защитной упаковке, исключая ударные нагрузки и статическое электричество.

Датчик индуктивный IFM IS5004 (IS-3002-BNKG) сочетает устойчивость к производственным воздействиям и предсказуемое поведение при корректном монтаже. Соблюдение приведённых рекомендаций повышает ресурс узла, снижает риск простоев и облегчает диагностику в случае возникновения неполадок.
