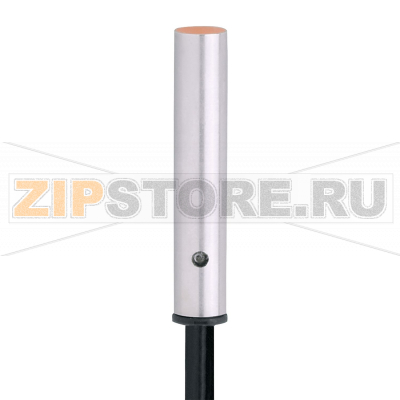

Датчик индуктивный IFM IT5003

Name: Датчик индуктивный IFM IT5003
Brand: IFM
SKU: ITB3001-ANKG

Каталожный номер ITB3001-ANKG

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Индуктивный датчик
Ø 6,5 / L = 35 mm
Диапазон срабатывания 1 mm установка заподлицо
NO
DC NPN
2 m PVC (поливинилхлорид)-Кабель
IP 67
3-проводный
Температура окружающей среды -25...80 °C
Частота переключения 900 Hz

Датчик индуктивный IFM IT5003 (ITB3001-ANKG) предназначен для бесконтактного обнаружения металлических объектов в промышленной автоматике. Модель используется в системах позиционирования, подсчёта изделий, контроля наличия детали на конвейерах и в сборочных линиях. Заподлицо устанавливаемое исполнение облегчает монтаж в металлические поверхности и снижает риск механического повреждения активной поверхности.

Работа основана на изменении электромагнитного поля при приближении металлической цели. Выходной каскад NPN с нормально разомкнутой логикой обеспечивает совместимость с широким спектром ПЛК и модулей ввода. Кабельное исполнение с заранее установленным PVC-кабелем упрощает подключение и снижает вероятность ошибок при монтаже. Степень защиты позволяет применять устройство в зонах с пылью и брызгами при соблюдении правил прокладки кабеля и герметизации вводов.

Область применения и монтаж

IFM IT5003 применяется в машиностроении, упаковочном оборудовании, транспортёрах, на участках обработки металла. Для стабильной работы рекомендуется:

Соблюдать требования к заподлицо монтажу и минимальным расстояниям между датчиками и металлическими поверхностями.
Обеспечить правильную полярность питания и корректную схему подключения выхода NPN (нагрузка на плюс питания, общий — на “0”).
Использовать разгрузку кабеля и соблюдение минимального радиуса изгиба, исключить натяжение и скрутки.
Избегать установки в зонах сильных электромагнитных помех без экранирования и фильтрации питания.
При наличии вибраций применять фиксацию корпуса с рекомендованным моментом затяжки.

Причины поломок

Механические повреждения кабеля или активной поверхности (удары, перетирание, перегибы, натяжение).
Перенапряжения и импульсные помехи в цепи питания (от силовых нагрузок, частотных преобразователей) без защиты.
Короткое замыкание или перегрузка по току на выходе при неверном подключении нагрузки.
Нарушение герметизации в месте ввода кабеля, попадание влаги, масел и охлаждающих жидкостей при неправильной укладке.
Превышение рабочих температур или длительная работа рядом с горячими поверхностями.
Неправильный монтаж (несоблюдение зазоров при заподлицо установке), приводящий к перегреву и нестабильности порога срабатывания.
Налипание металлической стружки на активную поверхность, вызывающее ложные срабатывания.

Как понять, что запчасть вышла из строя

Отсутствие переключения выхода при поднесении металлической цели на рабочее расстояние.
Нестабильная работа: самопроизвольные срабатывания, «дрожание» сигнала, существенный дрейф точки срабатывания.
Постоянно открытый или постоянно закрытый выход независимо от наличия объекта.
Повышенное потребление, нагрев корпуса, срабатывание защиты по питанию.
Визуальные повреждения: трещины, нарушенная изоляция, следы коррозии, влага под прозрачными элементами.

Для проверки отключите нагрузку и подайте номинальное питание, измерьте состояние выхода мультиметром при приближении стандартной металлической мишени. Осмотрите кабель по всей длине, проверьте целостность изоляции и отсутствие короткого замыкания между жилами и на корпус. При наличии сомнений замените датчик на заведомо исправный для сравнительной диагностики.

Рекомендации по эксплуатации и уходу

Периодически очищайте активную поверхность от пыли, смазок и металлической стружки мягкой неабразивной салфеткой.
Проверяйте крепёж и отсутствие люфтов, особенно на участках с вибрацией.
Раз в регламентный период осматривайте кабель, ввод и точки изгиба, применяйте защитные гофры/рукава в абразивной или маслонасыщенной среде.
Ставьте фильтры и ограничители перенапряжений на линии питания, используйте гашение индуктивных всплесков на катушках реле и клапанов.
Соблюдайте температурный режим и дистанции от источников тепла; не превышайте допустимую частоту коммутации в конкретном цикле.
При конфигурировании входов ПЛК для NPN-логики используйте корректные подтягивающие резисторы и общий «0».
Храните запасной датчик в сухом помещении в заводской упаковке, избегайте сильных изгибов кабеля при складировании.

Соблюдение этих рекомендаций продлевает срок службы IFM IT5003 (ITB3001-ANKG) и снижает вероятность отказов в непрерывных производственных циклах.

Характеристики

Производитель	IFM
Тип запчасти	Датчик (сенсор)
