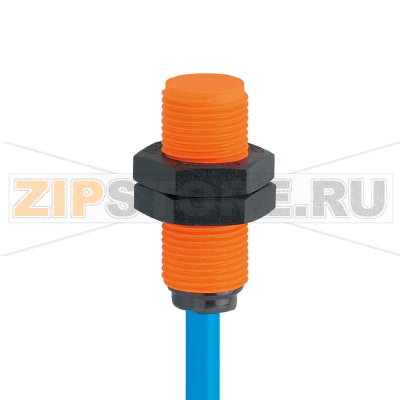

Датчик индуктивный NAMUR IFM NF5003

Описание товара

• Индуктивный датчик
• M12 x 1 / L = 30 mm
• Диапазон срабатывания 4 mm незаподлицо
• NC
• DC NAMUR
• 2 m PVC (поливинилхлорид)-Кабель
• IP 67
• 2-проводный
• Температура окружающей среды -20...80 °C
• Частота переключения 1500 Hz

Датчик индуктивный NAMUR IFM NF5003 (каталожный номер IF-2004-N/1D/1G) предназначен для бесконтактного обнаружения металлических объектов в системах автоматизации. Интерфейс NAMUR предполагает работу через соответствующий усилитель, изолятор или входной модуль ПЛК с поддержкой NAMUR. Такая схема обеспечивает стабильную индикацию состояний и повышает помехоустойчивость на длинных линиях.

Назначение и применение

IFM NF5003 используется для контроля присутствия и положения изделий на конвейерах, фиксации крайних положений механизмов, подсчета импульсов от металлических меток и в задачах позиционирования. Незаподлицо-монтаж обеспечивает большую зону чувствительности при условии соблюдения монтажных расстояний от металлоконструкций.

Монтаж и подключение

При установке датчика соблюдайте требования к незаподлицо-монтажу: между активной поверхностью и окружающими металлическими элементами должно оставаться технологическое расстояние, предотвращающее «заглушение» чувствительного поля. Резьба M12 × 1 упрощает фиксацию на стандартных кронштейнах. Подключение выполняется в двухпроводной схеме к входу NAMUR через соответствующий модуль. Не подключайте датчик напрямую к обычным дискретным PNP/NPN входам — требуется согласование по интерфейсу NAMUR. Прокладывайте кабель вдали от силовых линий и частотных преобразователей, используйте экранирование и правильное заземление согласно проектной документации.

Как понять, что запчасть вышла из строя

• Отсутствуют переключения при прохождении металлической цели в рабочей зоне, хотя механика и зазор не изменились.
• Срабатывание стало нестабильным: произвольные импульсы, «дрожание» сигнала, смещение точки срабатывания.
• Ток на выходе не меняется между двумя уровнями, ожидаемыми для интерфейса NAMUR, при приближении и удалении цели (проверяется через усилитель/входной модуль или измерением в цепи).
• Регулярные ложные аварии на входе ПЛК, связанные с заниженным уровнем сигнала или обрывом линии.
• Видимые повреждения кабеля, трещины корпуса, следы влаги под разъемными соединениями.

Типичные причины поломок

• Неправильное подключение: подача питания не по схеме NAMUR, переполюсовка, подключение к неподходящему входу без согласующего модуля.
• Механические воздействия: перегиб или натяжение кабеля, удар по активной поверхности, вибрации без должной фиксации.
• Воздействие среды: попадание влаги при нарушенной герметизации, агрессивные химикаты, разрушающие PVC-изоляцию, эксплуатация вне допустимого температурного диапазона.
• Нарушение правил монтажа незаподлицо (слишком близко к металлу) — постоянное «заглушение» поля и перегрузка входа.
• Сильные электромагнитные помехи из-за прокладки рядом с силовыми кабелями и приводами.

Диагностика

Для проверки IFM NF5003 (IF-2004-N/1D/1G) используйте входной модуль/усилитель NAMUR с индикацией: при приближении металлической цели индикация и состояние входа должны устойчиво изменяться. При отсутствии модуля выполните контроль токовой петли — в соответствии со стандартом NAMUR уровни «металл есть/нет» различимы по току. Дополнительно проверьте зазор к цели, чистоту активной поверхности и целостность кабеля по всей длине.

Рекомендации по эксплуатации и уходу

• Периодически очищайте активную поверхность от пыли и металлической стружки мягкой сухой салфеткой; не используйте абразивы и агрессивные растворители.
• Осматривайте кабель: отсутствие надрывов, трещин, защемлений; разгружайте от натяжения, фиксируйте кабель на опорах.
• Проверяйте затяжку крепежа на резьбе M12 и правильность положения датчика относительно цели.
• Не допускайте длительного воздействия влаги при нарушенной герметизации; контролируйте уплотнения и вводы.
• Раз в регламентный период проводите контрольное измерение точки срабатывания на эталонной металлической цели и проверку стабильности сигнала через модуль NAMUR.
• При модернизации или замене соблюдайте совместимость по интерфейсу и параметрам входа, не смешивайте NAMUR с 3‑проводными PNP/NPN без согласующих устройств.

Соблюдение рекомендаций по монтажу, правильное согласование интерфейса NAMUR и регулярное техническое обслуживание обеспечивают стабильную работу датчика индуктивного NAMUR IFM NF5003 в составе системы автоматизации.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик индуктивный NAMUR IFM NF5003.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик индуктивный NAMUR IFM NF5003 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
