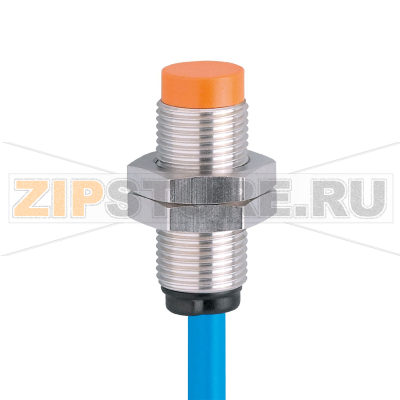

Датчик индуктивный NAMUR IFM NF5004

Описание товара

• Индуктивный датчик
• M12 x 1, L = 30 mm
• Диапазон срабатывания: 4 mm, незаподлицо
• Контакт: NC
• Интерфейс: DC NAMUR
• Кабель: 2 m, PVC (поливинилхлорид)
• Степень защиты: IP67
• Схема: 2-проводный
• Температура окружающей среды: -20…+80 °C
• Частота переключения: 1500 Hz

Индуктивный датчик NAMUR IFM NF5004 (каталожный номер IFA2004-N/1D/1G) предназначен для надежного бесконтактного обнаружения металлических объектов в системах автоматизации, где требуется intrinsically safe/низкоэнергетический интерфейс по стандарту NAMUR. Датчик формирует сигнал, который считывается через соответствующий усилитель/барьер NAMUR или специальный вход ПЛК. Такое решение часто выбирают там, где важна помехоустойчивость, стабильность порога срабатывания и диагностические функции барьера.

Конструкция рассчитана на работу в производственных условиях с воздействием пыли, влаги и вибраций. Кабельное исполнение упрощает монтаж в ограниченном пространстве и снижает риски, связанные с разъемными соединениями. Незаподлицовый монтаж позволяет получать стабильное обнаружение при необходимости увеличенного рабочего вылета, при этом важно соблюдать рекомендации по зазорам до окружающего металла.

Области применения — конвейерные линии, упаковочное и пищевое оборудование, станки, контроль положения конечных упоров, подсчет деталей и контроль скорости по меткам. Датчик IFM NF5004 удобен для модернизации существующих участков, где уже используется барьер/усилитель NAMUR, а также для построения новых линий с централизованной диагностикой входов.

Признаки неисправности

• Отсутствие реакции на металлическую мишень или нестабильное срабатывание (дрожание контакта, самопроизвольные переключения).
• Постоянное «включенное» или «выключенное» состояние на индикаторах барьера/входа ПЛК, отсутствие изменения состояния при поднесении мишени.
• Сигналы аварии или «обрыв/короткое замыкание датчика» на модуле усилителя/барьера NAMUR.
• Аномальное потребление цепи датчика относительно типовых значений для NAMUR-входа (определяется по индикации или измерениями на барьере).
• Видимые повреждения активной поверхности, трещины корпуса, следы влаги в месте ввода кабеля, пережимы и надломы жил.

Типовые причины отказов

• Неправильный монтаж незаподлицо: недостаточные боковые зазоры или близость массивных металлических элементов, вызывающие ложные срабатывания и перегрузку чувствительного узла.
• Подключение не к NAMUR-входу/барьеру, ошибки полярности, импульсные перенапряжения при пуске/останове приводов.
• Механические повреждения кабеля из-за частых перегибов, натяжения, зажатия или контакта с острыми кромками.
• Воздействие агрессивных сред, масел и СОЖ, не совместимых с материалами корпуса и оболочки кабеля.
• Превышение допустимых температур или тепловые циклы, ускоряющие старение герметиков.
• Налипание металлической стружки/пыли на активной поверхности, ухудшающее чувствительность и вызывающее ложные срабатывания.
• Сильная вибрация и ослабление крепежа, приводящие к изменению зазора до мишени.

Как понять, что запчасть вышла из строя

• Выполнить визуальный осмотр: целостность корпуса и кабельного ввода, отсутствие трещин, следов коррозии и влаги.
• Проверить индикацию и диагностику на барьере/входном модуле: переходы состояния при поднесении эталонной металлической мишени.
• Сравнить работу с заведомо исправным датчиком NAMUR в том же канале (перестановка по месту) — если неисправность «переезжает» с датчиком, причина в нем.
• Измерить на стороне барьера ток/состояние канала согласно руководству барьера; отсутствие изменения при имитации мишени указывает на отказ.
• Проверить целостность жил кабеля в обесточенном состоянии (обрыв/межжилное КЗ), не применяя высоковольтные испытания, чтобы не повредить электронику.

Рекомендации по уходу и эксплуатации

• Периодически очищать активную поверхность от стружки и загрязнений мягкой кистью или безворсовой салфеткой; не использовать абразивы и агрессивные растворители.
• Соблюдать требуемые зазоры незаподлицового монтажа и исключать постоянный контакт с мишенью; контролировать соосность и расстояние.
• Прокладывать кабель с учетом минимального радиуса изгиба, избегать постоянного натяжения и близости к силовым линиям на длинных параллельных участках.
• Применять совместимые барьеры/усилители по стандарту NAMUR и корректно настраивать пороги/диагностику согласно документации на входной модуль.
• Обеспечить защиту от импульсных перенапряжений и качественное заземление шкафа управления.
• Периодически проверять крепеж и состояние уплотнений, при первых признаках износа проводить замену.
• Хранить в сухом и чистом месте, избегать длительного воздействия прямого солнечного света и агрессивных паров.
• Вести журнал осмотров и замены, держать в резерве совместимую запасную единицу с тем же каталожным номером IFA2004-N/1D/1G.

Датчик индуктивный NAMUR IFM NF5004 (IFA2004-N/1D/1G) при правильном монтаже и подключении обеспечивает стабильную работу и прогнозируемую диагностику через барьер, что упрощает обслуживание и снижает простои оборудования.
