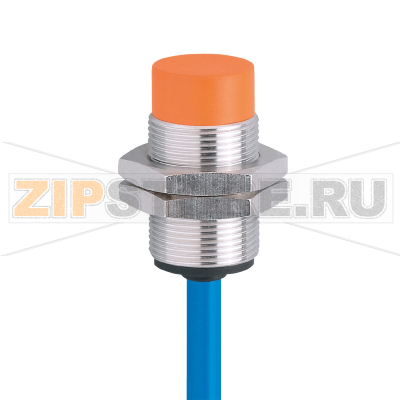

Датчик индуктивный NAMUR IFM NG5010

Описание товара

Назначение и особенности

Датчик индуктивный NAMUR IFM NG5010 (каталожный номер IGA2008-N/10M/1D/1G/2G) предназначен для надежного бесконтактного обнаружения металлических объектов в промышленной автоматике. Типовой сценарий — контроль положения, концов ходов, скорости и наличия деталей на конвейерных линиях и в сборочных системах. Исполнение NAMUR предполагает токовый принцип сигнализации и работу через согласованный усилитель/барьер, что повышает устойчивость к помехам и позволяет применять датчик в ответственных цепях управления.

Подключение и работа NAMUR

IFM NG5010 — 2‑проводный датчик с интерфейсом NAMUR. Для корректной работы требуется совместимый усилитель/преобразователь сигнала (часто с гальванической развязкой), который интерпретирует уровни тока как «сработано/не сработано». Подача питания напрямую, как на стандартные индуктивные датчики с выходом PNP/NPN, недопустима и может привести к выходу из строя. При монтаже учитывайте требование к незаподлицовому установлению и соблюдайте рекомендованные свободные зоны вокруг активной поверхности.

Признаки неисправности

• Отсутствие переключения на согласующем модуле при уверенном подведении металлической мишени.
• Нестабильная работа: самопроизвольные срабатывания, «дребезг» индикации, заметное снижение дистанции обнаружения.
• Постоянное «залипание» в одном состоянии (NC‑канал постоянно воспринимается как разомкнутый или замкнутый).
• Сильный дрейф точки срабатывания после прогрева или при вибрации.
• Неисправность выявляется также по индикации на барьере/усилителе: сигнал вне допустимой зоны или аварийный режим.

Основные причины поломок

• Неправильное питание и подключение: попытка использовать датчик без NAMUR‑усилителя, переполюсовка, ошибки разводки.
• Механическое повреждение 10‑метрового PVC‑кабеля: заломы, растяжение, перетирание об кромки, нарушение герметичности ввода.
• Попадание влаги и загрязнений при несоблюдении требований IP67, повреждение лицевой поверхности, ударные нагрузки.
• Некорректный монтаж (заподлицо для незаподлицового исполнения), налипание металлической стружки на активную зону.
• Выход за допустимые температурные условия, длительный перегрев, влияние химически агрессивных сред на оболочку и кабель.
• Помехи и импульсные перенапряжения при отсутствии экранирования и надлежащего заземления системы.

Как понять, что запчасть вышла из строя

• Осмотрите корпус IFM NG5010 и кабель: трещины, деформация, следы влаги или коррозии, повреждение активной поверхности.
• Проверьте правильность зазора и ориентации мишени. При неизменных условиях отсутствует реакция — вероятна неисправность.
• Измерьте ток в линии NAMUR согласно методике вашего усилителя/барьера. Если уровни вне допустимой зоны, датчик или кабель поврежден.
• Проведите тест целостности кабеля омметром (обрыв/межвитковое КЗ), оцените качество клеммных соединений.
• Сделайте подкидную замену на заведомо исправный IGA2008-N/10M/1D/1G/2G: восстановление работы подтвердит отказ исходного датчика.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте активную поверхность от стружки и наслоений мягкой щеткой; не используйте абразивы и агрессивные растворители.
• Соблюдайте требования к незаподлицовому монтажу и свободным зонам вокруг датчика; затягивайте гайки с рекомендованным моментом.
• Обеспечьте герметичность: применяйте уплотнения, ровные посадочные поверхности, не допускайте длительного воздействия воды под давлением.
• Защитите кабель: фиксируйте в лотках, выдерживайте минимальный радиус изгиба, исключайте растягивающие и скручивающие нагрузки, избегайте параллельной прокладки рядом с силовыми линиями.
• Используйте только совместимые NAMUR‑усилители/барьеры, корректно задавайте логику NC и фильтры помех, контролируйте заземление.
• Периодически (раз в 6–12 месяцев) проверяйте стабильность срабатывания, индикацию на модуле, состояние кабеля и крепежа.
• Храните и транспортируйте датчик IFM NG5010 в сухом месте, в упаковке производителя, соблюдая температурный режим.

Соблюдение указанных рекомендаций повышает ресурс IGA2008-N/10M/1D/1G/2G и снижает риск неплановых остановок оборудования. При замене ориентируйтесь на точную модель датчика, условия монтажа и тип применяемого NAMUR‑усилителя.
