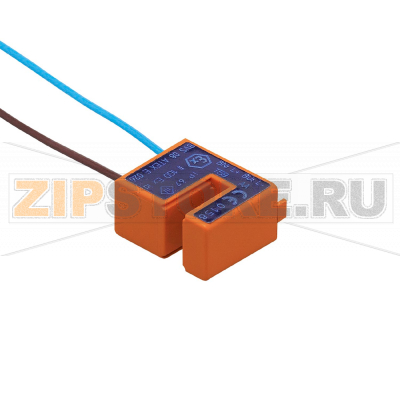

Датчик индуктивный NAMUR щелевого типа IFM N7S23A

Описание товара

• Датчик щелевого типа
• 19 x 10 x 15 mm
• NC
• DC NAMUR
• 0,065 m
• IP 67
• 2-проводный
• Температура окружающей среды -40...100 °C
• Частота переключения 3000 Hz

Датчик индуктивный NAMUR щелевого типа IFM N7S23A (каталожный номер I7S23,5-N/1G/1D) применяется для надежного контроля прохождения металлических меток, пластин и флажков в зоне прореза. Щелевой формат облегчает точное позиционирование и обеспечивает стабильное переключение в компактном корпусе. Благодаря двухпроводному выходу NAMUR датчик удобен для эксплуатации через соответствующий барьер/усилитель, включая зоны с повышенными требованиями к безопасности и помехоустойчивости.

Назначение и принцип работы

Устройство формирует электромагнитное поле внутри щели; при прохождении металлического объекта поле изменяется, и состояние выхода переключается по логике NC. Решение устойчиво к вибрациям и механическим допускам, подходит для высокоскоростных операций на конвейерах, в сборочных приспособлениях и узлах подачи. IFM N7S23A используют там, где требуется повторяемость срабатывания и аккуратная интеграция в ограниченном пространстве.

Монтаж и подключение

Рекомендуется устанавливать датчик так, чтобы направление движения метки проходило по центру прореза. Следите за отсутствием постоянных металлических предметов в зоне щели, которые могут вызывать ложное срабатывание. Подключение выполняется к входу типа NAMUR через соответствующий барьер/усилитель; это обеспечивает правильную интерпретацию токовых уровней и защиту цепей. Для сохранения герметичности IP67 используйте корректные уплотнения, разъемы и разгрузку натяжения кабеля, исключите изгибы с малым радиусом и натяжение на выводах.

Типичные причины отказов

• Попадание и накопление металлической стружки или окалины в щели, приводящее к постоянному «замкнутому» состоянию.
• Механическое повреждение корпуса или деформация вилки из-за ударов и перегрузок при наладке.
• Нарушение изоляции или перелом кабеля, заломы в местах подвода.
• Неправильное подключение к не-NAMUR входу, перегрузка или отсутствие барьера/усилителя.
• Влага и конденсат при нарушении герметизации, коррозия контактных зон.
• Экстремальные температуры, выход за допустимый диапазон при пусках/остановах.
• Сильные электромагнитные помехи, отсутствие экранирования и заземления.
• Длительная вибрация, ослабление крепежа и постепенное смещение датчика относительно метки.

Как понять, что запчасть вышла из строя

• Сигнал на барьере/ПЛК не меняется при прохождении объекта через щель или меняется хаотично.
• Постоянное «сработанное» или «несработанное» состояние вне зависимости от наличия цели.
• Аномальный ток в цепи NAMUR (значительно ниже или выше ожидаемого уровня), ошибки диагностики на модуле ввода.
• Ложные срабатывания без видимой причины, «дребезг» сигнала при стабильном процессе.
• Видимые повреждения: трещины корпуса, следы влаги, коррозия, повреждение кабеля или разъема.
• Результат перекрестной проверки: при замене на исправный аналогичный датчик проблема исчезает.

Рекомендации по уходу и профилактике

• Регулярная очистка щели от стружки и пыли мягкой кистью или сухим сжатым воздухом; не применять абразивы и агрессивные растворители.
• Организация защиты от попадания стружки (экраны, направляющие), правильная ориентация датчика относительно источника загрязнений.
• Периодическая проверка крепежа и положения датчика; исключить люфт и смещение относительно метки.
• Контроль состояния кабеля: достаточный радиус изгиба, фиксация, отсутствие натяжения и защита от перетирания.
• Корректная прокладка проводов вдали от силовых линий и преобразователей; при необходимости использовать экранированный кабель с правильным заземлением.
• Регулярная функциональная проверка через барьер/усилитель NAMUR в штатных условиях процесса.
• Соблюдение герметичности IP67: проверять уплотнения, не направлять струю под высоким давлением на зону ввода кабеля.

IFM N7S23A (I7S23,5-N/1G/1D) оптимален для задач позиционирования в ограниченном пространстве, где важны повторяемость, устойчивость к загрязнениям и правильная интеграция в цепи NAMUR. При следовании рекомендациям по монтажу и уходу датчик обеспечивает длительную и предсказуемую работу технологического узла.
