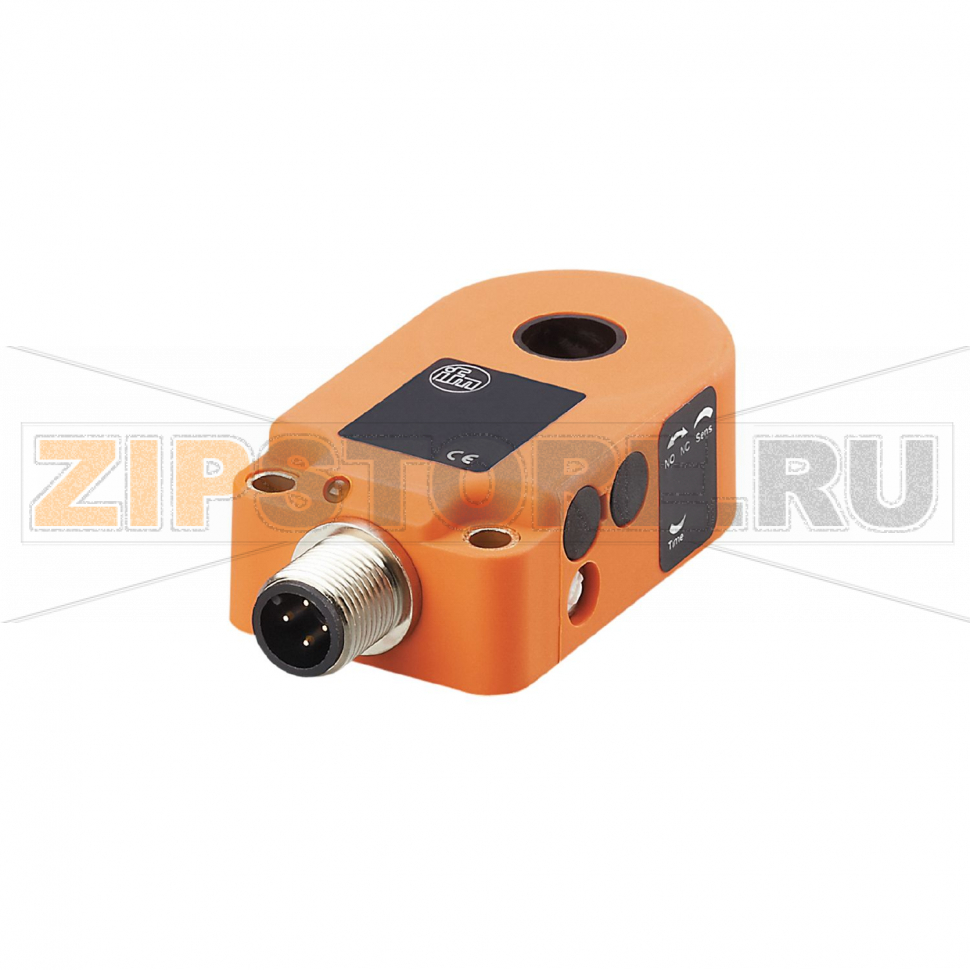

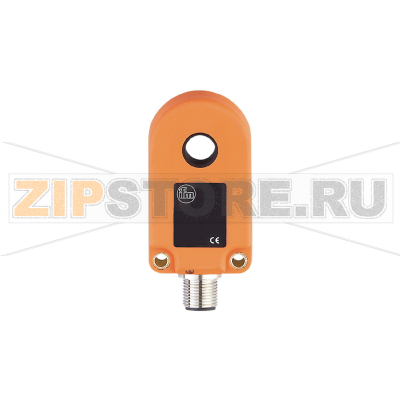

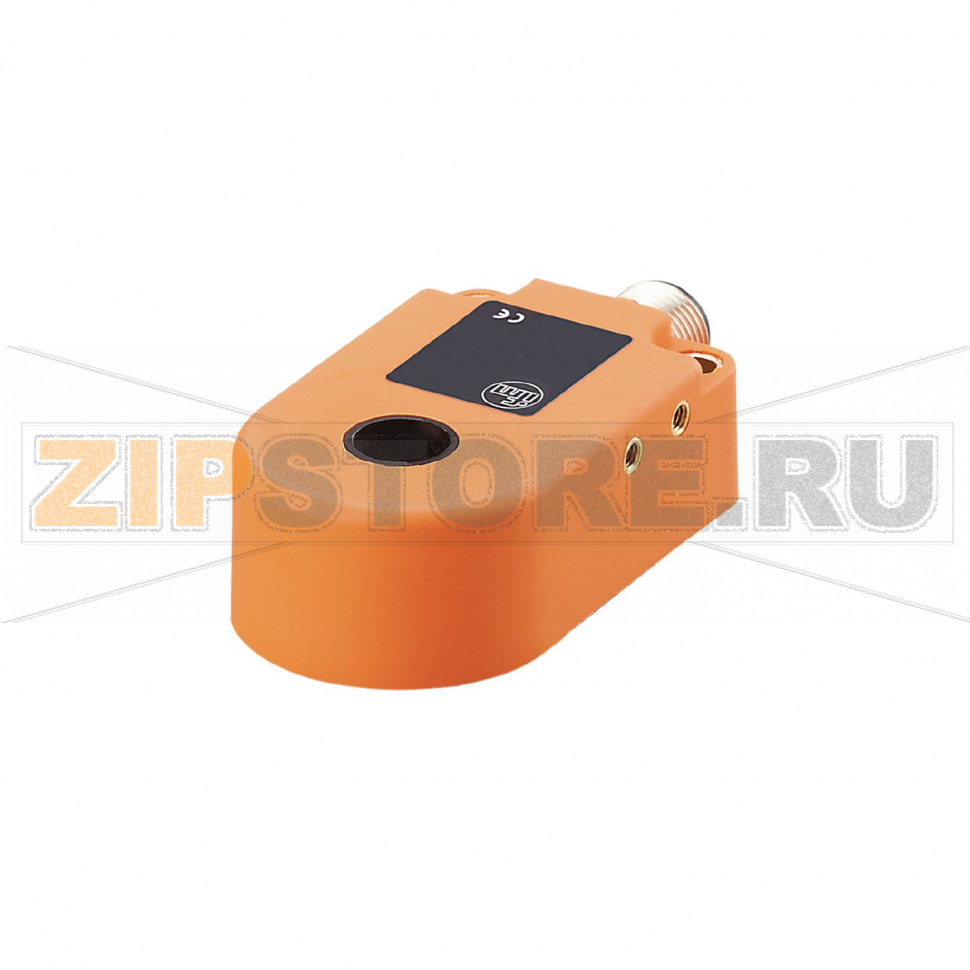

Датчик кольцевой индуктивный IFM I7R203

Описание товара

• Тип: Кольцевой датчик
• Габариты: 60 x 35 x 20 mm
• Выход: нормально открытый / нормально закрытый (по выбору)
• Интерфейс: DC PNP
• Подключение: M12 разъем
• Степень защиты: IP67
• Схема подключения: 3-проводный
• Температура окружающей среды: -25...70 °C

Датчик кольцевой индуктивный IFM I7R203 (каталожный номер I7R3010-FPKG/DY/US-100-IPF) предназначен для надежного обнаружения металлических объектов, проходящих через его кольцевое окно. Компактная форма и стандартное разъемное подключение упрощают интеграцию в линии подачи метизов, контроль наличия деталей в вибропитателях, учет мелких металлических изделий, мониторинг обрыва проволоки и выявление заклиниваний при транспортировке.

Назначение и применение

IFM I7R203 используют там, где требуется фиксировать пролетающие детали без физического контакта и без вмешательства в кинематику узла. Он стабильно работает в условиях производства, устойчив к загрязнениям и типичным промышленным помехам. В узлах сборки и упаковки датчик помогает контролировать поток изделий, предотвращать простои из‑за отсутствия или скопления деталей, а также обеспечивать корректный учет.

Признаки неисправности

• Отсутствие переключения при прохождении металлических объектов через окно.
• Постоянное срабатывание (выход все время активен) без присутствия объекта.
• Нестабильная работа: ложные срабатывания, «дребезг» сигнала, плавающий порог.
• Отсутствие индикации на корпусе либо индикация не соответствует фактическому состоянию выхода.
• Перегрев корпуса, короткое замыкание на выходе или срабатывание защиты по току в внешнем устройстве.

Распространенные причины поломок

• Механические воздействия: удары, перекосы при монтаже, превышение допустимых нагрузок на корпус.
• Неправильное подключение: переполюсовка, подача неподходящего напряжения, короткое замыкание нагрузки.
• Попадание влаги при повреждении уплотнения разъема или недостаточной степени защиты соединения.
• Агрессивные среды, абразивная пыль, налипание стружки и металлической пыли в зоне окна.
• Перегрев или работа за пределами допустимой температуры окружающей среды.
• Электромагнитные помехи от силового оборудования при отсутствии правильного заземления и экранирования.

Как понять, что запчасть вышла из строя

Проверьте наличие питания и корректность распиновки M12. Измерьте напряжение на выходе датчика при прохождении контрольного металлического образца через окно: состояние должно четко меняться согласно выбранной логике (NO/NC). Отсутствие реакции, постоянный активный уровень или хаотичные переключения при исключенных внешних помехах указывают на неисправность. Визуально осмотрите окно: сильное налипание металлической пыли может имитировать присутствие объекта. Если очистка не влияет на поведение, вероятно повреждение чувствительного узла или электроники.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте кольцевое окно от пыли, стружки и масла. Используйте мягкую щетку и неабразивные чистящие средства.
• Проверяйте фиксацию датчика и кронштейнов, избегайте перекосов и избыточного усилия при затяжке.
• Контролируйте состояние уплотнительного кольца на M12 разъеме, обеспечивайте сухость и чистоту контактной группы.
• Соблюдайте кабельную разводку: разносите сигнальные линии от силовых, применяйте экранирование и надежное заземление.
• Исключайте перегрузку по току на выходе, используйте правильные нагрузки и защиту от импульсных перенапряжений.
• Поддерживайте чистоту в зоне датчика: предотвращайте постоянное присутствие металлических частиц в окне.
• Периодически выполняйте контрольную проверку с тестовым образцом, чтобы убедиться в стабильности срабатывания.

При замене используйте оригинальную запчасть IFM I7R203 с артикулами серии I7R3010-FPKG/DY/US-100-IPF, чтобы сохранить совместимость по монтажу и электрическим параметрам с существующей системой.
