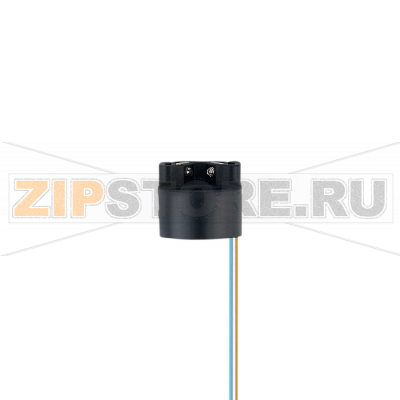

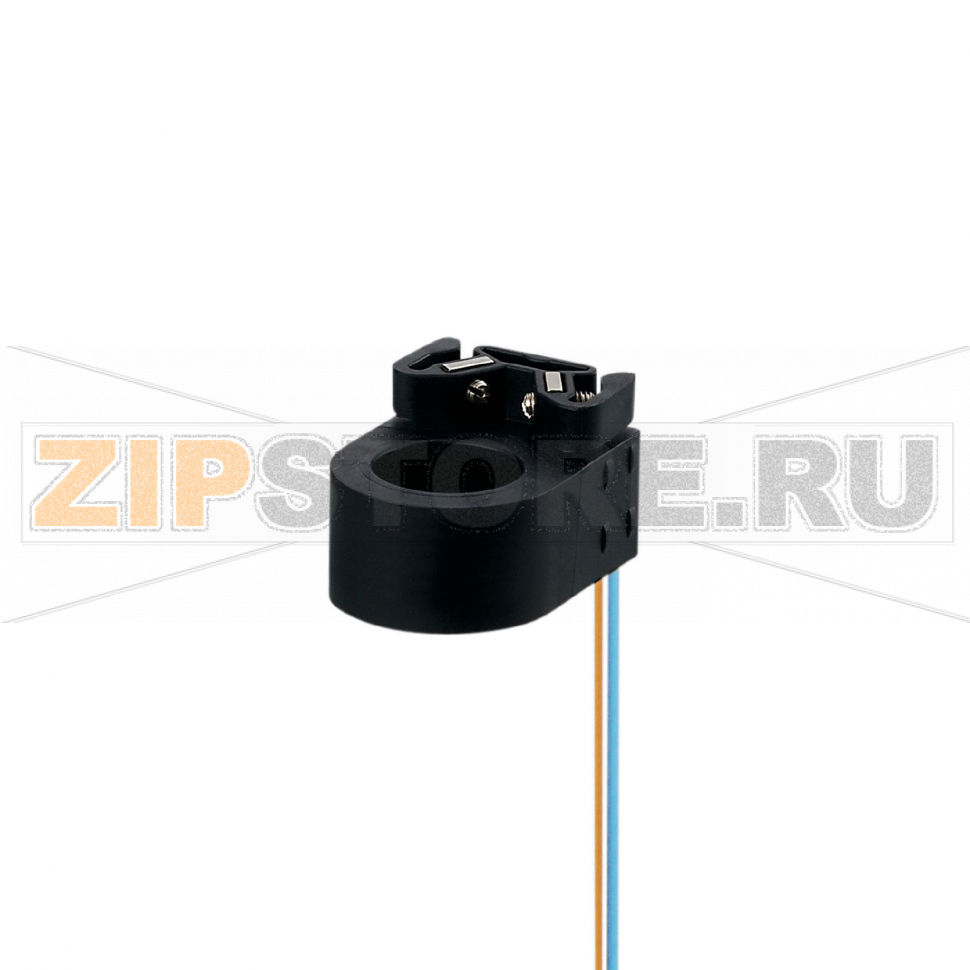

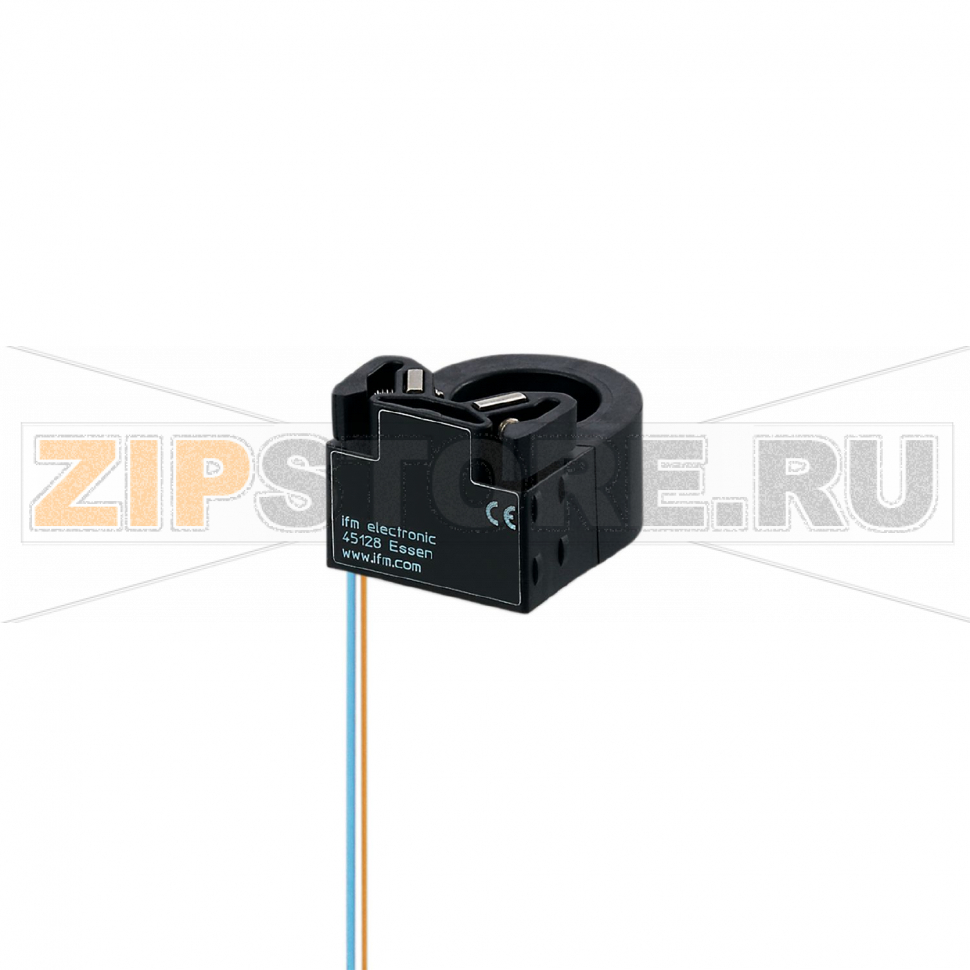

Датчик кольцевой индуктивный NAMUR IFM N7R30A

Описание товара

Датчик кольцевой индуктивный NAMUR IFM N7R30A (каталожный номер I7R2015-N/2M/1G/1D) применяется для бесконтактного обнаружения металлических объектов, проходящих через окно чувствительного элемента. Форм-фактор удобен для подсчета метизов, контроля проволоки и прутка, отслеживания мелких деталей на вибропитателях и конвейерах, а также для фиксации обрыва или присутствия материала. Выход NAMUR обеспечивает двухпроводный токовый сигнал низкой мощности и подключается через соответствующий изолирующий усилитель/барьер или входной модуль PLC с поддержкой NAMUR.

Назначение и принцип работы

NAMUR IFM N7R30A создаёт электромагнитное поле в зоне кольцевого проёма. Когда в поле попадает металлическая деталь, изменяется индуктивность, что приводит к переключению состояния (NC). Благодаря отсутствию механических частей и высокой частоте срабатывания датчик устойчив к износу и пригоден для агрессивных производственных условий, где требуется IP67 и широкий температурный диапазон.

Монтаж и подключение

• Подключайте датчик к сертифицированному усилителю/барьеру NAMUR; прямое подключение к дискретному входу без согласования недопустимо.
• Размещайте сенсор так, чтобы проходящие детали не касались стенок кольца; исключите удары и вибрацию корпуса.
• Кабель прокладывайте с соблюдением минимального радиуса изгиба, вдали от силовых трасс и источников сильных ЭМ-помех; при необходимости используйте экранирование и заземление по схеме производителя усилителя.
• Регулярно проверяйте корректный запас по срабатыванию тестовой деталью, характерной для вашего процесса.

Типовые причины поломок

• Механическое повреждение кольца из-за удара деталью или инструмента.
• Постоянное «залипание» срабатывания из-за накопления металлической стружки или абразива внутри окна.
• Неправильное подключение к несогласованному входу, перегрузка по току или перенапряжение.
• Попадание влаги в кабельный ввод при нарушении герметичности, повреждение оболочки кабеля.
• Длительная работа за пределами допустимых температур, термоудары.
• Агрессивные среды (масла, растворители), разрушающие материалы корпуса и кабеля.
• Сильные электромагнитные поля, сварочные токи без достаточной помехозащиты.
• Усталость проводников при постоянной вибрации, ослабление крепежа.

Как понять, что запчасть вышла из строя

• Датчик не реагирует на проход типовой металлической детали или реагирует нестабильно.
• Индикатор состояния (если предусмотрен в данной модификации) не меняет состояние при прохождении детали.
• Усилитель/барьер NAMUR сигнализирует об аварии (ток в линии вне нормальных порогов) либо постоянно показывает «активно/неактивно» независимо от объекта.
• Излишний нагрев корпуса, следы коррозии, трещины, нарушение герметизации ввода.
• При измерении токовой петли мультиметром наблюдается постоянное значение тока без изменения при тестировании.

Диагностика перед заменой

• Очистите окно от стружки и пыли; повторите тест типовой деталью.
• Проверьте целостность кабеля и клемм, надежность подключения к усилителю NAMUR.
• Исключите внешние помехи: отключите рядом расположенные сварочные посты/частотные приводы и повторите проверку.
• Поменяйте местами входы на усилителе (если возможно) для исключения неисправности самого усилителя.

Рекомендации по уходу и эксплуатации

• Периодическая сухая чистка окна мягкой щеткой; при необходимости применяйте неагрессивные очистители, совместимые с материалом корпуса.
• Контроль состояния кабельного ввода и гермоввода; при малейших признаках нарушения герметичности замените уплотнения.
• Еженедельный быстрый функциональный тест эталонной деталью; фиксация результатов в журнале.
• Раз в квартал проверка крепежа и виброразвязки, ревизия маршрутов кабелей.
• Используйте защитные экраны/кожухи там, где возможен удар детали по корпусу.
• Храните запасной датчик NAMUR IFM N7R30A (I7R2015-N/2M/1G/1D) в сухом помещении, в оригинальной упаковке, чтобы минимизировать простой при отказе.

Соблюдение правильного согласования по NAMUR, регулярная очистка зоны чувствительного кольца и контроль кабеля существенно увеличивают ресурс датчика и стабильность подсчета в потоке деталей.
