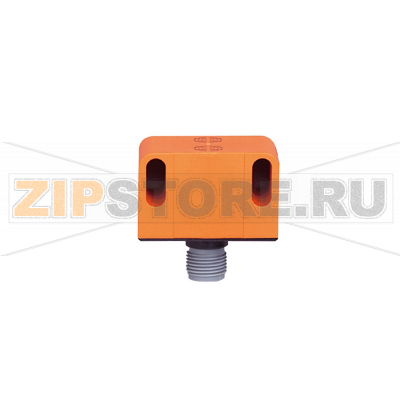

Датчик индуктивный сдвоенный NAMUR для вентильных приводов IFM NN5008

Описание товара

• Индуктивный датчик
• 40 x 26 x 26 mm
• Диапазон срабатывания: 4 mm, незаподлицо
• 2 x NC
• DC NAMUR
• M12 разъем
• IP 67
• 3-проводный
• Температура окружающей среды: -20…+80 °C
• Частота переключения: 1800 Hz

Датчик индуктивный сдвоенный NAMUR для вентильных приводов IFM NN5008 (каталожный номер IND2004DN/US100/1D/1G/2G) предназначен для надежной фиксации двух конечных положений поворотных приводов запорно-регулирующей арматуры. Компактный корпус и стандартный разъем M12 упрощают монтаж и сервис, а интерфейс NAMUR обеспечивает корректную работу в системах автоматизации с гальванически развязанными барьерами/усилителями.

Сдвоенное исполнение позволяет получать два независимых сигнала «закрыто/открыто» от одного корпуса. Конструкция рассчитана на установку «незаподлицо» с контролируемым зазором до 4 мм, что снижает требования к высокой точности позиционирования кулачков или меток на приводе. Герметичность IP67 защищает от пыли и влаги при эксплуатации на объектах с повышенной влажностью и загрязнением.

IFM NN5008, IND2004DN/US100/1D/1G/2G оптимален для клапанных островов, узлов управления воздухом и технологических линий, где важна четкая индикация конечных положений и быстрая реакция на переключение. Подключение осуществляется через M12, при этом рекомендуется применять согласованный барьер/усилитель NAMUR и соблюдать полярность, схему 2 x NC и допустимые параметры линии.

Как понять, что запчасть вышла из строя

• Оба канала фиксируются в одном состоянии (постоянно «замкнуто» или «разомкнуто») независимо от положения привода.
• Нестабильные срабатывания: ложные переключения при вибрации, ударе или без движения привода.
• Отсутствие изменения сигнала на ПЛК/усилителе NAMUR при приближении/удалении металлической метки.
• Непрохождение теста на контрольный зазор: датчик не реагирует в пределах рабочих 4 мм.
• Диагностика по току NAMUR/индикации усилителя: ток не попадает в допустимый диапазон, фиксация обрыва или короткого замыкания линии.

Типовые причины поломок

• Механические повреждения корпуса или кабельной вилки M12 из-за ударов, натяжения кабеля, вибрации.
• Нарушение герметичности: попадание влаги, масла, химических сред в разъем или под крышку уплотнения.
• Неправильный монтаж: избыточный зазор, монтаж «заподлицо» вместо «незаподлицо», смещение меток на приводе.
• Электрическое воздействие: переполюсовка, перенапряжение, наводки, отсутствие согласованного усилителя/барьера NAMUR.
• Засорение металлической стружкой или окалиной, влияющее на зону чувствительности и стабильность порога срабатывания.
• Износ/повреждение контактов разъема, микротрещины в проводниках, плохая обжимка или слабая затяжка гайки M12.

Рекомендации по монтажу и уходу

• Соблюдайте установочные расстояния: «незаподлицо» и рабочий зазор до 4 мм. Исключите попадание датчика в зону сильных магнитных полей.
• Используйте согласованный усилитель/барьер NAMUR. Проверяйте соответствие схемы 2 x NC и правильность разводки контактов в M12.
• Регулярно осматривайте разъем и кабель: отсутствие трещин, коррозии, подтеков; подтягивайте накидную гайку, контролируйте состояние уплотнительного кольца.
• Очищайте рабочую зону от металлической стружки и загрязнений. Не применяйте абразивы; предпочтительна мягкая салфетка и нейтральные чистящие средства.
• Проводите периодические функциональные проверки: имитация крайних положений привода, контроль стабильности переключений обоих каналов на ПЛК.
• Защищайте от ударов и чрезмерной вибрации. Организуйте разгрузку кабеля, чтобы избежать натяжения и перегибов у разъема.
• Соблюдайте температурный режим и класс IP при мойке оборудования: при высоконапорной мойке исключайте направленную струю в зону разъема.

Правильный монтаж и регулярный осмотр позволяют продлить срок службы датчика индуктивного сдвоенного NAMUR для вентильных приводов IFM NN5008 и обеспечить стабильную работу системы. При замене ориентируйтесь на каталожный номер IND2004DN/US100/1D/1G/2G, чтобы сохранить совместимость по габаритам, интерфейсу и электрическим параметрам.
