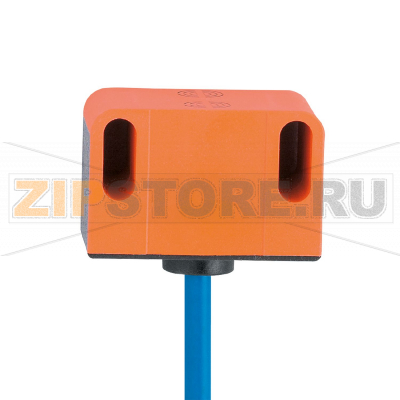

Датчик индуктивный сдвоенный NAMUR для вентильных приводов IFM NN5011

Описание товара

• Индуктивный датчик
• 40 x 26 x 26 mm
• Диапазон срабатывания: 4 mm, незаподлицо
• 2 x NC
• DC NAMUR
• 10 m силикон-кабель
• IP67
• 3-проводный
• Температура окружающей среды: -20...80 °C
• Частота переключения: 1800 Hz

Датчик индуктивный сдвоенный NAMUR для вентильных приводов IFM NN5011 (каталожный номер IND2004DN/10M/1D/1G/2G) предназначен для надёжного контроля двух положений поворотных приводов запорной арматуры. Два независимых канала позволяют одновременно отслеживать состояния «Открыто» и «Закрыто», передавая сигналы по интерфейсу NAMUR на соответствующий усилитель/барьер. Конструкция ориентирована на установку на привод с указателем положения и металлическими метками, обеспечивая стабильное срабатывание без механического контакта.

Область применения

Узлы автоматизации в системах водоподготовки, HVAC, пищевой и химической промышленности, а также в упаковочных и общепромышленных процессах. IFM NN5011 применяют там, где требуется безотказный и быстрый контроль конечных положений клапанов с минимальным обслуживанием.

Принцип работы и подключение

Каждый канал датчика реагирует на приближение металлической метки указателя. Сигнал формируется по стандарту NAMUR и подаётся на согласующий усилитель или барьер, который уже выдаёт дискретный выход для ПЛК. Для корректной работы используйте совместимые усилители, рассчитанные на NAMUR-входы, и соблюдайте полярность и экранирование кабеля на всём протяжении линии.

Типичные причины поломок

• Механические повреждения корпуса или кабеля из-за вибраций, перегибов, натяжения, ударов.
• Нарушение герметичности и попадание влаги через повреждённые уплотнения или некачественные вводы.
• Ошибки монтажа: неверный зазор до метки, смещение кронштейна, перекос указателя положения.
• Неправильное подключение к усилителю/барьеру NAMUR или несоответствие по типу/порогам.
• Электрические перегрузки, наводки, отсутствие экранирования или заземления.
• Агрессивные среды и температурные воздействия сверх допустимых, приводящие к деградации материалов и изоляции.
• Засорение рабочей зоны металлической стружкой/налётами, влияющее на достоверность срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствие переключения одного или обоих каналов при явном повороте привода и прохождении метки над чувствительной зоной.
• Ложные срабатывания или дребезг на фиксированном положении привода.
• Обе линии одновременно указывают один и тот же статус («всегда замкнуто» или «всегда разомкнуто») вне зависимости от положения.
• Несоответствие индикации на усилителе NAMUR фактическому положению (порог «активно/неактивно» не достигается).
• Визуальные дефекты: трещины корпуса, следы коррозии в разъёмах/вводах, повреждения кабеля, потемнение или растрескивание оболочки.
• Нестабильная работа после прогрева/охлаждения, указывающая на деградацию электронной части.

Рекомендации по монтажу и уходу

• Обеспечьте правильный зазор и соосность датчика IFM NN5011 с метками указателя; избегайте установки «заподлицо», если это противоречит требованиям.
• Жёстко фиксируйте кронштейн, периодически проверяйте крепёж, исключайте смещение от вибрации.
• Прокладывайте кабель без острых перегибов и натяжения, используйте защитные гофры/трассы в подвижных зонах.
• Применяйте совместимые усилители/барьеры NAMUR и соблюдайте рекомендации производителя по экранированию и заземлению.
• Поддерживайте чистоту чувствительных поверхностей и зоны меток; удаляйте налёты, стружку и продукты коррозии мягкими средствами.
• Проводите плановые проверки: тест срабатывания обоих каналов по месту, контроль индикации на усилителе, визуальный осмотр кабельных вводов.
• При мойке оборудования избегайте направленного высокого давления на уплотнения и кабельные вводы; при контакте с химией проверяйте совместимость материалов.
• Соблюдайте рекомендуемые условия хранения и эксплуатации; не превышайте допустимые температурные режимы и механические нагрузки.
• При возникновении нестабильности сначала исключите проблемы с усилителем/барьером и проводкой, затем проверяйте сам датчик с тестовой металлической меткой.

IFM NN5011 с артикулами серии IND2004DN/10M/1D/1G/2G ориентирован на длительную работу с минимальным обслуживанием. При корректном монтаже, регулярном осмотре кабеля и поддержании чистоты рабочей зоны датчик обеспечивает устойчивую и воспроизводимую сигнализацию конечных положений вентильных приводов на протяжении всего срока службы.
