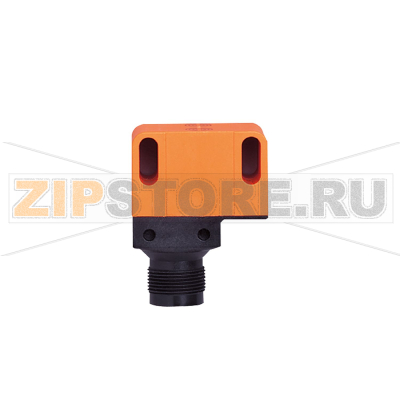

Датчик индуктивный сдвоенный NAMUR для вентильных приводов IFM NN5013

Описание товара

• Индуктивный датчик
• 40 x 26 x 26 mm
• Диапазон срабатывания 4 mm незаподлицо
• 2 x NC
• DC NAMUR
• M18 Разъем
• IP 67
• 3-проводный
• Температура окружающей среды -20...80 °C
• Частота переключения 1800 Hz

Датчик индуктивный сдвоенный NAMUR для вентильных приводов IFM NN5013 (каталожный номер IND2004DN/BS-200-K/1D/1G/2G) предназначен для надежного контроля положений «Открыто/Закрыто» на поворотных и линейных приводах арматуры. Сдвоенная конструкция обеспечивает два независимых канала фиксации конечных положений, что упрощает обратную связь в системах автоматизации и повышает диагностируемость. Интерфейс NAMUR позволяет подключение к барьерным/интерфейсным модулям или ПЛК с соответствующими входами, обеспечивая безопасную и стабильную индикацию состояния.

Корпус и геометрия рассчитаны на монтаж в типовые кронштейны приводов, а разъемная конструкция ускоряет сервис. Индуктивный принцип исключает износ механических элементов и обеспечивает высокую частоту переключений при стабильной повторяемости точек срабатывания. Защищенное исполнение позволяет эксплуатировать датчик в цеховой среде с повышенной влажностью и загрязненностью, на линиях водо-, газо- и парораспределения, а также в химической и пищевой промышленности при соблюдении пределов среды.

Причины поломок

• Механические повреждения корпуса, разъема или крепежа из‑за ударных нагрузок и вибрации.
• Неправильная установка: чрезмерный зазор до метки/флага привода, смещение или деформация исполнительного элемента, наличие массивных металлических поверхностей рядом, влияющих на зону чувствительности.
• Несоответствие интерфейса: подключение к неподходящему барьеру/входу, ошибки полярности, короткие замыкания в линии.
• Попадание влаги через незащищенный разъем, поврежденные уплотнения, капиллярный подсос по кабелю.
• Электромагнитные помехи, наводки при прокладке близко к силовым кабелям без экранирования.
• Температурные и химические воздействия, выходящие за допустимые условия окружающей среды.
• Налипание металлической стружки/пыли на рабочую поверхность, вызывающее ложные срабатывания.

Как понять, что запчасть вышла из строя

• Оба канала не переключаются при переводе привода в крайние положения, отсутствует стабильная индикация на модуле входов/барьере.
• Срабатывание хаотичное или с заметным «дрожанием» контакта, разное поведение при одинаковых условиях.
• Один канал «залип» во включенном или выключенном состоянии независимо от положения привода.
• После корректировки зазора до метки и проверки крепления точка срабатывания не возвращается в норму.
• Измеренный ток/сигнал на линии NAMUR вне допустимой зоны для «0/1» на обоих положениях.
• Визуальные дефекты: трещины, следы коррозии на контактах разъема, попадание влаги под крышку.

Рекомендации по уходу и эксплуатации

• Периодически (не реже 1 раза в 6–12 месяцев) проверяйте затяжку крепежа и выверку положения метки/флага привода относительно активной зоны датчика.
• Очищайте рабочую поверхность от металлической пыли и стружки мягкой щеткой, избегая абразивов и агрессивных растворителей.
• Контролируйте зазор: при регламентной остановке переводите привод в обе крайние позиции и фиксируйте стабильность переключения обоих каналов.
• Осматривайте уплотнения и разъем, следите за целостностью О‑рингов и правильной фиксацией кабеля; при попадании влаги — демонтируйте, просушите, замените поврежденные элементы.
• Прокладывайте сигнальные линии отдельно от силовых, используйте экранированный кабель и корректное заземление для снижения помех.
• Соблюдайте температурные и средовые ограничения; при CIP/SIP и мойке под давлением защищайте узел датчика от прямой струи.
• При замене используйте совместимые барьеры/входы NAMUR и сверяйте схему подключения согласно документации.

Применение IFM NN5013 IND2004DN/BS-200-K/1D/1G/2G на вентильных приводах обеспечивает уверенную диагностику положений арматуры и упрощает регламентное обслуживание. Своевременная очистка, контроль зазора и корректное подключение к интерфейсу NAMUR — ключевые меры для долгой и стабильной работы датчика в составе системы автоматизации.
