Интефейс инкрементного шифратора; От 5 до 24 В пост.тока; светло-серые Wago 750-631/000-010

Name: Интефейс инкрементного шифратора; От 5 до 24 В пост.тока; светло-серые Wago 750-631/000-010
Brand: Wago
SKU: 750-631/000-010

Каталожный номер 750-631/000-010

Интефейс инкрементного шифратора; От 5 до 24 В пост.тока; светло-серые Wago 750-631/000-010 - Интефейс инкрементного шифратора; От 5 до 24 В пост.тока; светло-серые Wago 750-631/000-010

Розничная цена

591 $ с НДС

array(34) { ["id"]=> string(6) "171835" ["product_id"]=> string(6) "234449" ["id_1c"]=> NULL ["sku"]=> string(15) "750-631/000-010" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-631/000-010" ["image_id"]=> NULL ["price"]=> float(56132) ["primary_price"]=> string(10) "590.845432" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(56132) ["unconverted_price"]=> float(590.84) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(56132) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 56 132 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

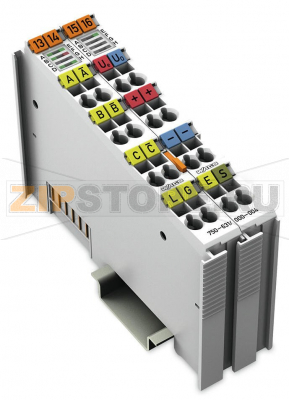

Этот модуль служит интерфейсом для подключения любого инкрементного шифратора (с выходами линейного формирователя).

16‑битный счетчик с интерфейсом квадратурного шифратора, а также 16‑битную защелку для нулевого импульса можно считывать, устанавливать или активировать. Значение счетчика быстро и без искажений передается через полевую шину в ПК, ПЛК или SCADA.

С помощью входа G возможна блокировка счетчика.

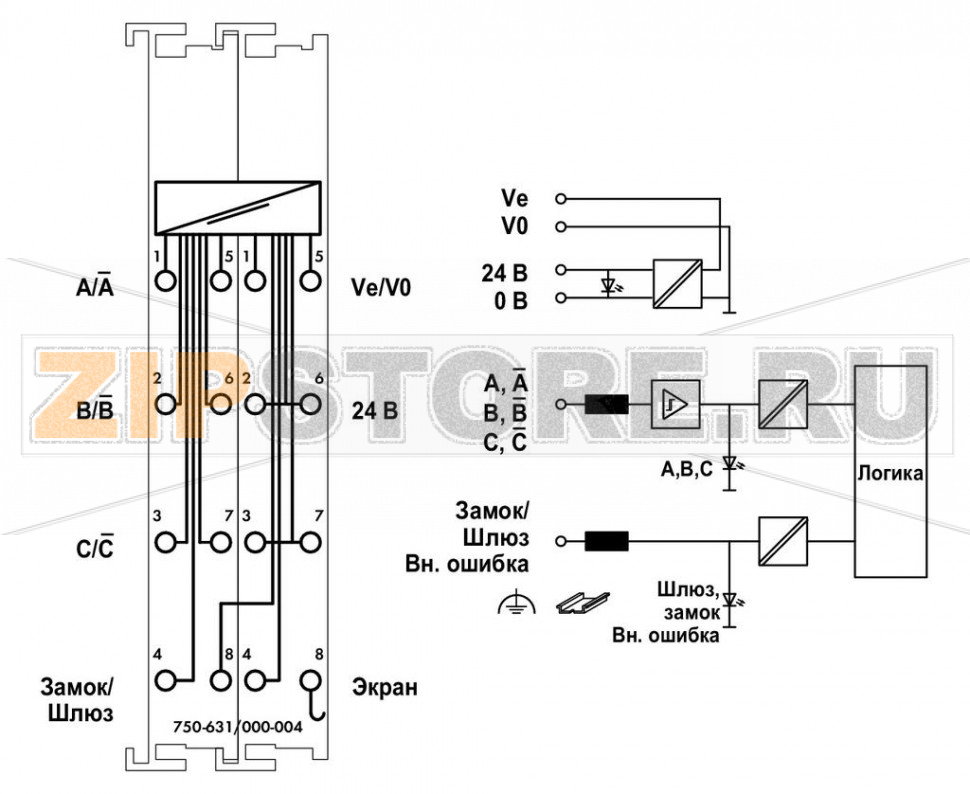

Модуль должен быть подключен к внешнему источнику питания 24 В DC. В таком случае на шифратор может быть подано питание 24 В DC или, как вариант, 5 В DC, ответвленные от внутренних контактов (Ve/V0).

Экран (щит) напрямую подсоединен к несущему DIN‑рейке.

Технические данные

Разрядность счетчика	16 бит

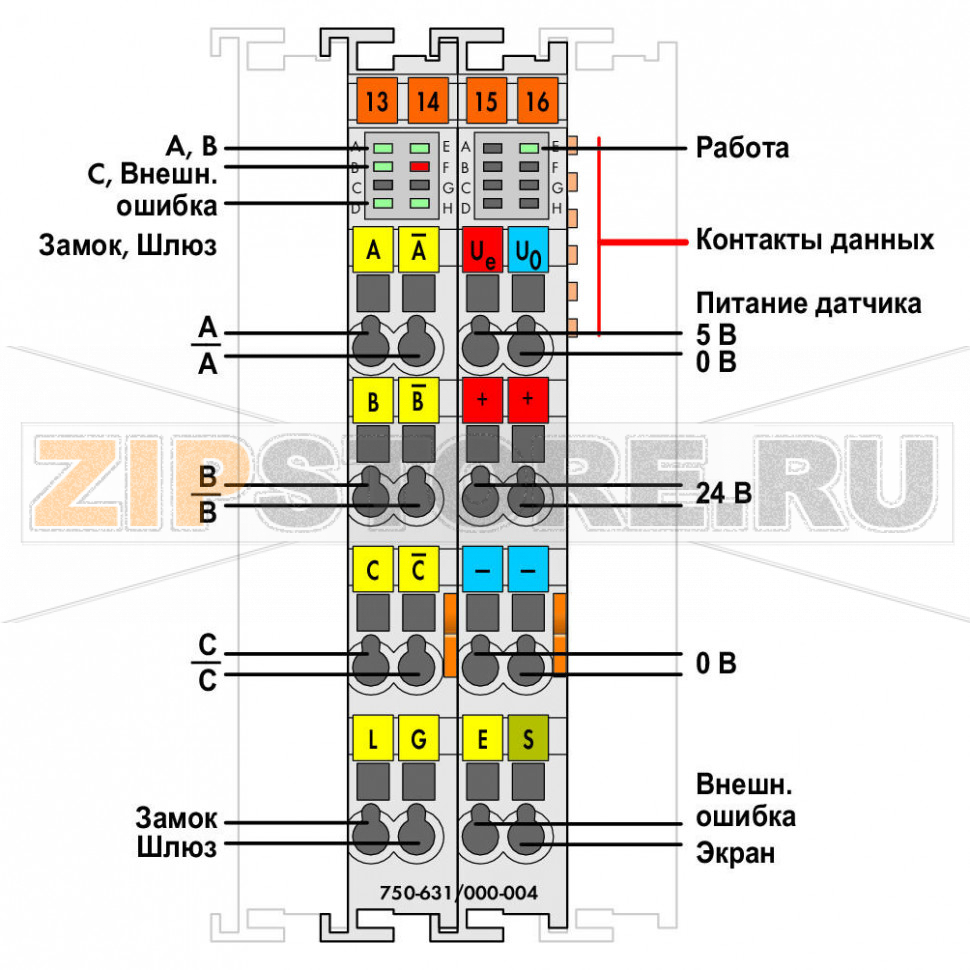

Подключение датчика	A, /A, B, /B, C, /C
Макс. ток питания датчика	200 mA
Защелка нулевого импульса	16 бит
Квадратурный дешифратор	четырехкратная оценка (x4)
Уровень сигнала (0)	VABC = 0 В, VABC¯ = 5 В; защелка/строб: 5,0 В; внешняя ошибка: 5,0 В или вход открыт
Уровень сигнала (1)	VABC = 5 В, VABC¯ = 0 В; защелка/строб: 15,0 В; внешняя ошибка: V < 0,5 В
Разрядность данных	1 × 32 бита — данные; 1 × 8 бит — управление/состояние; 1 × 8 бит — резерв
Рабочая частота	1 000 kHz
Команды	чтение, установка, включение
Системное напряжение питания	DC 5 В; через контактную шину данных
Ток потребления от системы (5 В)	50 mA
Ток потребления от полевого питания (без внешней нагрузки)	10 mA
Изоляция	500 В (система/питание)

Данные соединения

Тип соединения (1)	Входы/Выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	24 мм / 0.945 inch
Высота	69,8 мм / 2.748 inch
Высота от верхнего края DIN‑рейки	62,6 мм / 2.465 inch
Длина	100 мм / 3.937 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Вес	91,8 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Рабочая высота	0 … 2000 m
Положение установки	горизонтальное (стоя/лежа) или вертикальное
Виброустойчивость	по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
Допустимая концентрация H2S при относительной влажности 75%	10 ppm
Допустимая концентрация SO2 при относительной влажности 75%	25 ppm

Коммерческие данные

Группа товаров	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821209133
Код ТН ВЭД	85389099990

Интерфейс инкрементного шифратора WAGO 750-631/000-010 — специализированный модуль серии WAGO-I/O-SYSTEM для работы с инкрементными энкодерами с дифференциальными каналами A, B и Z. Модуль обеспечивает прием и обработку квадратурных сигналов, фиксирует нулевой импульс и передает данные в контроллер или систему верхнего уровня. Встроенные возможности блокировки счетчика и программного управления облегчают синхронизацию, обнуление и диагностику в составе автоматизированных линий и станков.

Модуль поддерживает питание шифратора от 5 до 24 В пост. тока, что позволяет подключать широкий спектр энкодеров без внешних DC/DC‑преобразователей. Экран кабеля подключается к несущей рейке, снижая уровень электромагнитных наводок при правильной организации заземления. Решение эффективно в задачах позиционирования, подсчета импульсов, контроля скорости и направления вращения, а также в измерительных стендах, транспортерах и приводных системах.

Причины поломок интерфейса инкрементного шифратора (WAGO 750-631/000-010) чаще всего связаны с нарушением условий эксплуатации и коммутации. К типовым относятся: неправильная полярность питания энкодера или модуля; короткое замыкание на каналах датчика; превышение допустимой нагрузки по току на выходе питания датчика; воздействие ЭМС из-за отсутствия или неверного подключения экрана; статическое электричество и импульсные перенапряжения; повреждение клемм из-за многократных подключений/отключений под нагрузкой; коррозия контактов при повышенной влажности и агрессивных газах; механические удары и вибрации сверх допустимых значений; несоответствие типа датчика (например, подключение открытого коллектора без согласования).

Признаки неисправности, по которым можно понять, что запчасть вышла из строя или работает некорректно:

счетчик не изменяется при вращении вала, отсутствуют импульсы на каналах A/B/Z;
скачкообразные или хаотичные значения, пропуски импульсов, неверное определение направления;
ошибки или предупреждения диагностики в ПЛК/SCADA, индикация ошибок на модуле (если предусмотрено);
нет питания на энкодере, просадка напряжения или перегрев корпуса модуля;
периодические обрывы связи по шине ввода‑вывода при подключенном датчике;
визуальные повреждения клемм, следы перегрева, окисление контактных площадок.

Рекомендации по уходу и эксплуатации для увеличения ресурса:

проверяйте целостность экрана кабеля и надежность его контакта с DIN‑рейкой; используйте витые пары для сигналов A/B/Z;
разносите линии энкодера и силовые кабели, применяйте фильтры/ферриты при больших наводках;
контролируйте полярность и уровни питания, соблюдайте допустимую нагрузку выхода питания датчика;
не выполняйте коммутацию под напряжением; периодически подтягивайте винтовые соединения (без избыточного момента);
защищайте модуль от конденсата, абразивной пыли и агрессивных газов; соблюдайте температурный режим и вентиляцию;
проверяйте целостность кабелей и отсутствие обрывов/коротких замыканий на каналах;
периодически сверяйте логику подсчета в ПЛК (обнуление, захват нулевого импульса, фильтрация дребезга);
используйте правильные типы энкодеров (дифференциальные/линейные выходы) и согласование уровней при необходимости.

Следуя этим рекомендациям, интерфейс инкрементного шифратора от 5 до 24 В пост. тока, светло‑серые WAGO 750‑631/000‑010 обеспечивает стабильно точный подсчет импульсов и надежную работу в промышленных условиях без внеплановых простоев.
