Этот модуль последовательного интерфейса подключает устройства с интерфейсами RS‑485/-422 или RS‑232C к системе WAGO I/O System 750. Он также служит шлюзом между последовательным интерфейсом и полевыми шинами, поддерживаемыми системой WAGO I/O System 750. Модулю не требуется верхний уровень протокола: обмен с ведущим устройством полевой шины осуществляется полностью прозрачно, что обеспечивает широкий спектр применений. При необходимости протоколы обмена можно настраивать со стороны ведущего устройства полевой шины.
Входной буфер на 2560 байт обеспечивает работу на высоких скоростях передачи. На меньших скоростях полученные данные могут обрабатываться задачами более низкого приоритета без потерь.
Выходной буфер на 512 байт обеспечивает быструю передачу длинных строк данных.
Конфигурация модуля возможна через WAGO‑I/O‑CHECK или посредством GSD‑файлов. Гибкая настройка скорости передачи и формата данных позволяет оптимально адаптировать модуль к задаче.

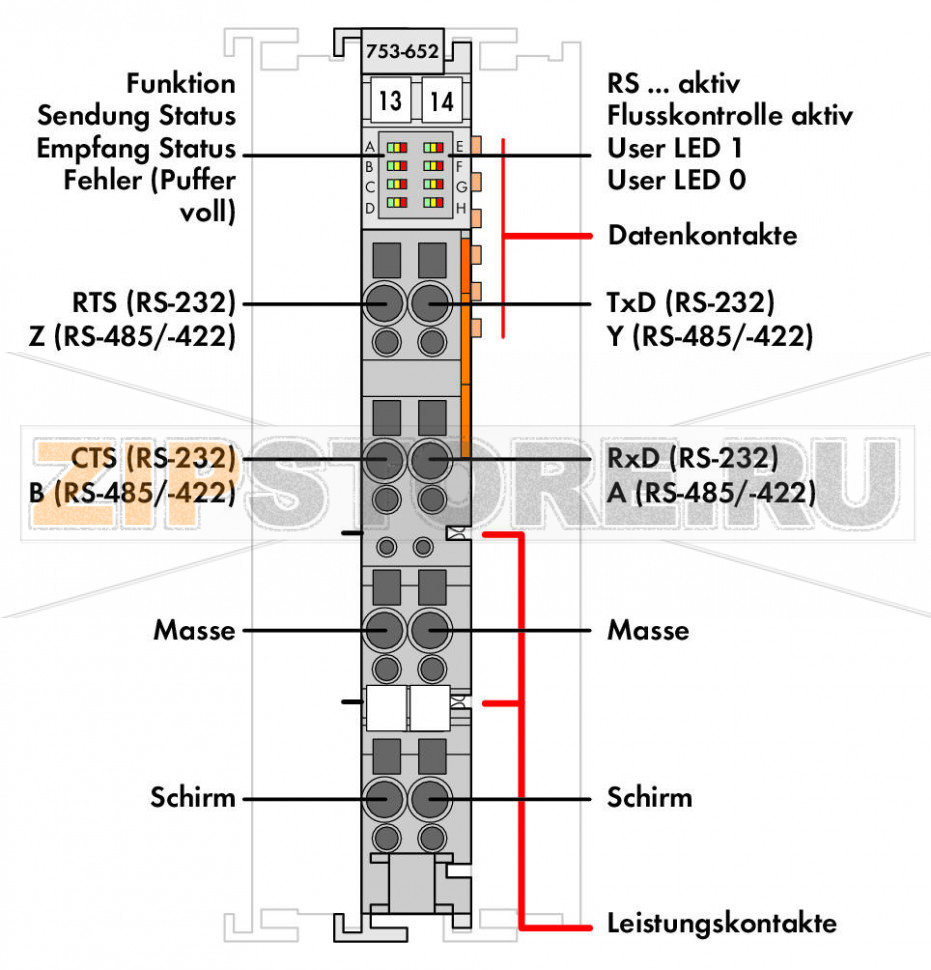

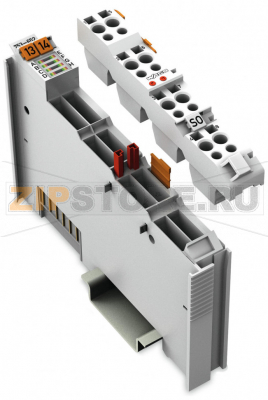

Съемные соединители серии 753 и кодировочные контакты не входят в комплект поставки.

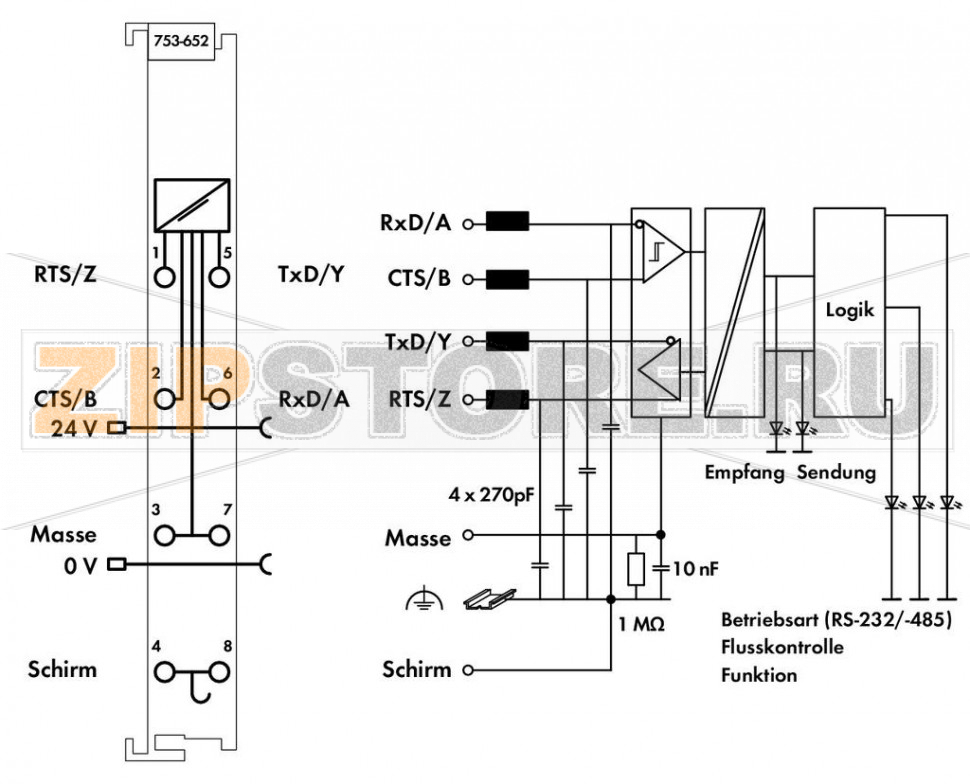

Технические данные
| Тип сигнала | RS-232 RS-422/-485 |
| Стандарты передачи | RS-485/-422: ISO 8482 / DIN 66259-4; RS-232: EIA/TIA-232-F |
| Битовая ширина | 1 × 46 / 1 × 22 / 1 × 6 байт вход/выход (параметризуемо), 2 байта управление/статус |
| Четность | Нет / четная / нечетная |
| Количество бит данных | 7 / 8, настраиваемо |
| Стоповые биты | 1 / 2 |
| Буфер | 2560 байт (вход) / 512 байт (выход) |
| Системное напряжение питания | DC 5 В; через контактные дорожки данных |
| Потребляемый ток по системному питанию (5 В) | 85 mA |
| Напряжение полевого питания | DC 24 В; через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/питание |
| Количество входящих силовых перемычечных контактов | 2 |
| Количество исходящих силовых перемычечных контактов | 2 |

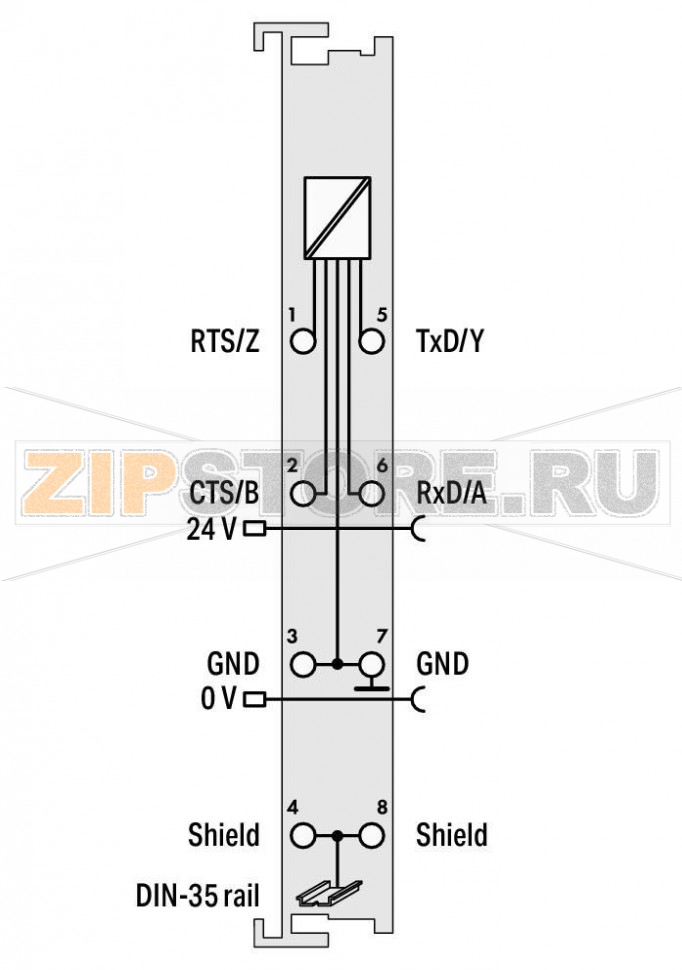

Данные соединения
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип подключения | Входы/Выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение многожильных гибких проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 9 … 10 мм / 0.35 … 0.39 inch |
Геометрические данные
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69 мм / 2.717 inch |
| Высота от верхней кромки DIN-рейки 35 | 61,8 мм / 2.433 inch |
Механические данные
| Тип монтажа | DIN‑рейка 35 мм |
| Съемный соединитель | да |
Материалы
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 42,1 г |
| Маркировка соответствия | CE |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61131-2 (2003) |
| ЭМС — излучение помех | в соответствии с EN 61131-2 (2003) |
| Устойчивость к загрязняющим веществам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
Коммерческие данные
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | Германия |
| GTIN | 4050821329749 |
| Таможенный код | 85389099990 |
Интерфейс RS‑232/-485 Wago 753‑652 предназначен для интеграции последовательных устройств в распределенную систему ввода‑вывода WAGO I/O System 750. Модуль прозрачно передает данные между RS‑232 или RS‑422/485 и выбранной полевой шиной контроллера, что удобно при подключении приводов, весовых терминалов, счетчиков, сканеров штрих‑кодов, модемов и прочего оборудования. Параметры обмена (скорость, формат кадра, контроль четности) задаются через программные средства WAGO или файлы описания, поэтому переключение между типами интерфейса и адаптация под конкретный протокол выполняются быстро.
Встроенные буферы приема и передачи позволяют устойчиво работать как с плотными потоками данных, так и с длинными строками. При корректной топологии линии и экранировании модуль обеспечивает стабильный обмен даже в условиях промышленной помеховой обстановки. Конструктив серии 753 с съемными клеммами упрощает сервис: проводку можно снять одним движением, заменить модуль и вернуть соединение без повторной разделки жил.
Причины отказов обычно связаны с нарушением условий эксплуатации и коммутации: перенапряжение по цепям 24 В или по интерфейсным линиям, электростатические разряды, переполюсовка, неправильная распиновка или перепутанные проводники A/B, отсутствие или неверная установка терминаторов и смещающих резисторов на RS‑485, наводки от силового оборудования при плохом экранировании, выход за допустимые температуры и влажность, коррозия контактов в агрессивной атмосфере, механические нагрузки на клеммы и шлейфы, многократное подключение/отключение под напряжением, а также ошибки конфигурации.
Признаки неисправности: устойчивое пропадание обмена с устройствами при заведомо корректной конфигурации, частые ошибки кадрирования/четности, рост счетчиков ошибок в ПЛК, отсутствие реакции на команды, отсутствие активности индикаторов состояния линии, перегрев корпуса, следы оплавления или запах гари, видимые повреждения клемм и дорожек. Косвенным признаком может быть нестабильная работа только на высоких скоростях — это указывает на проблемы линии (экранирование, согласование), но при их исключении вероятен аппаратный дефект.
Рекомендации по уходу и эксплуатации: используйте экранированные витые пары для RS‑485, выполняйте заземление экрана с одной стороны согласно принятой схеме, устанавливайте согласующие резисторы на концах линии и необходимые цепи смещения. Разносите силовые и сигнальные кабели, применяйте устройство защиты от импульсных перенапряжений на питании и линии связи. Соблюдайте радиусы изгиба и длину зачистки жил, проверяйте надежность посадки проводников в пружинных клеммах, периодически выполняйте визуальный осмотр на предмет коррозии и загрязнений, очищайте пыль сухим способом. Не допускайте работы вне указанного температурно‑влажностного диапазона и в средах с превышением допустимых концентраций коррозионно‑активных газов. Обновляйте и храните резервные копии параметров, чтобы при замене Wago 753‑652 быстро восстановить настройки. Замена модуля рекомендуется только при снятом питании системы; перед демонтажом промаркируйте проводку, извлеките съемный разъем, установите новый модуль, верните разъем и загрузите конфигурацию, после чего выполните тест обмена.
