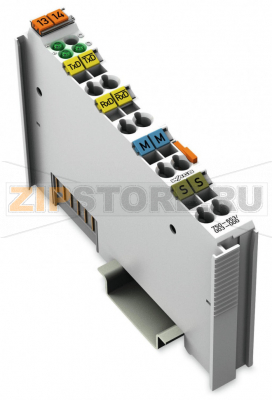

Этот интерфейсный модуль позволяет подключать любое устройство, оснащенное последовательным интерфейсом RS-485. Интерфейс работает в соответствии со стандартами TIA/EIA-485-A и DIN 66259.
Подключенное устройство может напрямую обмениваться данными через соединитель полевой шины с блоком управления. Активный канал связи функционирует независимо от системы полевой шины более высокого уровня и поддерживает полнодуплексный режим со скоростью до 19 200 бод.

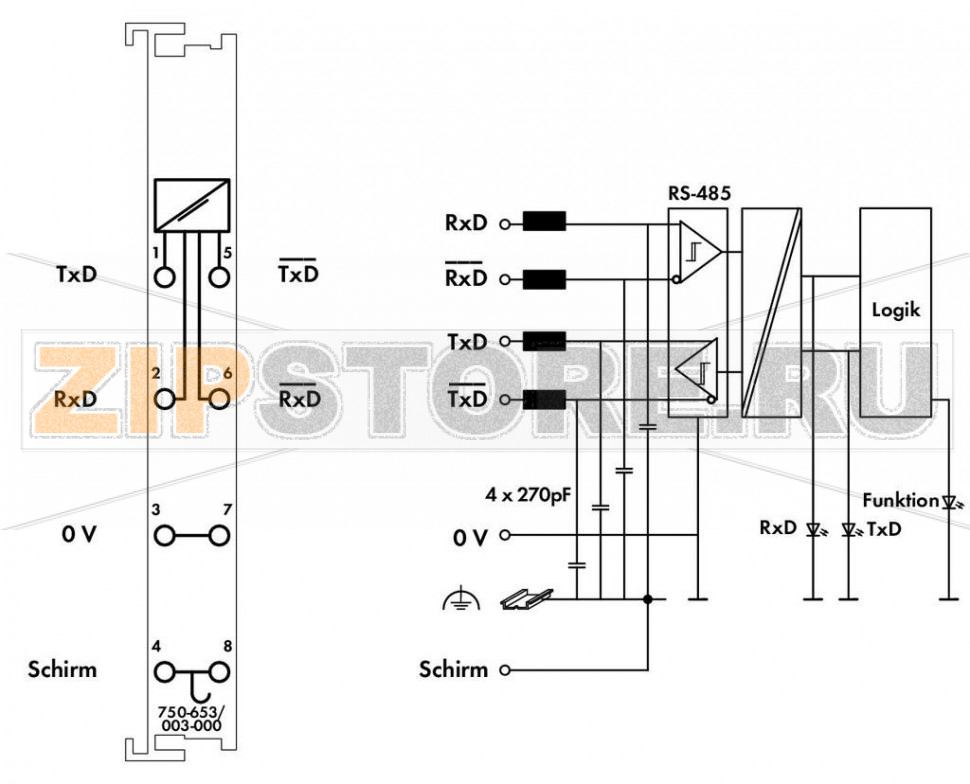

Интерфейс RS-485 обеспечивает высокую помехоустойчивость благодаря гальванически изолированным сигналам. Экран кабеля напрямую соединен с несущей DIN-рейкой.
| Тип сигнала | RS-422 / RS-485 |
| Скорость передачи (baud rate) | 1,2 кБод … 19,2 кБод (по умолчанию — 9600 бод) |
| Стандарты передачи | ISO 8482 / DIN 66259-4 |
| Каналы передачи | 1 TxD / 1 RxD, полный дуплекс |
| Длина линии | около 1000 м (витая пара) |
| Формат слова | 1 × 24 бита — ввод/вывод (3 байта пользовательских данных), 1 × 8 бит — управление/состояние |
| Четность | нет / четная, настраивается |
| Количество бит данных | 7 / 8, настраивается |
| Стоповые биты | 1 / 2 |
| Буфер | 128 байт — прием / 16 байт — передача |
| Напряжение питания системы | 5 В DC; через контакты данных |
| Потребляемый ток (5 В) | 65 мА |
| Гальваническая развязка | 500 В (система/питание) |

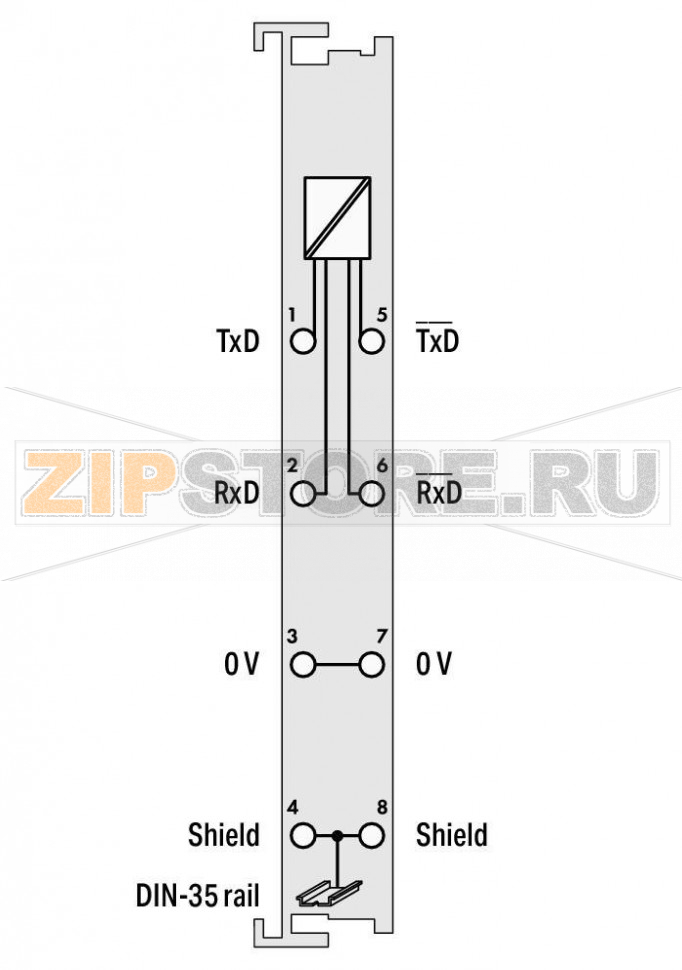

| Технология подключения (входы/выходы) | 8 × CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 inch |
| Ширина | 12 мм / 0,472 inch |
| Высота | 100 мм / 3,937 inch |
| Длина | 69,8 мм / 2,748 inch |
| Высота над верхним краем рейки DIN-35 | 62,6 мм / 2,465 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,423 МДж |
| Вес | 47,9 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура хранения | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | по EN 61000-6-2, судовые применения |
| ЭМС — излучение помех | по EN 61000-6-4, судовые применения |
| Устойчивость к загрязняющим веществам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H₂S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO₂ при относительной влажности 75 % | 25 ppm |
| Группа продукта | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454519414 |
| Код ТН ВЭД | 85389099990 |

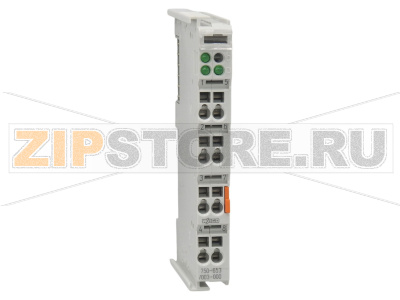

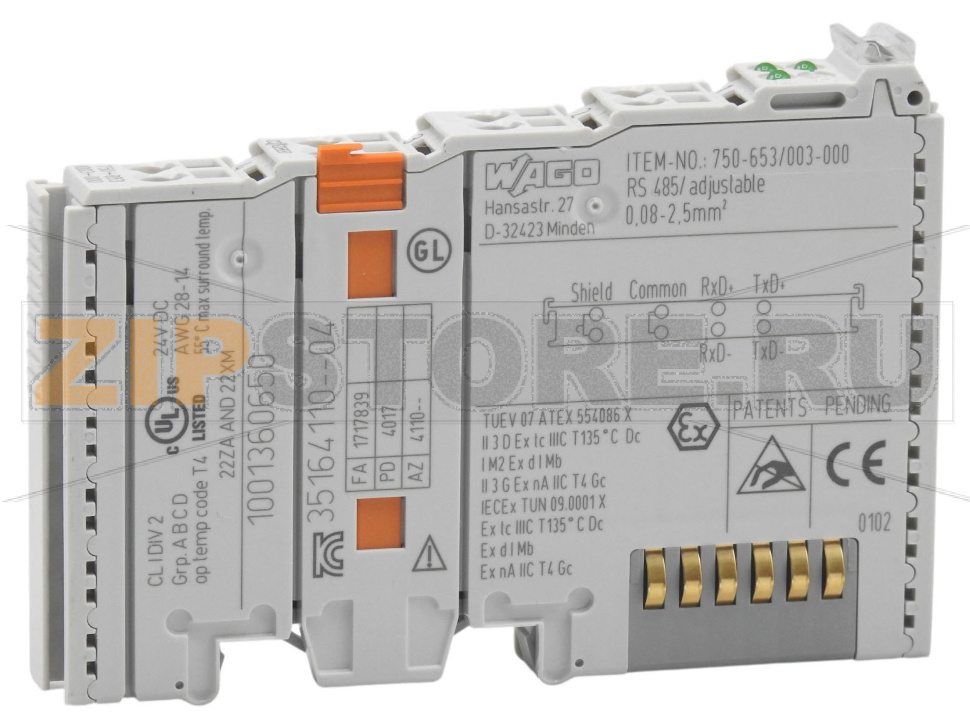

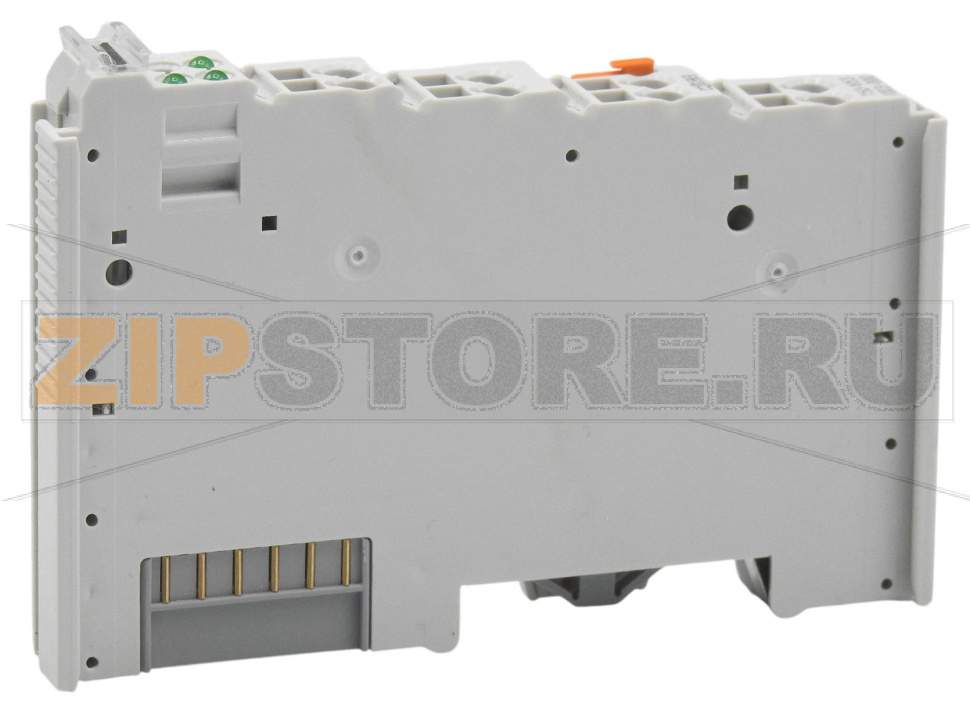

Интерфейс RS-485 WAGO 750-653/003-000 предназначен для интеграции внешних последовательных устройств в состав распределенных систем ввода-вывода. Модуль обеспечивает надежную передачу данных в промышленной среде, поддерживает работу в полнодуплексном режиме и совместим с широким спектром оборудования: счетчиками энергии, преобразователями частоты, контроллерами, сканерами штрих‑кодов, исполнительными механизмами и другими устройствами с интерфейсами RS-485/RS-422. Независимость активного канала от шины верхнего уровня упрощает построение смешанных систем и расширение существующих установок.
Клеммная технология CAGE CLAMP ускоряет монтаж и снижает риск ослабления контакта при вибрациях. Гальваническая развязка между системой и питанием повышает устойчивость к помехам и уменьшает вероятность выхода из строя подключенных устройств. Экран кабеля подключается к DIN‑рейке, что способствует эффективному отводу помех. Компактное исполнение позволяет устанавливать модуль в ограниченных пространствах шкафов управления.
Типичные причины неисправностей интерфейса включают неправильное подключение линий A/B, отсутствие согласования линии, несоответствие скорости и формата кадра параметрам внешнего устройства, повреждение от перенапряжений и статического электричества, нарушения экранирования, а также эксплуатацию вне допустимых условий окружающей среды. Механические воздействия (удары, вибрации при слабом креплении проводников) и попадание пыли или влаги на клеммы также могут привести к деградации контакта и сбоям связи.
Понять, что модуль или линия связи вышли из строя, можно по устойчивому отсутствию обмена данными при корректных настройках, частым ошибкам кадрирования и контролей четности, повторяющимся тайм‑аутам, нестабильной работе при штатной нагрузке, повышенному нагреву корпуса или характерному запаху перегрева. Признаками проблемы в линии могут быть значительные брызги на осциллограмме, отражения из‑за отсутствия согласующих резисторов и высокие наводки на неиспользуемых жилах. Для проверки рекомендуется поочередно исключать внешний кабель, подключать заведомо исправное устройство, выполнять петельный тест (loopback) и контролировать параметры питания.
Рекомендации по эксплуатации и уходу: использовать витую пару с правильной полярностью и качественным экраном, подключать экран к заземленной DIN‑рейке в одной точке, соблюдать требования к длине и топологии шины, устанавливать согласующие резисторы на концах линии, избегать параллельной прокладки с силовыми кабелями без разделения, периодически подтягивать клеммные соединения и проверять отсутствие окисления. Поддерживайте чистоту клемм, исключайте попадание конденсата, обеспечивайте вентиляцию шкафа и соблюдайте допустимые температурные режимы. При необходимости используйте защиту от перенапряжений и гальванические изоляторы на ответственных линиях. Регулярная профилактическая проверка качества связи и визуальный осмотр помогут заранее выявить деградацию кабеля и соединений.
Применение перечисленных рекомендаций позволит повысить надежность работы интерфейса WAGO 750-653/003-000 и продлить срок службы оборудования без незапланированных простоев.
