Электрические данные
| Рабочее напряжение | макс. AC/DC 125 V |
| Номинальный ток | 2 A |
| Сопротивление контакта (макс.) | 30 mΩ |
| Особенности | Подключение экрана |
Защита и безопасность:
| Номинальное напряжение | 125 V |
| Номинальное импульсное напряжение | 0,8 kV |
| Степень загрязнения | 2 |
| Степень защиты | IP20 |
Данные соединения
| Тип соединения (1) | Система |
| Число полюсов | 9 |
| Разъёмная часть соединителя | D-sub; розетка |
| Под ответную часть | С паяным соединением |
| Направление сочленения | Вертикальное |
| Тип соединения (2) | Полевое (со стороны объекта) |
| Число полюсов (2) | 10 |
| Исполнение (2) | Клеммы для печатных плат, двухрядные |
| Тип соединения (2) | CAGE CLAMP® |
| Клеммы WAGO (2) | Серия WAGO 236 |
| Одножильные, соединяемые | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкие многожильные, соединяемые | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Примечание (поперечное сечение проводника) | 12 AWG: THHN, THWN |
| Уровень долговечности | 2 / 200 циклов сопряжения |
| Разгрузка от натяжения | Шпилька UNC 4-40 |
Геометрические данные
| Ширина | 33 mm / 1.299 inch |
| Высота от верхнего края DIN-рейки | 34 mm / 1.339 inch |
| Длина | 85 mm / 3.346 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
| Конструктив корпуса | Монтажный держатель |
Материалы
| Контакты разъёма | Au по Ni |
| Масса | 47 g |
Экологические требования
| Температура окружающего воздуха (эксплуатация) | -20 … 50 °C |
| Температура окружающего воздуха (хранение) | -40 … 70 °C |
| Относительная влажность | ≤ 85% (без конденсации) |
| Макс. рабочая высота | 2000 m |
Стандарты и спецификации:
| Стандарт | EN 61010-2-201 |
Коммерческие данные
| Группа продукции | 6 (Интерфейсная электроника) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454371210 |
| Код ТН ВЭД | 85366990990 |
Описание

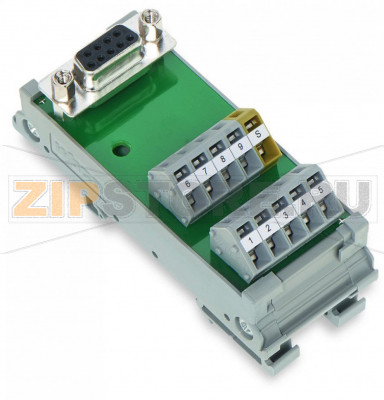

Интерфейсный модуль WAGO 289-575 предназначен для быстрого и упорядоченного подключения оборудования с разъёмом D-sub к полевым проводникам в шкафах управления. Конструкция на монтажном держателе для DIN-рейки упрощает инсталляцию и обслуживание, а пружинная технология зажимов CAGE CLAMP обеспечивает надёжный контакт без использования инструментов и обслуживания. Модуль ориентирован на применение в системах автоматизации, связи и сбора данных, где требуется компактная адаптация сигнальных линий и экранирование.
Розетка D-sub с вертикальным сочленением и возможностью подключения экрана снижает влияние электромагнитных помех, а благородное покрытие контактов способствует стабильной проводимости в течение срока службы. Двухрядные клеммы для печатных плат удобны для аккуратной разводки сигналов по каналам и позволяют работать как с одножильными, так и с тонкими многожильными проводниками. Конструктив решения создаёт чёткую трассировку, уменьшает вероятность ошибок при коммутации и экономит место в шкафу.
Типичные причины отказов интерфейсного модуля связаны с механическим износом контактов при частых циклах сочленения, перегревом от токовых перегрузок, воздействием перенапряжений и некорректным подключением проводников. К отказам также приводят повышенная влажность с конденсацией, загрязнения и отложения на токопроводящих поверхностях, а также механическое повреждение корпуса или шпилек крепления. Ошибки монтажа — неверная длина зачистки, неподходящее сечение провода, слабое или чрезмерное усилие фиксации разъёма — увеличивают переходное сопротивление и вызывают локальный нагрев.
Понять, что запчасть вышла из строя, можно по нестабильной связи, периодическим обрывам, росту ошибок протокола, заметному нагреву в зоне контактов, изменению цвета изоляции, люфту разъёма, нарушению фиксации экрана, а также по визуально деформированным или потемневшим контактам. При диагностике имеет смысл выполнить механическую проверку фиксации, осмотреть клеммы и пины, провести замер сопротивления по каналам и термоконтроль под нагрузкой.
Рекомендации по уходу включают регулярный осмотр состояния разъёма и клемм, поддержание чистоты без абразивов, защиту от пыли и влаги, применение заглушек на незадействованные разъёмы, корректную подготовку проводников с соблюдением длины зачистки и диапазона сечений. Рекомендуется контролировать качество экранирования и целостность разгрузки от натяжения, избегать частых переподключений сверх предусмотренного ресурса, а также соблюдать требования по окружающей среде и электробезопасности. Следование этим практикам продлевает срок службы интерфейсного модуля WAGO 289-575 и повышает стабильность работы системы.
| Производитель | Wago |
| Тип запчасти | Модуль интерфейсный |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 85 мм |
| Ширина | 33 м |
