Инвертор (преобразователь частоты) V7 Omron CIMR-V7AZ47P5 — компактное решение для управления асинхронными двигателями в общепромышленных задачах. Модель рассчитана на стабильную работу в сетях промышленного класса и подходит для приводов насосов и вентиляторов, конвейеров, подъемных и упаковочных механизмов, HVAC и вспомогательных приводов станочного оборудования. Поддерживается плавный пуск и останов, точное задание частоты вращения, защита двигателя и надежная работа в условиях нестабильного питания.
В основе устройства — скалярное и бездатчиковое векторное управление с функциями предотвращения срыва по моменту, тепловой защитой двигателя и набором встроенных алгоритмов для устойчивой работы при переменной нагрузке. Устройство поддерживает задания по аналоговым и дискретным сигналам, импульсному входу, имеет программируемые выходы для гибкой интеграции с ПЛК и системой автоматизации. Пульт оператора обеспечивает настройку параметров, индикацию режимов и диагностику аварий, а линейка исполнений по степени защиты позволяет подбирать вариант под условия монтажа.
Для повышения ресурса предусмотрены режимы энергосбережения, автоматическое восстановление после кратковременного проседания питания, возможность использования внешнего тормозного резистора и оптимизация переходных процессов с настраиваемыми временами разгона/торможения. Корректно подобранные параметры, задание ограничений по току и моменту, а также правильная организация теплоотвода обеспечивают стабильную работу привода при меняющейся нагрузке.

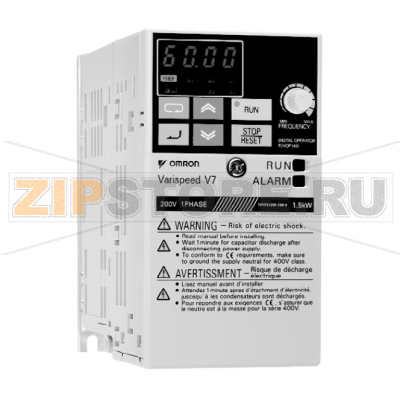

Инвертор (преобразователь частоты) V7 Omron CIMR-V7AZ47P5
| Методы управления | ШИМ синусоидальной формы (скалярное V/f, бездатчиковое векторное управление) |
| Диапазон выходной частоты | 0,1..400 Гц |
| Допуск частоты | Цифровая уставка: ±0,01% (-10..+50 °C) Аналоговая уставка: ±0,5% (25 ±10 °C) |
| Разрешение уставки частоты | Цифровая уставка: 0,01 Гц (<100 Гц), 0,1 Гц (>100 Гц) Аналоговая уставка: 1/1000 от максимальной частоты |
| Разрешение выходной частоты | 0,01 Гц |
| Перегрузочная способность | 150%/60 с |
| Каналы задания частоты | 0..10 В (20 кОм), 4..20 мА (250 Ом), 0..20 мА (250 Ом) Вход импульсного сигнала, задающее значение частоты (выбирается) |
| Тормозной момент (кратковременный пиковый) | До 200 Вт: ≥150% 550 Вт–1,1 кВт: ≥100% 1,5 кВт: ≥50% >1,5 кВт: ≥20% Длительный тормозной момент ок. 20% без, до 150% с внешним тормозным резистором |
| Дискретные входы | 7 свободно программируемых входов |
| Дискретные выходы | 1 релейный выход, 2 свободно программируемых выхода с открытым коллектором |
| Аналоговый выход | 1 программируемый аналоговый выход (0..10 В)/импульсный выход |
| Аналоговые входы | 2 аналоговых входа, 0..10 В, 4..20 мА, 0..20 мА |
| Время разгона/торможения | 0,01..6000 с |
| Индикация | По выбору: частота, ток или уставка Светодиоды ошибки и состояния |
| Защита от перегрузки двигателя | Электронное тепловое реле |
| Мгновенный сверхток | Двигатель уходит в выбег при ок. 250% номинального тока инвертора |
| Перегрузка | Двигатель уходит в выбег после 1 мин при 150% номинального выходного тока инвертора |
| Перенапряжение | Двигатель уходит в выбег, если напряжение звена DC превышает 410 В (вдвое для класса 400 В) |
| Пониженное напряжение | Останавливается при напряжении звена DC ок. 200 В или ниже (вдвое для класса 400 В) ок. 160 В или ниже для однофазной серии |
| Кратковременное пропадание питания | Выбирается: нет (останов при просадке ≥15 мс), продолжение работы при просадке ок. 0,5 с или короче, непрерывная работа |
| Перегрев радиатора | Защита электронной схемой |
| Уровень предотвращения срыва | Отдельные уровни на разгоне/постоянной скорости. Для торможения ON/OFF. Возможность разрешить/запретить при торможении. |
| Неисправность вентилятора охлаждения | Обнаруживается электронной схемой (контроль блокировки вентилятора) |
| Замыкание на землю | Защита электронной схемой (уровень срабатывания ок. 250% номинального выходного тока) |
| Индикатор заряда шины | Лампа RUN или индикатор на панели горит до снижения напряжения шины DC до 50 В или ниже. (Для 400 В предусмотрен индикатор CHARGE) |
| Степень защиты | IP20, NEMA1, IP65 |
| Охлаждение | Естественное для 200 В 0,1..0,4 кВт (3-ф. или 1-ф.) и для 400 В 0,2..0,75 кВт Вентилятор для 200 В 0,75..7,5 кВт и для 400 В 1,5..7,5 кВт |
| Температура окружающей среды | Открытый монтаж: -10..+50 °C Настенный монтаж: -10..+40 °C |
| Относительная влажность | 95% (без конденсации) |
| Температура хранения | -20..+60 °C (кратковременно при транспортировке) |
| Условия установки | В помещении (без коррозионных газов, пыли и т. п.) |
| Высота установки | Макс. 1000 м |
| Вибрация | 10–20 Гц, до 9,8 м/с²; 20–50 Гц, до 2 м/с² |
| Производитель | Omron |
| Тип запчасти | Частотный преобразователь Инвертор |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Инвертор (преобразователь частоты) V7 Omron CIMR-V7AZ47P5.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена Инвертор (преобразователь частоты) V7 Omron CIMR-V7AZ47P5 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
