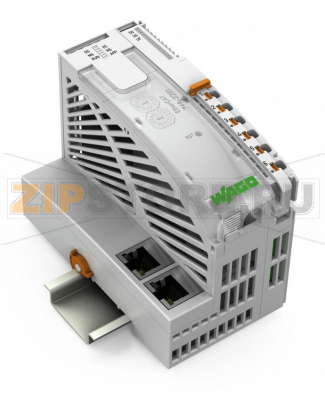

I/O System Advanced Каплер полевой шины; EtherCAT Wago 768-2201

Name: I/O System Advanced Каплер полевой шины; EtherCAT Wago 768-2201
Brand: Wago
SKU: 768-2201

Каталожный номер 768-2201

Розничная цена

366.18 $ с НДС

array(34) { ["id"]=> string(6) "171766" ["product_id"]=> string(6) "234380" ["id_1c"]=> NULL ["sku"]=> string(8) "768-2201" ["sort"]=> string(1) "0" ["name"]=> string(8) "768-2201" ["image_id"]=> NULL ["price"]=> float(34789) ["primary_price"]=> string(10) "366.189014" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(34789) ["unconverted_price"]=> float(366.18) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(34789) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 34789 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

The EtherCAT® Fieldbus Coupler connects EtherCAT® to the modular WAGO I/O System Advanced. The fieldbus coupler detects all connected I/O modules and creates a local process image. This process image may include a mixed arrangement of analog (word-by-word data transfer) and digital (bit-by-bit data transfer) modules.

The upper EtherCAT® interface connects the coupler to the network. The lower RJ-45 socket connects additional EtherCAT® devices to the same line.

EtherCAT® (Ethernet Control Automation Technology) is a real-time ETHERNET solution designed for industrial automation applications and characterized by high performance, flexible topology and simple configuration.

The address selection switch is used to set an Explicit Device ID (EDI), which allows a fixed address to be assigned to an EtherCAT® slave.

Технические данные

Связь	EtherCAT
Baud rate	-
Transmission medium	Shielded twisted pair S/FTP, F/FTP or SF/FTP; 100 ?; Cat. 6
Скорость передачи	Класс D согласно EN 50173
Количество модулей ввода-вывода (на узел)	250
Input and output process image (internal) max.	1000 Worte/1000 Worte
System supply voltage	SELV DC 24 V(-25 … +30 %)
Field supply voltage	SELV DC 24 V (-25 … +30 %)
Эффективность источника питания (тип.) при номинальной нагрузке (24 В)	95 %
Isolation field – system	min. 1000 VDC (1 min); per EN/UL 61010-2-201
Indicators	LED (DS, RN, ER) red/green/orange: Device status, EtherCAT® RUN, EtherCAT® error; LED (EC) red/blue/magenta: Error code; LED (PS) red/green/yellow: Power status; LED (S, F) green: System supply, field supply
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	12 A
Current carrying capacity (power jumper contacts) note	requires external fusing of the field supply

Данные соединения

Connection technology: communication/fieldbus	EtherCAT: 2 x RJ-45
Connection technology: field supply	4 x Push-in CAGE CLAMP®
Connection technology: system supply	2 x Push-in CAGE CLAMP®
Connection technology: Device configuration	1 x Service interface USB-C
Connection type (1)	System/field supply
Размеры одножильных проводников	0,25 … 2,5 mm? / 22 … 14 AWG
Тонкие многожильные проводники	0,25 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Примечание (поперечное сечение проводника)	with insulated ferrule: 1.5 mm? (max.)

Geometrical Data

Ширина	63 mm / 2.48 inch
Высота	105 mm / 4.134 inch
Length from upper-edge of DIN-35 rail	75 mm / 2.953 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Пожарная нагрузка	1,05 MJ
Вес	187,6 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	-25 … 60 °C (horizontal, typical control cabinet installation; ?25 … +50 °C, other mounting positions)
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2
Рабочая высота	Without temperature derating: 0 … 2000 m; With temperature derating: 2000 … 3000 m (0.5 K/100 m)
Монтажное положение	Horizontal, typical for control cabinets (nominal mounting position); horizontal (floor mounting position); standing (vertical bottom)
Относительная влажность воздуха (без конденсации)	95 %
ЭМС - помехоустойчивость	per EN 61000-6-1, -2
ЭМС - излучение помех	per EN 61000-6-3, -4

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143975759
Customs tariff number	85176200000

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
