Искробезопасный 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; многоцветные Wago 750-663/000-003

Name: Искробезопасный 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; многоцветные Wago 750-663/000-003
Brand: Wago
SKU: 750-663/000-003

Каталожный номер 750-663/000-003

Искробезопасный 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; многоцветные Wago 750-663/000-003 - Искробезопасный 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; многоцветные Wago 750-663/000-003

Розничная цена

779 $ с НДС

array(34) { ["id"]=> string(6) "171840" ["product_id"]=> string(6) "234454" ["id_1c"]=> NULL ["sku"]=> string(15) "750-663/000-003" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-663/000-003" ["image_id"]=> NULL ["price"]=> float(74005) ["primary_price"]=> string(9) "778.97663" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(74005) ["unconverted_price"]=> float(778.97) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(74005) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 74 005 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

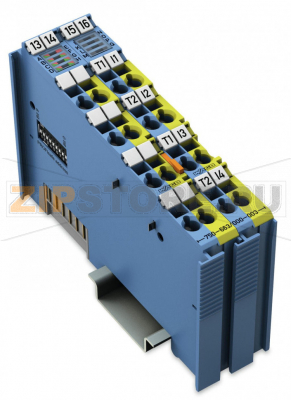

Искробезопасный модуль ввода 750-663/000-003 PROFIsafe обеспечивает безопасную работу, снижая уровень риска до SIL 3, кат. 4, PL e, и подключается к беспотенциальным выключателям аварийного останова на контактной базе, предохранительным дверным выключателям, селекторам режимов, а также предохранительным датчикам, расположенным в опасных зонах классов 0, 1 и 2. Отказоустойчивый модуль ввода должен находиться в зоне 2.

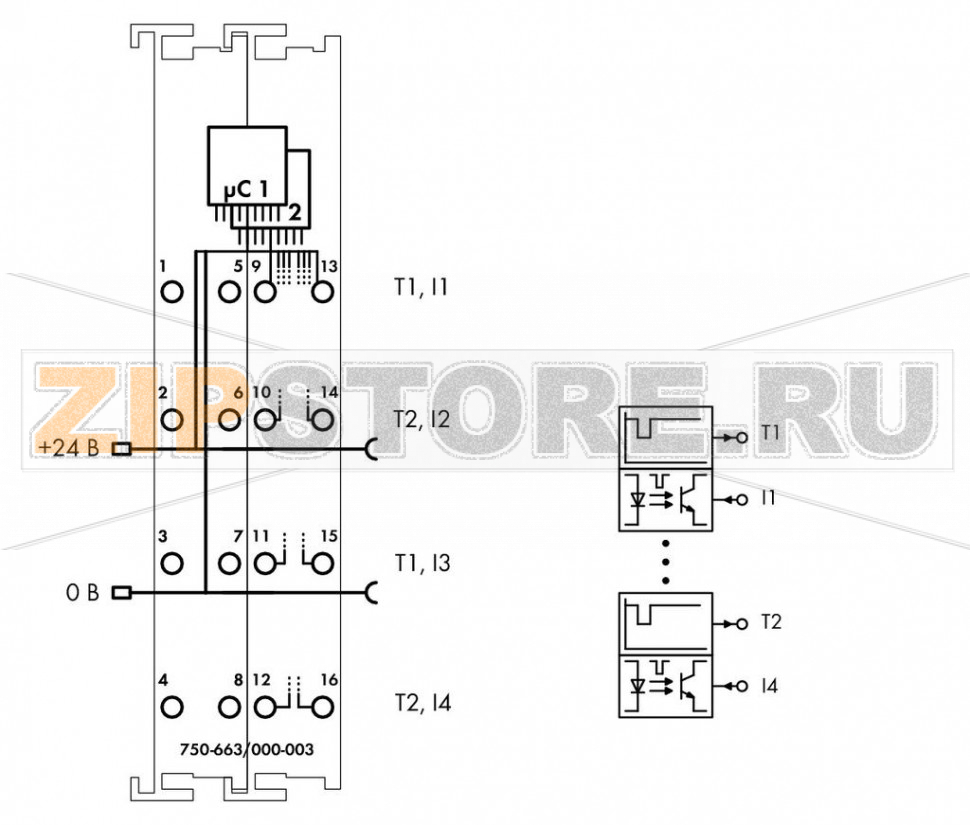

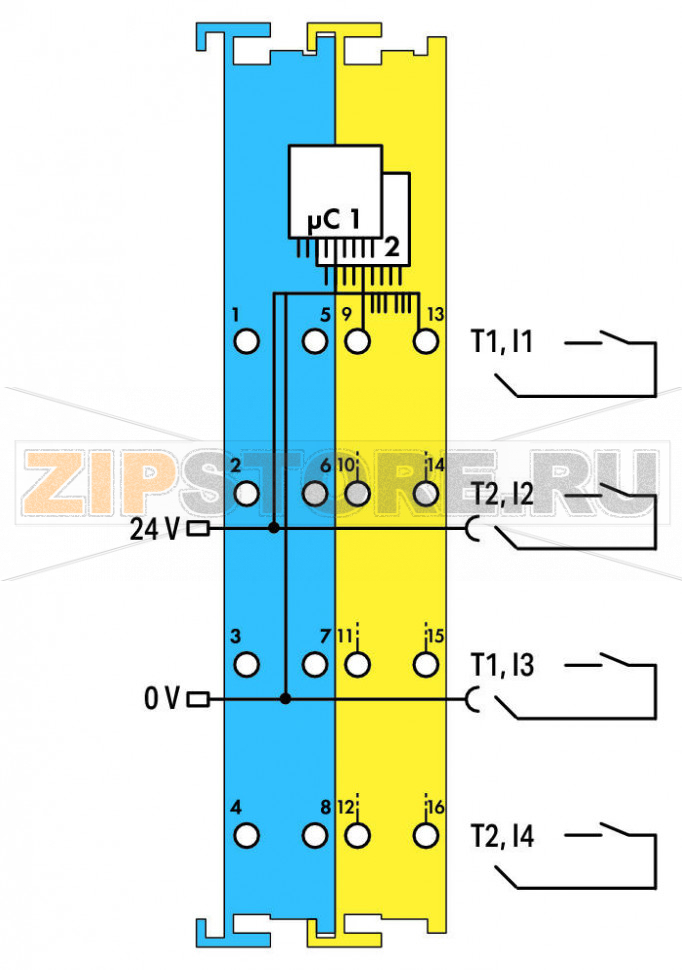

Модуль имеет 4 входа, чувствительных к тактовому сигналу (I1–I4), питание на которые подается через 2 защищённых от короткого замыкания выхода с разной тактовой синхронизацией (T1–T2). Входы постоянно контролируются на перекрёстные замыкания и подачу напряжения из разных источников.

Дополнительные функции безопасности (например, рабочие режимы, отключение контрольных импульсов, рассогласование времени фильтров) настраиваются через WAGO-I/O-CHECK. Инструмент конфигурации поддерживает интерфейсы вызова инструментального средства CC2 и CC3 (TCI). При замене модулей параметры автоматически загружаются контроллером через совместимый с PROFIsafe сервер iPar согласно настройкам. Модуль поддерживает PROFIsafe V1 и V2 (PROFIBUS, PROFINET).

Отдельные модули ввода-вывода могут располагаться в любой комбинации во взрывозащищённом (Ex) сегменте узла полевой шины.

Примечание 1. Модуль ввода PROFIsafe должен использоваться только с источником питания 24 В постоянного тока с классом взрывозащиты Ex i (например, 750-606, 750-625/000-001). Общая информация (например, правила монтажа) по защите от взрывов доступна в руководствах к системе WAGO-I/O-SYSTEM 750.

Примечание 2. Для защиты модуля от импульсного перенапряжения (согласно IEC 61000-4-5) необходимо установить модуль фильтра (750-626 или 750-624) либо внешний ограничитель импульсного напряжения перед источником питания 24 В с классом взрывозащиты Ex i.

Дополнительная информация приведена в руководстве по устройству.

Технические данные

Количество дискретных входов	4
Общее количество каналов (модуль)	4
Достижимые уровни безопасности	SIL 3 по IEC 61508:2010; SIL 3 по IEC 61511:2005; SIL 3 по IEC 62061:2005; кат. 4, PL e по EN ISO 13849:2008
Тип сигнала	Напряжение
Тип сигнального напряжения	24 В DC
Подключение датчиков	4 × (безопасный вход с тестовым импульсом)
Характеристика входа	чувствительный к тактовому сигналу
Входные характеристики	Тип 1
Входной фильтр (цифровой)	0,5 мс
Входной фильтр	0–200 мс, пошаговая конфигурация
Входной фильтр: параметрируемый (поканально)	да
Ток входного сигнала на канал (тип.)	3 мА
Ток на выход канал	0,05 А
Ток короткого замыкания	≤ 25 мА
Макс. частота сигнала	50 Гц
Искробезопасность Ex i	да
Варианты конфигурации	Адрес PROFIsafe задаётся DIP-переключателем или инженерным ПО
Системное напряжение питания	5 В DC; через контакты данных
Потребление от системы (5 В)	145 мА
Полевое напряжение питания	24 В DC; (питание через Ex i-ввод, Uo = макс. 27,3 В); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление по полевому питанию (без внешней нагрузки)	20 мА
Изоляция	300 В система/питание

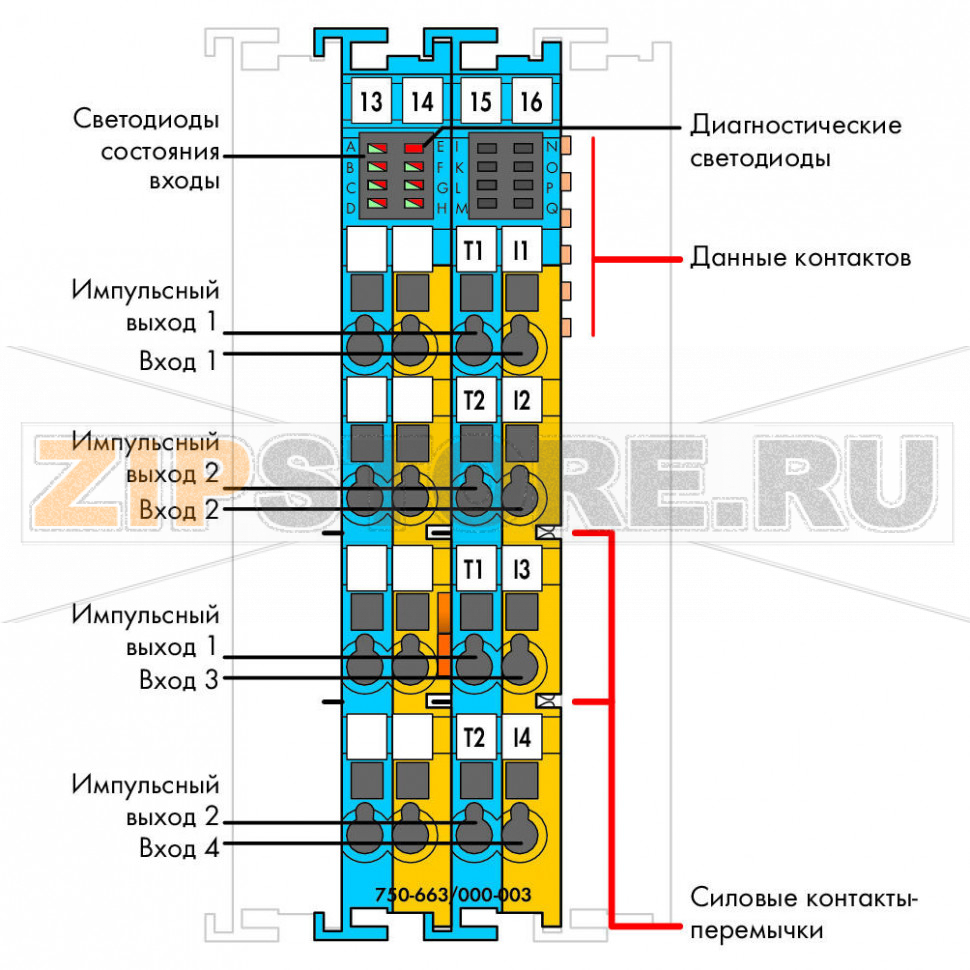

Индикаторы	LED (A–D) зелёный/красный: состояние/ошибка I1 … I4; LED (E) красный: групповая ошибка; LED (F–H) зелёный/красный: диагностика
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2
Допустимый ток силовых перемычек	1 А
Нормативы ATEX	EN/IEC 60079-0, -7, -11, -26, -31
Цепь, данные по безопасности	Uo = 27,3 В; Io = 23 мА; Po = 157 мВт; характеристика: линейная
Искробезопасность Ex ia IIC	Lo = 61 мГн; Co = 64 нФ
Искробезопасность Ex ia IIB	Lo = 100 мГн; Co = 552 нФ
Искробезопасность Ex ia IIA	Lo = 100 мГн; Co = 2,28 мкФ
Искробезопасность Ex ia I	Lo = 100 мГн; Co = 2,95 мкФ
Примечание по искробезопасности	Приведённые значения не учитывают одновременное воздействие ёмкости и индуктивности. Значения с учётом их одновременного воздействия приведены в руководстве.
Маркировка	ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I

Данные соединения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение многожильных тонких проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 inch
Допустимая длина линии	100 м

Геометрические данные

Ширина	24 мм / 0,945 inch
Высота	100 мм / 3,937 inch
Длина	67,8 мм / 2,669 inch
Высота от верхней кромки DIN-рейки 35	60,6 мм / 2,386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	многоцветный
Материал корпуса	Поликарбонат, полиамид 6.6
Масса	92 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС – помехоустойчивость	согласно EN 61000-6-2, морские приложения
ЭМС – излучение помех	согласно EN 61000-6-3, морские приложения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4050821531432
Код ТН ВЭД	85389099990

Искробезопасный 4‑канальный дискретный вход WAGO 750-663/000-003 с поддержкой PROFIsafe V2.0 и iPar предназначен для построения безопасных цепей управления в системах автоматизации, работающих во взрывоопасных зонах. Устройство интегрируется в узлы WAGO-I/O-SYSTEM, обеспечивает контроль конечных выключателей, кнопок аварийного останова, предохранительных дверных выключателей и датчиков, при этом сами датчики могут находиться в зонах 0/1/2, а модуль устанавливается в зоне 2. Встроенные тестовые импульсы и мониторинг перекрестных замыканий позволяют обнаруживать неисправности проводки и повышают диагностическую прозрачность системы.

Параметрирование выполняется через WAGO-I/O-CHECK или средствами TCI, адрес безопасного узла задается DIP-переключателем или программно. Поддержка iPar обеспечивает автоматическую загрузку параметров при замене, что сокращает время обслуживания и снижает риск ошибок. Светодиодная индикация по каналам, групповые и диагностические индикаторы упрощают пусконаладку и эксплуатационный контроль.

Распространенные причины отказов:

Питание от источников без искробезопасного исполнения или с несоответствующими параметрами.
Отсутствие или неверная установка защитных фильтров от импульсных перенапряжений на входе питания.
Ошибки монтажа: переполюсовка, скрутки, повреждение изоляции, превышение допустимой длины линий и параметров кабелей (ёмкость/индуктивность) для Ex-цепей.
Установка вне допустимой зоны или превышение требований по температуре, влажности, вибрации и запыленности.
Механические повреждения, ESD-воздействия при обслуживании, загрязнение контактов.
Конфликт адресов/параметров PROFIsafe, некорректная конфигурация фильтров и режимов.

Признаки неисправности:

Красная индикация по каналу или срабатывание групповой ошибки, постоянные сообщения диагностики.
Отсутствие обмена с контроллером, ошибки PROFIsafe, несоответствие параметров iPar.
Неправильное состояние входов (залипание “0”/“1”) при корректном срабатывании датчиков.
Частые срабатывания на перекрестное замыкание, ложные тревоги.
Аномальный нагрев корпуса, нестабильная работа при вибрации.

Рекомендации по эксплуатации и уходу:

Используйте только сертифицированные искробезопасные источники питания и устанавливайте рекомендованные фильтры перенапряжений.
Соблюдайте правила прокладки Ex-цепей: проверяйте длину, сечение и параметры кабелей, экранирование и заземление.
Периодически проверяйте зажимы CAGE CLAMP: при ТО переподжмите проводники, удаляйте пыль сухим воздухом, не применяйте растворители.
Поддерживайте условия окружающей среды в допустимых пределах, защищайте модуль в шкафу с нужной степенью защиты.
Ведите резервные копии конфигураций (в том числе параметров безопасности), после замены модуля проверяйте авто‑загрузку iPar и выполняйте тесты функций безопасности.
Планируйте периодические проверки: функциональные испытания входов, контроль индикации и протоколов, анализ журналов контроллера.
Соблюдайте ESD‑меры при монтаже и обслуживании; не допускайте механических ударов и натяга на проводах.

Применение WAGO 750-663/000-003 позволяет унифицировать безопасные входы в распределённых системах, упростить соответствие нормативам функциональной безопасности и обеспечить сплошную диагностику в Ex-приложениях с минимальными затратами на обслуживание.
