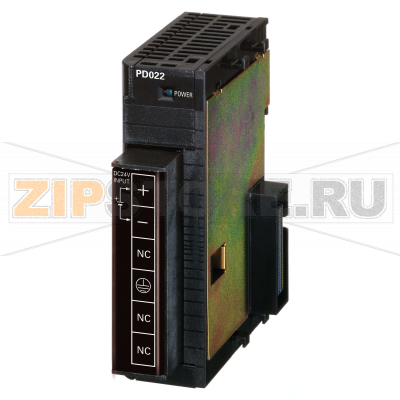

Источник питания Omron CJ1W-PD022

Описание товара

Omron CJ1W-PD022 — модуль питания для ПЛК серии CJ1/CJ1M, рассчитанный на установку в шкафы автоматизации и непрерывную работу на производстве. Он обеспечивает стабильное питание системной шины контроллера и периферийных цепей, поддерживает типовую конфигурацию стоек и подходит как для первичного монтажа, так и для замены при регламентном обслуживании. Конструкция ориентирована на компактные шкафы: модуль занимает минимум места на DIN-рейке, имеет удобные клеммы и индикацию состояния питания для быстрой диагностики на месте.

Модель CJ1W-PD022 часто применяют при модернизации линий с модулями ввода-вывода и коммуникационными расширениями. При подборе важно учитывать суммарное энергопотребление CPU, блоков ввода-вывода и подключённых датчиков/исполнительных устройств. Рекомендуется закладывать запас по мощности, чтобы исключить просадки при пусковых токах и при наращивании конфигурации. Наличие встроенных защит по перегрузке и короткому замыканию позволяет минимизировать риск повреждения остальной системы при ошибках монтажа или аномалиях нагрузки.

Признаки неисправности

• Контроллер не запускается, индикация питания отсутствует или мигает нестабильно.
• Самопроизвольные перезапуски ПЛК, ошибки по напряжению питания в диагностике CPU.
• Падение напряжения на системной линии (заметно по потускнению индикации модулей, ошибкам связи).
• Повышенный нагрев корпуса, запах электролита, следы потемнения на плате или клеммах.
• Сильная пульсация на выходе под нагрузкой (определяется измерениями), шум в аналоговых каналах.

Типовые причины поломок

• Перенапряжение на входе, грозовые и коммутационные импульсы при отсутствии защиты и заземления.
• Неправильное подключение, переполюсовка или короткое замыкание на выходных линиях.
• Длительная перегрузка при недостаточном расчёте энергобаланса шкафа, подключение новых модулей без пересчёта.
• Перегрев из‑за плотной компоновки, закрытых вентиляционных зазоров, высокой температуры окружающей среды.
• Запыление, конденсат, коррозия, агрессивные пары в зоне установки.
• Естественное старение электролитических конденсаторов, вибрации и микротрещины пайки.

Как понять, что модуль вышел из строя

• На входе присутствует номинальное питание, но на выходе напряжение отсутствует или уходит ниже допустимого под нагрузкой.
• Срабатывание защиты даже при минимальной нагрузке, восстановление не происходит после перезапуска.
• Выраженная пульсация на выходе, заметная по осциллограмме или по нестабильной работе CPU/модулей.
• Визуальные дефекты: вздутые конденсаторы, потемнение платы, следы оплавления клемм.

Рекомендации по эксплуатации и уходу

• Используйте качественный источник 24 VDC на входе, обеспечьте защиту от импульсных перенапряжений и корректное заземление шкафа.
• Соблюдайте монтаж на DIN-рейку с резервом пространства для естественного охлаждения; не закрывайте вентиляционные зазоры.
• Периодически очищайте модуль от пыли сухим воздухом, избегайте влажной уборки и попадания конденсата.
• Раз в межсервисный интервал проверяйте момент затяжки клемм и состояние проводников, осматривайте корпус и индикацию.
• Перед расширением конфигурации пересчитывайте потребление по шине; при работе на пределе мощности предусмотрите резервный модуль.
• При явной неисправности предпочтительна замена на оригинальный CJ1W-PD022 или совместимый модуль CJ1; ремонт на месте допускается только в специализированных сервисах.

В проектах, где требуется питание как системной логики, так и внешних цепей, применяются модификации с двумя выходными линиями. Для подобных задач может использоваться и модуль питания для CJ1 с обозначением 16,6 Вт, 24 VDC, 5 В/2 A и 24 В/0,4 A. Корректная обвязка, грамотное распределение нагрузок и своевременное обслуживание обеспечивают длительную работу без незапланированных простоев.

Модуль питания для CJ1, 16.6Вт, 24 VDC, 5В/2A, 24В/0.4A

Технические характеристики

Характеристики
