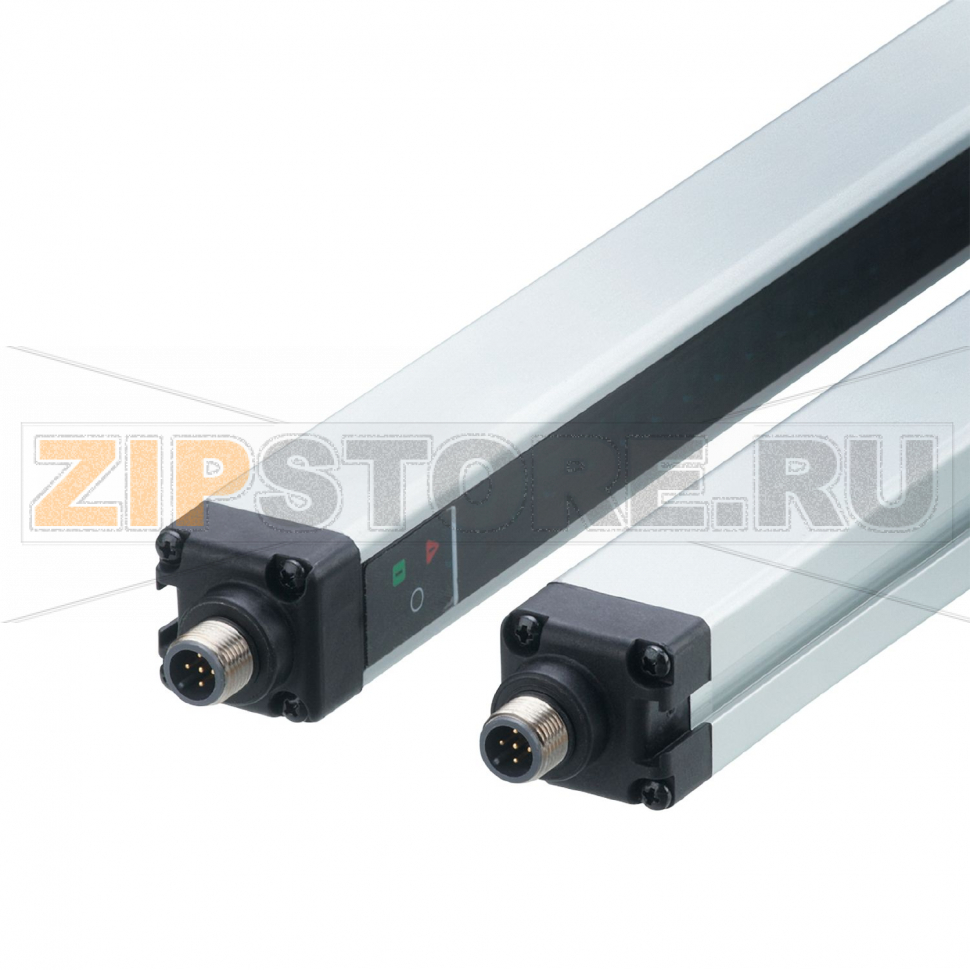

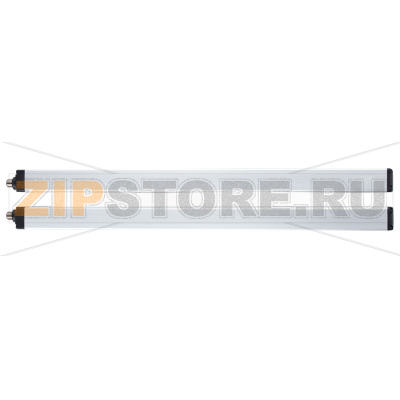

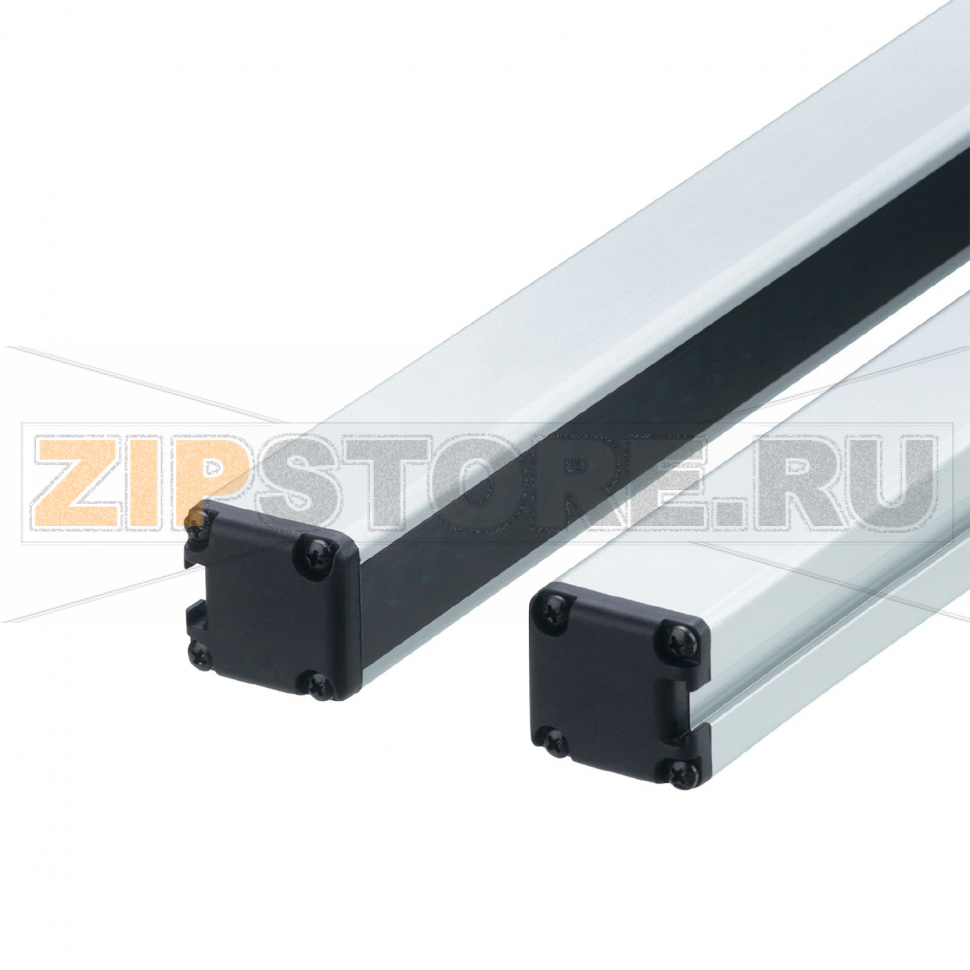

Сетка измерительная световая IFM OY5103

Описание товара

• измерительная световая сетка
• Инфракрасный свет
• высота чувствительного поля 590 mm
• Количество лучей 60
• нормально открытый / нормально закрытый
• (параметризуемый)
• (параметризуемый)
• PNP/NPN
• (параметризуемый)
• IP 65
• IP 67
• M12 Разъем

Сетка измерительная световая IFM OY5103 (каталожный номер OYA0590-60-0-10-C-3-IO) предназначена для безконтактного измерения и контроля присутствия, габаритов и положения объектов в потоке. Решение применяется на конвейерах, в упаковочных линиях, при контроле комплектации, подсчете изделий и в задачах позиционирования. Инфракрасные лучи формируют плотное поле контроля по всей высоте, что обеспечивает стабильную работу с разнородными материалами и поверхностями.

Передающая и приемная стойки образуют многолучевую «решетку». При перекрытии одного или нескольких лучей объектом система фиксирует событие и передает состояния на контроллер. Благодаря параметрируемым логическим функциям через IO-Link возможна настройка режимов NO/NC, PNP/NPN и фильтрации, а также адаптация под условия конкретного участка. Подключение через M12 упрощает монтаж и обслуживание, степень защиты IP65/67 позволяет эксплуатировать устройство в производственной среде с пылью и брызгами.

Типовые области применения

• Подсчет и детекция проходящих изделий на ленте.
• Контроль переполнения, высоты штабеля, габаритных ограничений.
• Проверка комплектации и целостности пакетов перед упаковкой.
• Позиционирование при подаче в зону обработки или паллетирования.

Причины поломок

• Механическое воздействие: удар стойки, деформация корпуса, повреждение оптических окон.
• Загрязнение оптики пылью, маслом, стружкой, аэрозолями, вызывающее постоянное «ослепление» каналов.
• Разрегулировка и перекос стоек из‑за вибраций, неправильного крепежа или случайного смещения.
• Ошибки электромонтажа: переполюсовка, превышение допустимого тока нагрузки, наводки из‑за отсутствия экранирования/заземления.
• Попадание влаги при поврежденных уплотнениях или незакрученном M12‑разъеме.
• Экстремальная внешняя засветка ИК‑источниками (прямое солнце, инфракрасные нагреватели) без экранирования.
• Износ или повреждение кабеля, ослабление контактов разъема.

Как понять, что запчасть вышла из строя

• Неисправность индикации: отсутствуют световые сигналы на стойках при поданном питании.
• Постоянно активный или постоянно неактивный выход независимо от наличия объекта.
• Случайные срабатывания, «мерцание» выходов при стабильных условиях процесса.
• Часть лучей не регистрируется даже после очистки оптики и выравнивания стоек.
• Невозможность установить связь по IO‑Link или прочитать параметры.
• Обнаружение конденсата внутри окна, следов коррозии, трещин, оплавления разъема.

Рекомендации по уходу и эксплуатации

• Еженедельно очищайте оптические окна мягкой безворсовой салфеткой и нейтральным средством; не используйте абразивы и растворители.
• Проверяйте соосность и жесткость крепления стоек; используйте фиксаторы резьбы и виброустойчивые кронштейны.
• Контролируйте целостность уплотнений и правильную затяжку M12‑разъема; при необходимости заменяйте уплотнительные кольца.
• Маршрутизируйте кабели вдали от силовых линий и частотных преобразователей; применяйте экранирование и корректное заземление.
• Защищайте зону от прямой ИК‑засветки и сварочных брызг; используйте защитные кожухи или экраны.
• Периодически выполняйте функциональную проверку: прохождение эталонного объекта по краям и в центре поля.
• Храните и резервно копируйте параметры через IO‑Link для быстрого восстановления после замены.

При повторяющихся отказах после очистки, выравнивания и проверки подключения целесообразно заменить узел на аналогичный по каталожному номеру OYA0590-60-0-10-C-3-IO, чтобы сохранить высоту поля и число лучей без перенастройки механики. Сетка измерительная световая IFM OY5103 не является защитным световым ограждением и должна использоваться в задачах измерения и контроля технологического процесса; для обеспечения безопасности персонала применяются специализированные устройства соответствующей категории.
