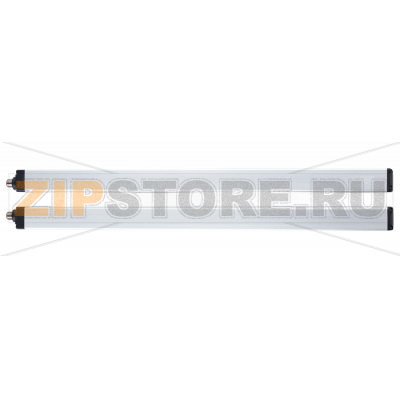

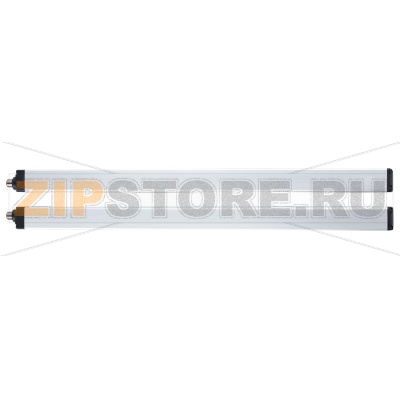

Сетка измерительная световая IFM OY5106

Описание товара

• измерительная световая сетка
• Инфракрасный свет
• высота чувствительного поля 1040 mm
• Количество лучей 105
• нормально открытый / нормально закрытый
• (параметризуемый)
• (параметризуемый)
• PNP/NPN
• (параметризуемый)
• IP 65
• IP 67
• M12 Разъем

Сетка измерительная световая IFM OY5106 (каталожный номер OYA1040-105-0-10-C-3-IO) предназначена для бесконтактного контроля габаритов, позиционирования, подсчета изделий и мониторинга перекрытия зоны на транспортерах и в сборочных линиях. Комбинация инфракрасного излучения и плотной разбивки на 105 лучей обеспечивает стабильное обнаружение объектов с разнообразной геометрией и поверхностями, а интерфейс IO‑Link упрощает параметрирование и диагностирование в реальном времени.

Назначение и особенности

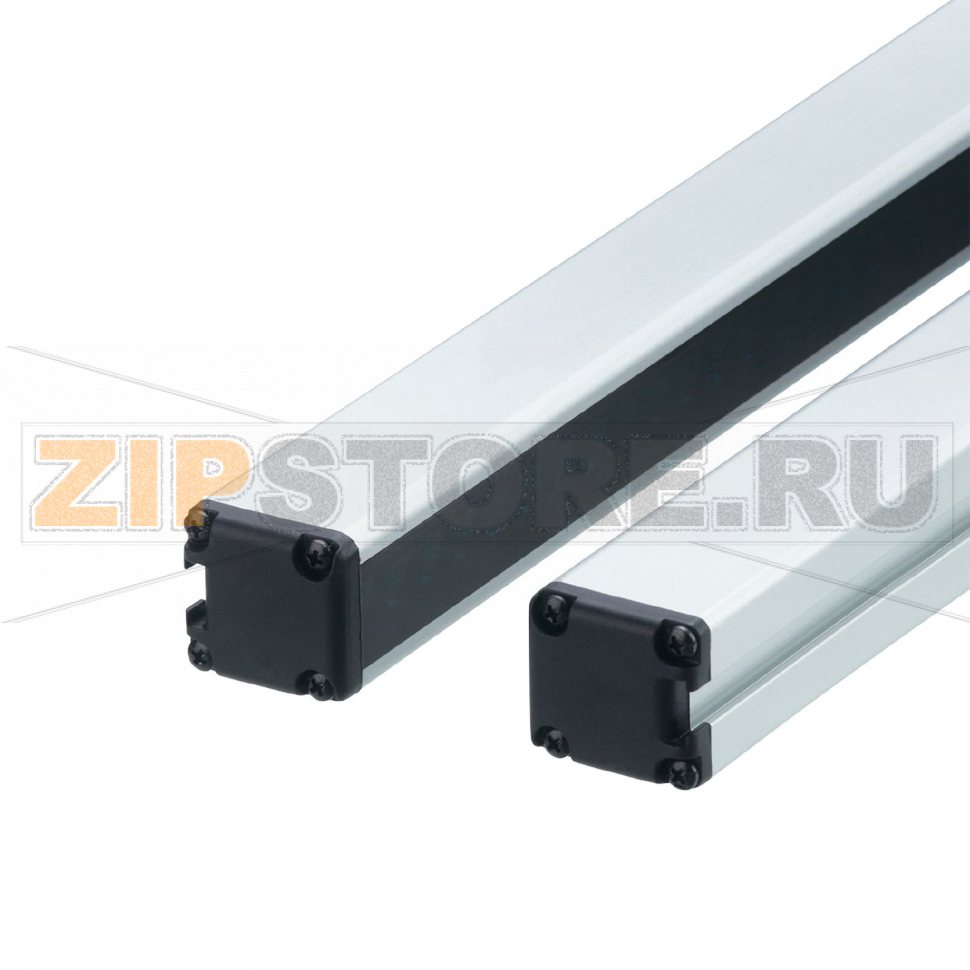

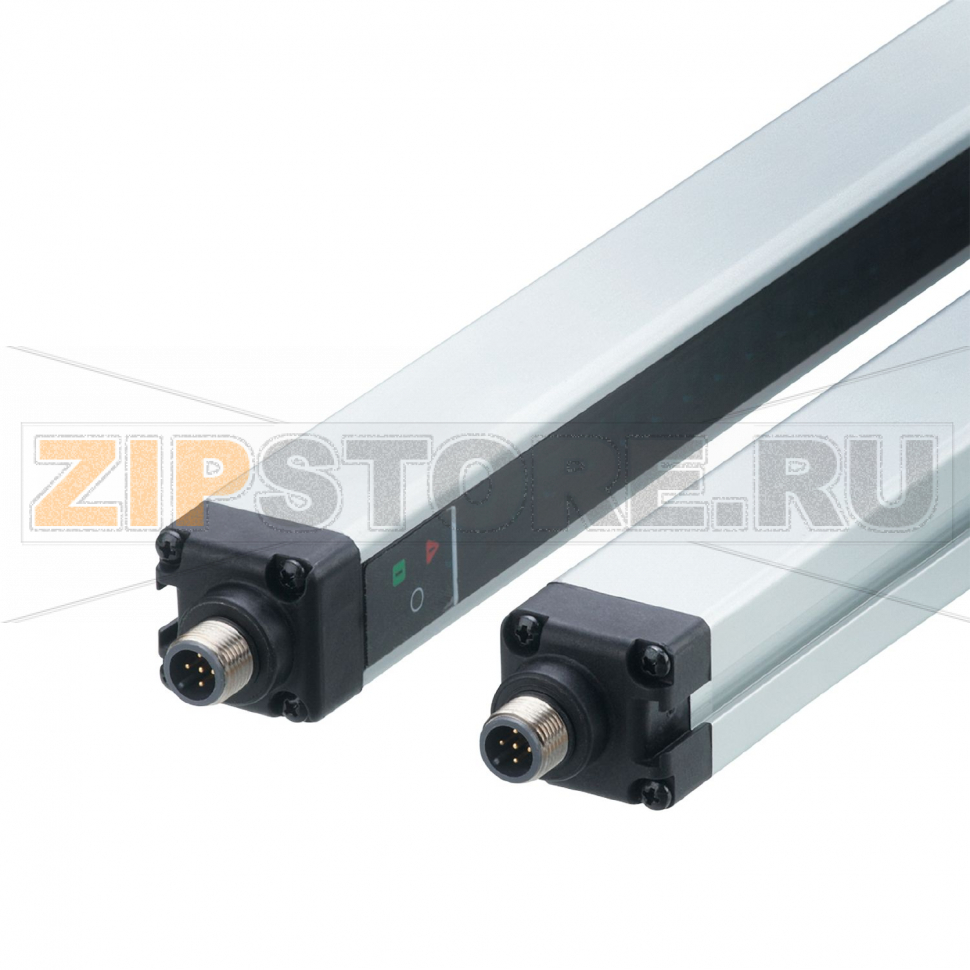

Комплект состоит из излучателя и приемника, формирующих измерительное поле высотой 1040 мм. При пересечении одного или нескольких лучей формируется дискретный сигнал (PNP или NPN, NO/NC — настраивается), а через IO‑Link доступны дополнительные данные: степень перекрытия, состояния, предупреждения. Такая архитектура позволяет использовать OY5106 как для простого контроля наличия/отсутствия, так и для оценочных задач (подсчет изделий, контроль свеса, высоты штабеля, целостности упаковки).

Применение

• Логистика и конвейеры: подсчет и классификация, контроль прохода, детекция перекоса коробов.
• Упаковка: проверка целостности набора, контроль переполнения и недокомплекта.
• Деревообработка/металлообработка: контроль габаритов заготовок, фиксация выхода за допуски.
• Автопром и сборка: позиционирование, контроль наличия компонентов перед следующей операцией.

Как понять, что запчасть вышла из строя

• Индикация: отсутствуют сигналы питания/статуса на обоих профилях или горит постоянная ошибка выравнивания, не устраняемая корректировкой.
• Ложные/нестабильные срабатывания: частые переключения без объекта, «дрожание» выхода, пропуски при уверенном пересечении лучей.
• Невозможность выстроить оси: индикаторы центровки не переходят в устойчивое состояние даже при точной юстировке.
• Диагностика по IO‑Link: сообщения о перегрузке/КЗ по выходу, превышении допустимой засветки, обрыве лучей, ошибках коммуникации.
• Механические признаки: трещины в защитных окнах, следы коррозии на разъеме M12, конденсат внутри профиля.

Типичные причины поломок

• Механические воздействия: удар палетой/тарой, вибрации из‑за недостаточной фиксации кронштейнов, деформация профиля.
• Загрязнение оптики: пыль, стружка, пленка масла или моющих средств на окнах, приводящие к затуханию лучей и постоянным ложным срабатываниям.
• Нарушение герметичности: поврежденные уплотнения или неправильно затянутый M12‑разъем — попадание влаги при мойке.
• Электрические факторы: переполюсовка, скачки по питанию, помехи/наводки при прокладке рядом с силовыми кабелями, отсутствие заземления.
• Неверные настройки: слишком короткое время отклика, неправильно выбранная логика (NO/NC), неподходящий режим PNP/NPN для существующего входа контроллера.
• Эксплуатация вне условий: постоянная прямая солнечная засветка приемника, температурные перегревы, мойка высоким давлением при несоблюдении расстояния/угла.

Рекомендации по уходу и эксплуатации

• Регулярная чистка: мягкая безворсовая салфетка и нейтральный раствор; избегать абразивов и агрессивных растворителей, не тереть всухую.
• Проверка юстировки: периодически контролировать выравнивание по встроенной индикации; после ударов или сервисных работ обязательно проводить повторную настройку.
• Кабель и разъем: использовать экранированные кабели надлежащего сечения, проверять состояние уплотнительного кольца M12, не допускать натяжения и перегиба.
• Питание и помехозащита: соблюдать полярность и допустимый диапазон напряжения, применять развязку и фильтры при близости частотно‑регулируемых приводов.
• Параметрирование через IO‑Link: задать режим PNP/NPN, NO/NC, временную фильтрацию, чувствительность и, при необходимости, маскирование/blanking отдельных лучей для исключения постоянных мешающих объектов.
• Монтаж: исключить прямую засветку приемника мощными источниками света; использовать защитные экраны в пыльных зонах; обеспечить жесткую фиксацию кронштейнов.
• Мойка и влажные среды: при IP65/IP67 соблюдать рекомендации по струе и дистанции; после мойки проверять отсутствие влаги в области разъема.
• Профилактика: включить периодические проверки состояния через IO‑Link в регламент ТО; хранить запасные уплотнительные кольца и комплект кабелей.

Использование измерительной световой сетки IFM OY5106 по назначению, корректная настройка режимов и регулярный уход за оптическими поверхностями обеспечивают стабильную работу системы в составе линии. При выборе и внедрении модели OYA1040-105-0-10-C-3-IO рекомендуется сразу задействовать интерфейс IO‑Link для сохранения параметров, удаленной диагностики и ускорения последующей замены устройств без риска неверной конфигурации.
