Brand: Wago
SKU: 857-400

Каталожный номер 857-400

Изолирующий усилитель сигнала; Входной сигнал тока и напряжения; Сигнал тока и напряжения на выходе; регулировка шкалы и нуля; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; 2,50 mm Wag Краткое описание:Конфигурируемый разделительный усилитель 857-400 используется для преобразования, увеличения, фильтрации и электрического изолирования аналоговых стандартных сигналов. Характеристики:Регулировка шкалы и нуля по всему диапазону измеренияПереключатель шкал с калибровкойНастраиваемая макс. рабочая частотаБезопасная 3-канальная изоляция с тестовым напряжением EN 61140 в 2,5 кВ...

Розничная цена

187 $ с НДС

array(34) { ["id"]=> string(6) "170806" ["product_id"]=> string(6) "233420" ["id_1c"]=> NULL ["sku"]=> string(7) "857-400" ["sort"]=> string(1) "1" ["name"]=> string(7) "857-400" ["image_id"]=> NULL ["price"]=> float(17731) ["primary_price"]=> string(10) "186.636506" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(17731) ["unconverted_price"]=> float(186.63) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(17731) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(5) "10485" ["value":"shopDimensionValue":private]=> string(2) "94" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.094" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(5) "10269" ["value":"shopDimensionValue":private]=> string(1) "6" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "6" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 17 731 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

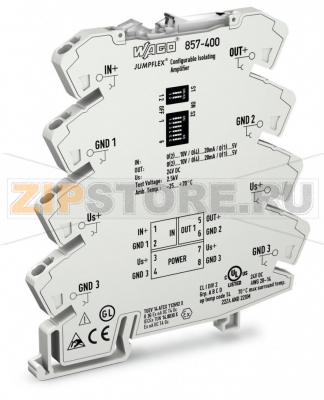

Конфигурируемый разделительный усилитель WAGO 857-400 используется для преобразования, масштабирования, фильтрации и электрической изоляции аналоговых стандартных сигналов.

Характеристики:

Регулировка шкалы (Span) и нуля (Zero) по всему диапазону измерения
Переключение шкал с калибровкой
Настраиваемая максимальная рабочая частота
Безопасная 3-канальная гальваническая изоляция, испытательное напряжение по EN 61140: 2,5 кВ

Примечание:

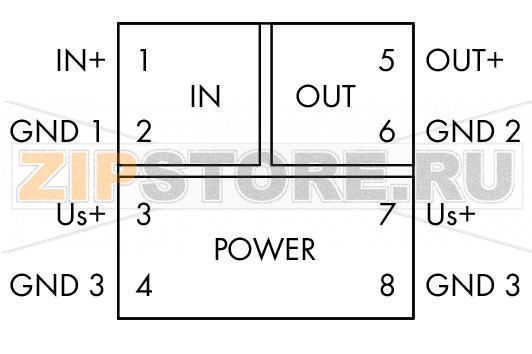

Клеммы 3 (Us+) и 7 (Us+), а также 4 (GND 3) и 8 (GND 3) внутренне соединены (перемычки).
Допустимый ток между клеммами 3/4 и 7/8: не более 1 A.

Технические данные

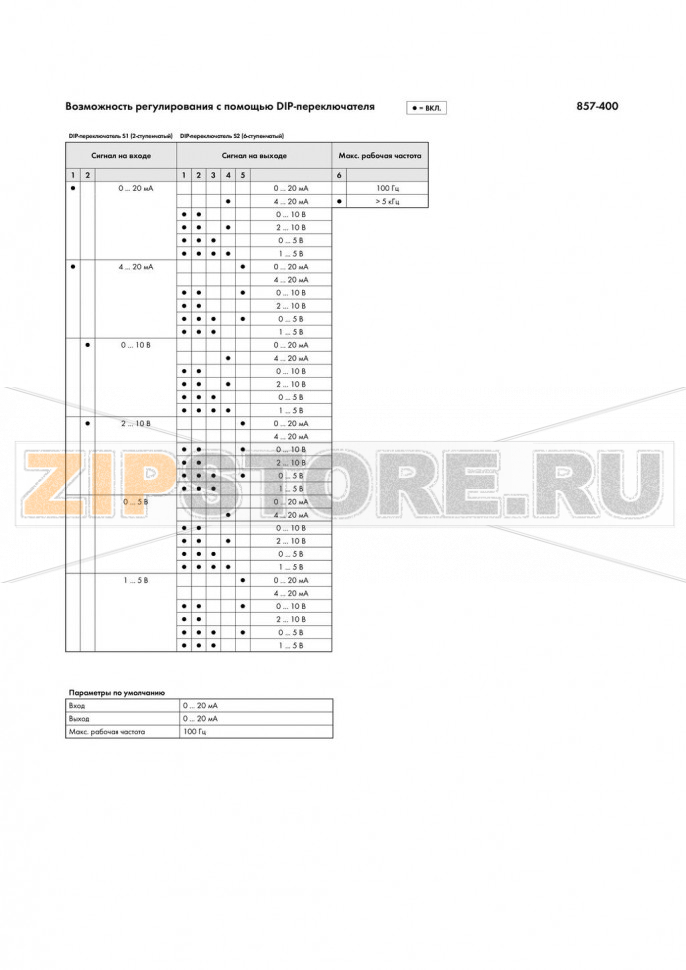

Конфигурирование:

Варианты конфигурирования

DIP‑переключатели

Вход:

Тип входного сигнала	Напряжение Ток
Входной сигнал, напряжение	0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (калибрируемые настраиваемые сигналы)
Входной сигнал, ток	0 … 20 mA; 4 … 20 mA (калибрируемые настраиваемые сигналы)
Сопротивление входа (вход/ток)	≤ 50 Ω
Сопротивление входа (вход/напряжение)	≥ 100 kΩ
Входной ток (макс.)	50 mA
Макс. входное напряжение	30 V
Коррекция нуля и масштаба	± 3 % от верхнего значения диапазона

Выход:

Тип выходного сигнала	Ток Напряжение
Выходной сигнал, напряжение	0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Выходной сигнал, ток	0 … 20 mA; 4 … 20 mA; 0 … 10 mA; 2 … 10 mA (калибрируемые, переключаемые)
Нагрузка (выход/напряжение)	≥ 2 kΩ
Нагрузка (выход/ток)	≤ 600 Ω

Обработка сигнала:

Макс. рабочая частота	100 Hz / 5 kHz (настройка DIP‑переключателем)
Типичное время переходного процесса	3,5 ms (100 Hz); 100 µs (5 kHz)

Погрешность измерения:

Погрешность передачи	≤ 0,1 % от верхнего значения диапазона
Погрешность передачи (полная шкала)	≤ 0,2 % от верхнего значения диапазона
Температурный коэффициент	≤ 0,01 %/K

Питание:

Тип питания	24 VDC
Номинальное напряжение US	DC 24 V
Диапазон напряжения питания	± 30 %
Потребляемый ток при номинальном напряжении	≤ 25 mA

Защита и безопасность:

Испытательное напряжение (вход/выход/питание)	AC 2,5 kV; 50 Hz; 1 мин
Степень защиты	IP20

Данные соединения:

Технология соединений	Push-in CAGE CLAMP®
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 мм² / 22 … 14 AWG
Длина зачистки	9 … 10 мм / 0.35 … 0.39 inch

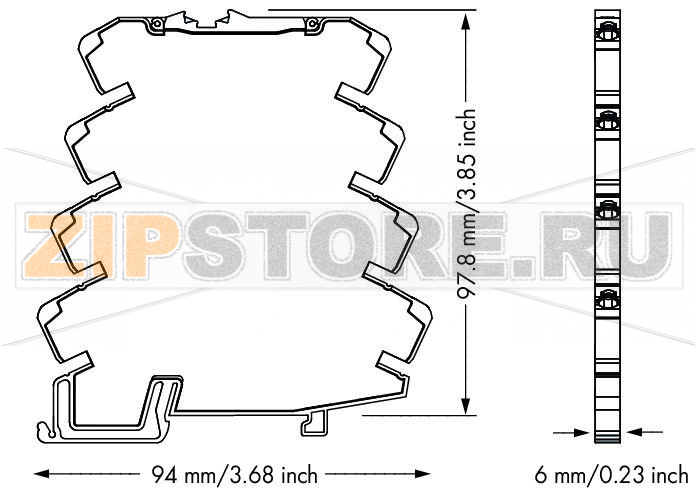

Геометрические данные:

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN-рейки	97,8 мм / 3.85 inch
Длина	94 мм / 3.701 inch

Механические данные:

Тип монтажа

DIN-рейка 35 мм

Материалы:

Пожарная нагрузка	0,585 MJ
Вес	36,8 g

Требования к окружающей среде:

Температура эксплуатации	-25 … 70 °C
Температура хранения	-40 … 85 °C

Стандарты и спецификации:

Маркировка соответствия	CE
ЭМС — помехоустойчивость	EN 61000-6-2
ЭМС — излучение помех	EN 61000-6-4

Коммерческие данные:

Группа продукта	6 (Interface Electronics)
Тип упаковки	bag (пакет)
Страна происхождения	DE
GTIN	4045454471293
Код ТН ВЭД	85437090300

WAGO 857‑400 — изолирующий усилитель сигнала для промышленной автоматики, предназначенный для приема токовых и напряженческих входов и выдачи унифицированных токовых либо напряженческих выходов. Устройство обеспечивает гальваническую развязку между входом, выходом и питанием, что снижает влияния помех и исключает образование петель заземления. Конфигурирование выполняется DIP‑переключателями, а тонкая настройка по нулю и шкале (Zero/Span) позволяет точно подстроить канал под конкретный датчик и диапазон. Питание 24 В постоянного тока, корпус шириной 6 мм экономит место в шкафу, а пружинные клеммы Push‑in CAGE CLAMP принимают проводники до 2,5 мм² и ускоряют монтаж.

Модуль подходит для типовых задач: масштабирование сигналов 4–20 мА и 0–10 В, преобразование между током и напряжением, фильтрация помех за счет выбора полосы и требуемой динамики, а также надежная электрическая изоляция цепей АСУТП, ПЛК и периферии. Меняемая частотная полоса позволяет выбирать между быстрым откликом для динамичных процессов и усиленной фильтрацией для медленных технологических сигналов.

Причины возможных неисправностей обычно связаны с ошибками монтажа и эксплуатации: неправильная распиновка клемм или невнимание к внутренним перемычкам питания, превышение допустимого входного напряжения/тока, подключение нагрузки вне допустимого диапазона, отсутствие экранирования и грозозащиты, длительная работа вне температурных пределов, а также загрязнение и коррозия контактных площадок. Отдельно стоит отметить риски от индустриальных импульсных перенапряжений и наводок, особенно при длинных линиях связи без мер ЭМС‑защиты.

Понять, что WAGO 857‑400 вышел из строя, можно по ряду признаков: отсутствие выходного сигнала при наличии корректного входа и питания; зависание выхода на нуле или на верхнем пределе; непредсказуемый дрейф или шум, не устраняемый настройкой; невозможность калибровки нуля и шкалы; заметное увеличение времени отклика; перегрев корпуса; срабатывание защит или атипично высокий ток потребления. Косвенным признаком деградации изоляции может быть появление наводок и ложных колебаний при подключении к разным контурам заземления.

Рекомендации по уходу и эксплуатации: соблюдать полярность и распиновку клемм, использовать правильные диапазоны входов/выходов и нагрузки; выполнять экранирование сигнальных линий и разводку по правилам ЭМС; предусматривать ограничители перенапряжений; поддерживать чистоту в шкафу, удалять пыль сухой щеткой или сжатым воздухом без агрессивных растворителей; периодически проверять механическую фиксацию на DIN‑рейке и качество посадки проводников в клеммах; при изменении условий процесса повторять калибровку нуля и шкалы; контролировать температуру в шкафу для исключения перегрева. Все работы по проверке изоляции и тестированию под повышенным напряжением должны выполняться только квалифицированным персоналом.
