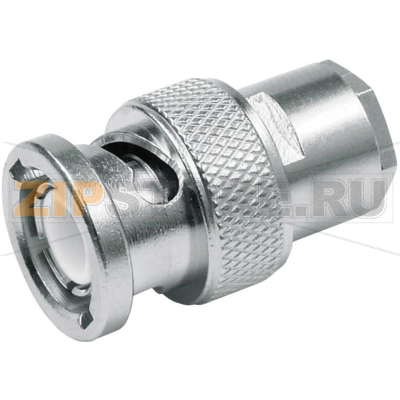

Разъем BNC, 50 Ом, 1 шт Telegärtner J01000A0608

Описание товара

J01000A0608 — разъем BNC 50 Ом производства Telegärtner, предназначенный для построения и обслуживания коаксиальных линий в радио- и телекоммуникационном оборудовании, измерительных стендах, лабораторных установках и системах передачи данных. Байонетный механизм обеспечивает быстрое соединение с повторяемой фиксацией, что удобно при частых перекоммутациях. Разъем рассчитан на работу с соответствующими 50‑омными коаксиальными кабелями; выбор конкретного типа кабеля и инструмента следует согласовывать с документацией производителя.

Назначение и совместимость

Разъем J01000A0608 Telegärtner применяют в ВЧ‑трактах, измерительных приборах, генераторах и анализаторах, радиосвязи, а также в системах, где требуется стабильное согласование на 50 Ом. Физически BNC 50 Ом совместим с BNC 75 Ом, однако смешивание стандартов ухудшает согласование и может вызывать дополнительные потери и перегрев передатчика. Для корректной работы используйте ответные разъемы и кабели 50 Ом.

Монтаж и эксплуатация

При установке важно соблюдать технологию разделки кабеля, применяя калибрированный инструмент и рекомендованный производителем метод соединения (обжим/пайка). Критично обеспечить надежный контакт оплетки и центрального проводника, исключить перекосы и внутренние повреждения диэлектрика. Для разгрузки натяжения используйте термоусадку, соблюдайте радиус изгиба кабеля и не допускайте рывков за соединение. Фиксация байонета выполняется четким поворотом, без избыточного усилия.

Типичные причины неисправностей

• Механический износ байонетного замка и контактных поверхностей при частых циклах коммутации.
• Деформация или утопание центрального штыря, вызванные некорректным соединением или ударными нагрузками.
• Ослабление обжима/пайки, плохая разделка кабеля, нарушение экранирования и контактной группы.
• Перегрев при пайке с последующим растрескиванием диэлектрика.
• Коррозия и загрязнение из-за влаги, конденсата, пыли, соляных туманов или химических агентов.
• Использование неподходящего по импедансу ответного разъема (50/75 Ом), приводящее к повышенному КСВ и перегрузкам.
• Чрезмерные изгибы и растягивающие нагрузки на кабель, передающиеся на разъем.
• Статические разряды и электрические перегрузки.

Как понять, что запчасть вышла из строя

• Интермиттирующая связь: сигнал пропадает или «шуршит» при легком пошатывании кабеля или разъема.
• Ухудшение параметров линии: рост шума, падение уровня, нестабильность на высоких частотах, ухудшение КСВ/возвратных потерь.
• Визуальные признаки: люфт замка, поврежденный или утопленный центральный контакт, трещины диэлектрика, следы окисления и потемнения, разлохмаченная оплетка.
• Электрические проверки: отсутствие непрерывности по центральной жиле или экрану, короткое между жилой и экраном при проверке мультиметром; по возможности — контроль TDR/анализатором.

Рекомендации по уходу и продлению срока службы

• Храните J01000A0608 с защитными колпачками, в сухом и чистом месте; избегайте конденсата и резких перепадов температур.
• Периодически очищайте контактные поверхности безворсовыми салфетками и изопропиловым спиртом; не используйте абразивы.
• Не смешивайте компоненты 50 Ом и 75 Ом в одной линии; подбирайте ответные части соответствующего стандарта.
• Соблюдайте радиус изгиба кабеля и применяйте разгрузку натяжения, чтобы исключить нагрузку на разъем.
• При монтаже используйте калибрированный инструмент и соблюдайте рекомендованные режимы пайки, чтобы избежать перегрева.
• Для уличных и влажных условий применяйте дополнительную герметизацию (самовулканизирующаяся лента, герметики, защитные кожухи).
• Контролируйте количество циклов коммутации в интенсивной эксплуатации и выполняйте превентивную замену при появлении люфта или признаков износа.

При корректном подборе кабеля и аккуратном монтаже разъем J01000A0608 Telegärtner обеспечивает стабильное соединение и предсказуемые параметры линии. Соблюдение рекомендаций по уходу и регулярный контроль состояния соединений позволяют снизить вероятность сбоев и продлить срок службы всей коаксиальной трассы.

Характеристики
