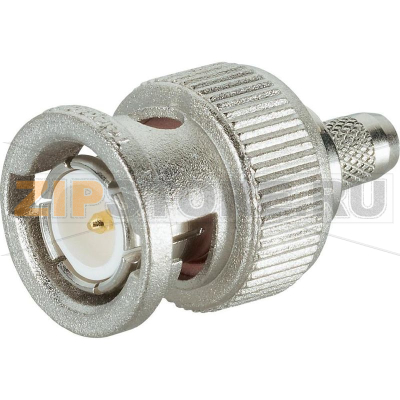

Разъем BNC, 50 Ом, 1 шт Telegärtner J01000F1255

Описание товара

Разъем J01000F1255 — это профессиональное BNC-исполнение на 50 Ом от Telegärtner, рассчитанное на надежное соединение в измерительной и радиочастотной аппаратуре, сетях передачи данных и лабораторных стендах. Он обеспечивает стабильный электрический контакт и предсказуемое поведение в диапазоне ВЧ, что важно для точности измерений, согласования линий и минимизации отражений сигнала. Разъем подходит для стандартных 50-омных интерфейсов BNC; при работе с трактами, где критично импедансное согласование, важно не смешивать его с 75-омными системами.

Где применяется

J01000F1255 используют в стендах контроля и диагностики, подключении генераторов и осциллографов, в радиосвязи, телеком-инфраструктуре, аппаратуре мониторинга и лабораторных макетах. Конструкция байонетного замка позволяет быстро выполнять коммутацию без инструмента, сохраняя устойчивость контакта при вибрациях и частых переподключениях.

Монтаж и эксплуатация

Для корректной работы важно точно подготовить кабель: соблюсти длины зачистки, не повреждать диэлектрик и экранирующую оплетку. При опрессовке или пайке следует обеспечить полное введение центрального проводника в контакт и надежный обхват экрана. Не допускается чрезмерный крутящий момент и перетягивание — это приводит к деформации корпуса и контактов. Кабель у входа в разъем не должен испытывать изгиб с малым радиусом или осевое натяжение; рекомендуется использовать разгрузку от натяжения и соблюдать допустимое число циклов соединений-разъединений.

Причины поломок

• Механический износ байонетных лепестков и ответной части при частых подключениях.
• Ослабление или деформация центрального контакта из-за перекосов и усилий при стыковке.
• Коррозия контактов и экрана из-за влаги, конденсата или агрессивных сред.
• Неправильная опрессовка/пайка: неполный обхват оплетки, пережог диэлектрика, растрепанная экранирующая оплетка.
• Совместное использование с неподходящим кабелем (по диаметрам жилы и изоляции), приводящее к люфту и росту потерь.
• Механические удары, постоянный изгиб кабеля у разъема, кручение при фиксированном байонетном замке.
• Эксплуатация в 75-омной линии или с несогласованной нагрузкой, что повышает отражения и может вызывать нагрев и деградацию контактов.

Как понять, что запчасть вышла из строя

• Люфт при фиксации, неплотная посадка, самопроизвольное расстыковывание байонета.
• Нестабильный уровень сигнала, скачки, рост шума, срывы синхронизации или падение чувствительности приборов.
• Повышение КСВ/ухудшение возвратных потерь, рост вносимых потерь на контрольных частотах (по измерениям ВЧ-измерителями).
• Сильный нагрев в месте соединения при передаче мощности или заметное ухудшение результата на ТДР/векторном анализаторе.
• Визуальные признаки: потемнение, следы окисления, трещины диэлектрика, погнутый или втопленный центральный штырь, надлом экранирующей обжимной гильзы.
• Тестером: непостоянный контакт (скачущая проводимость) при легком шевелении, короткое замыкание между центральным контактом и экраном при поврежденном диэлектрике.

Рекомендации по уходу и профилактике

• Держать соединители в чистоте, при хранении использовать защитные колпачки. Перед стыковкой удалять пыль и ворс.
• Для чистки применять безворсовые салфетки и изопропиловый спирт; не использовать абразивы и агрессивные растворители.
• Периодически осматривать J01000F1255 на предмет износа байонета, коррозии и целостности диэлектрика; при повреждениях заменить.
• Соблюдать рекомендованный момент затяжки для моделей, где это актуально; при необходимости применять динамометрический инструмент.
• Исключать натяжение и кручение кабеля, обеспечивать разгрузку у ввода, не допускать острых перегибов.
• Не смешивать 50-омные и 75-омные BNC в одном тракте, если требуется корректное согласование.
• В условиях повышенной влажности и пыли применять защиту разъема и периодическую профилактическую очистку.

Разъем Telegärtner J01000F1255 рассчитан на длительную эксплуатацию при правильном монтаже и уходе. Соблюдение базовых правил подготовки кабеля, аккуратная коммутация и регулярный контроль соединений позволяют сохранить стабильные электрические параметры и сократить риск отказов.
