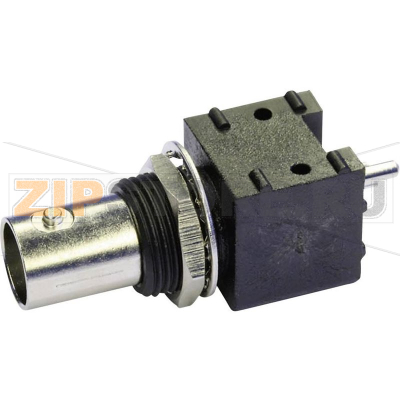

Разъем BNC, 50 Ом, 1 шт Telegärtner J01001F0002

Описание товара

Разъем BNC 50 Ом Telegärtner J01001F0002 — решение для построения и обслуживания радиочастотных трактов и измерительных цепей, где важны стабильное согласование и повторяемость контакта. Разъем с байонетной фиксацией обеспечивает быстрое и надежное соединение, снижает риск самопроизвольного отсоединения и упрощает работу в лабораторных и промышленных условиях. Модель рассчитана на использование с 50‑омной аппаратурой и коаксиальными линиями соответствующего волнового сопротивления.

Области применения включают измерительное оборудование, радиосвязь, тестовые стенды, модули СВЧ/РЧ, а также обслуживание старых сегментов сетевой инфраструктуры на коаксиале. Использование J01001F0002 помогает сохранять согласование по импедансу, минимизировать отражения и обеспечить предсказуемые характеристики тракта. При монтаже и эксплуатации рекомендуется избегать смешения 50‑ и 75‑омной арматуры, так как это ведет к ухудшению согласования и росту потерь.

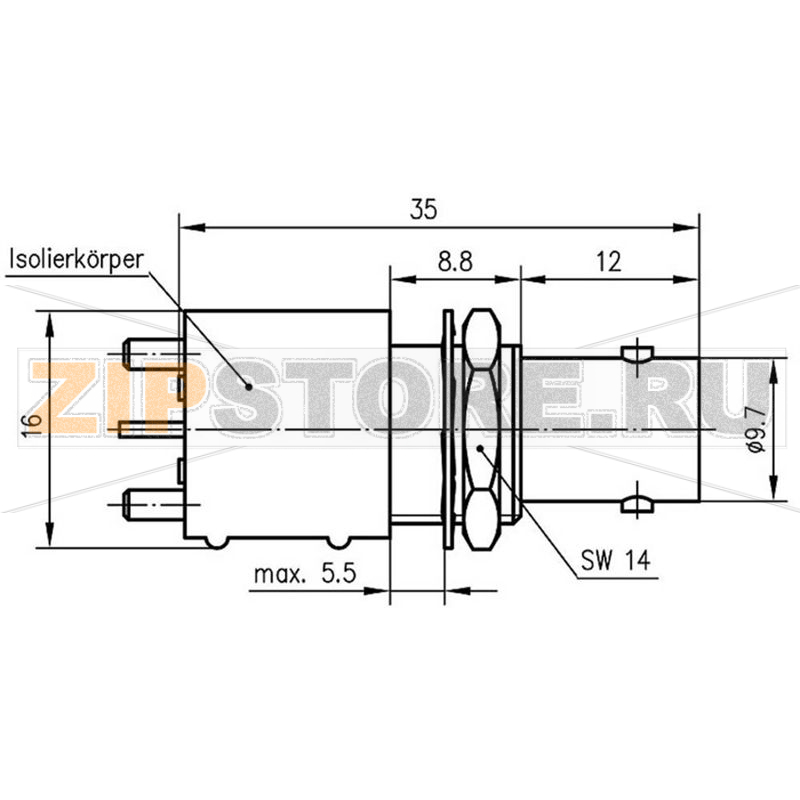

Конструктивно BNC-разъем имеет центральный контакт и диэлектрический изолятор, а также байонетный механизм с двумя пазами, обеспечивающий фиксированное положение после поворота. Качественная обработка и покрытие контактов способствуют низкому переходному сопротивлению и устойчивости к коррозии при корректной эксплуатации. Поставка единичной позиции удобна для сервисных и мелкосерийных работ.

Причины поломок

• Механический износ байонетных выступов и ответных пазов из-за частых циклов соединения/разъединения.
• Ослабление или деформация центрального контакта, что приводит к увеличению переходного сопротивления.
• Растрескивание или сколы диэлектрика вследствие перегрева при пайке или ударных нагрузок.
• Коррозия и окисление контактных поверхностей при воздействии влаги и загрязнений.
• Неправильный монтаж кабеля: недостаточная обжимка/пайка экрана и жилы, надрезы жилы при разделке.
• Чрезмерное натяжение кабеля, изгибы с малым радиусом, вибрации без разгрузки по тяге.
• Согласование не по импедансу (50 Ом с 75 Ом), приводящее к дополнительным отражениям и нагреву контактной группы.

Как понять, что запчасть вышла из строя

• Нестабильный сигнал: пропадания при легком шевелении разъема, «хрип» или скачки уровня на измерителе.
• Рост КСВ/ухудшение возвратных потерь на контроле тракта или заметное увеличение потерь на частоте работы.
• Люфт в сопряжении, разболтанный байонет, плохая фиксация после поворота.
• Видимые повреждения: потемнение, окислы, следы перегрева, трещины диэлектрика, погнутый центральный контакт.
• Следы вырыва кабеля из обжимной зоны или неплотный обжим экрана.

Рекомендации по уходу и эксплуатации

• Соблюдайте совместимость: используйте J01001F0002 только с 50‑омными ответными частями и кабелями соответствующего типа.
• Поддерживайте чистоту: регулярно удаляйте пыль и загрязнения с контактных поверхностей мягкой щеткой и изопропиловым спиртом, избегая абразивов.
• Защищайте от влаги: применяйте защитные колпачки, храните в сухом месте, при работе на улице используйте герметизацию кабельного ввода.
• Монтаж выполняйте по инструкции производителя: корректная разделка кабеля, полное 360°-ное соединение экрана, аккуратная пайка/обжим без перегрева.
• Не прикладывайте избыточное усилие при соединении, не используйте инструменты для поворота байонета; обеспечьте разгрузку по тяге.
• Исключайте частое «холостое» коммутационное циклирование; ресурс разъема не бесконечен.
• Периодически осматривайте разъем: при обнаружении люфта, коррозии или потемнения контактов — очистите или замените.

При соблюдении рекомендаций по монтажу и эксплуатации разъем Telegärtner J01001F0002 обеспечивает стабильное соединение, низкие потери и долговечность трактов, критичных к согласованию и качеству контакта.
