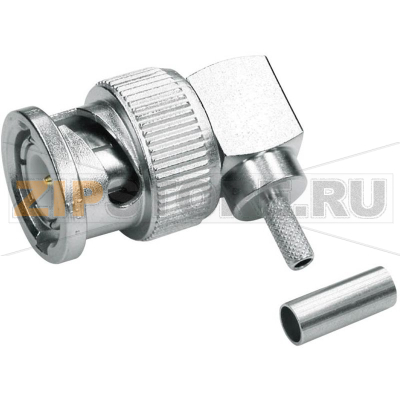

Разъем BNC, 75 Ом, 1 шт Telegärtner J01002A0029

Описание товара

J01002A0029 — это коаксиальный разъем форм‑фактора BNC на 75 Ом от Telegärtner, предназначенный для стабильной передачи видеосигналов, цифровых потоков SDI/ASI, а также для применения в измерительном оборудовании и телекоммуникациях. Разъем рассчитан на многократные соединения/рассоединения, обеспечивает надежный контакт центрального проводника и оплетки и поддерживает согласование в тракте 75 Ом при правильном подборе кабеля и корректном монтаже.

Разъем Telegärtner J01002A0029 используется в телестудиях, на объектах СКС и CCTV, в системах мониторинга и в лабораторной инфраструктуре. Для получения ожидаемого результата важно соблюсти совместимость с типом коаксиального кабеля и соблюдать технологию установки. При замене существующих соединений данный разъем помогает восстановить целостность тракта, снизить отражения и навести порядок в коммутации.

Как понять, что разъем вышел из строя или работает некорректно:

• Появляются периодические пропадания изображения, «сыпется» картинка, артефакты при передаче SDI/HD-SDI/3G‑SDI.
• Нестабильное соединение: сигнал пропадает при легком шевелении кабеля или повороте разъема.
• Повышенный уровень шумов, ухудшение соотношения сигнал/шум, заметные потери при длинных линиях.
• Чувствуется люфт при фиксации байонета, ослабление защелки, повышенное усилие при подключении.
• Визуальные дефекты: потемнение контактов, следы коррозии, трещины диэлектрика, деформация «лепестков» экрана или центрального контакта.

Частые причины поломок и деградации J01002A0029:

• Механический износ байонетного механизма при частых циклах и неаккуратной стыковке.
• Неправильная обжимка или пайка: несоблюдение длины разделки, неверная матрица инструмента, «усики» оплетки касаются центрального контакта.
• Изгибы кабеля у ввода без развязки натяжения, постоянное растяжение и кручение.
• Загрязнение, влага и конденсат, хранение без защитных колпачков.
• Перегрев при пайке, что ведет к разрушению диэлектрика и ослаблению контактов.
• Несоответствие импедансу тракта (подключение к 50‑омной арматуре) и согласующим элементам.

Базовая диагностика в условиях площадки:

• Сравнить поведение линии с заведомо исправным кабелем/разъемом.
• Проверить целостность центрального проводника и экрана мультиметром; исключить короткое замыкание между ними.
• Оценить фиксацию байонета: разъем должен четко защелкиваться без люфта.
• Осмотреть контакты и диэлектрик при хорошем освещении; при необходимости выполнить мягкую очистку.

Рекомендации по уходу за разъемом Telegärtner J01002A0029:

• Держать контакты чистыми и сухими; использовать защитные колпачки при хранении и транспортировке.
• Периодически очищать контактные поверхности безворсовыми салфетками и изопропиловым спиртом; не применять абразивы.
• Не допускать постоянного изгиба кабеля у входа в разъем; использовать термоусадку или бандаж для разгрузки натяжения.
• Избегать попадания влаги и агрессивных сред; при работе на улице использовать погодозащиту места соединения.
• Не превышать разумное количество циклов коммутации; подключать разъем строго по оси, без перекоса.

Рекомендации по монтажу и замене:

• Подбирать J01002A0029 под конкретный тип коаксиального кабеля с волновым сопротивлением 75 Ом и соответствующим диаметром.
• Соблюдать карту разделки и использовать штатные обжимные матрицы; контролировать 360‑градусный контакт оплетки.
• Проверять отсутствие «усиков» экрана в зоне центрального контакта; после сборки выполнить тест на целостность и отсутствие КЗ.
• Фиксировать разъем до щелчка, избегать проворота корпуса относительно кабеля после монтажа.

При корректном подборе кабеля, точной сборке и регулярном обслуживании разъем J01002A0029 от Telegärtner обеспечивает стабильную работу линии и предсказуемые результаты в профессиональных системах видео и измерений. В случае появления признаков деградации целесообразно заменить разъем и перепроверить участок линии, чтобы восстановить согласование и надежность передачи.
