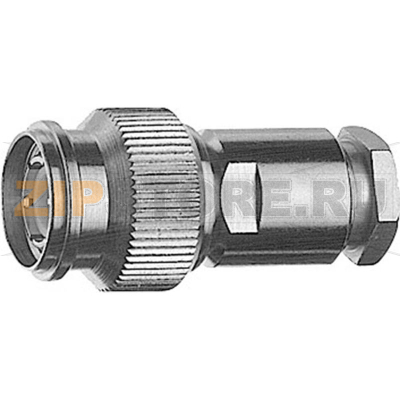

Разъем TNC, 75 Ом, 1 шт Telegärtner J01012A2215

Описание товара

Назначение и особенности

J01012A2215 — разъем TNC 75 Ом от Telegärtner, предназначенный для построения высокостабильных трактов передачи сигнала в системах связи, измерительной аппаратуре, видеотрактах и иной профессиональной инфраструктуре. Резьбовое соединение TNC обеспечивает надежную фиксацию и стойкость к вибрациям, что важно при установке на стационарных и подвижных объектах. В 75‑омных линиях такой разъем помогает сохранять согласование тракта и снижать отражения сигнала по сравнению с временными или неподходящими по импедансу соединениями.

Разъем устанавливается на соответствующие 75‑омные коаксиальные кабели и применяется в узлах, где требуются стабильные электрические параметры, аккуратная механическая сборка и повторяемость контакта. При корректном монтаже J01012A2215 — Разъем TNC, 75 Ом, 1 шт Telegärtner обеспечивает надежный электрический контакт центрального проводника и оплетки с минимальными потерями на контакте и стабильной диаграммой импеданса.

Монтаж и эксплуатация

Для получения стабильных результатов важны точность разделки кабеля и использование соответствующего инструмента. Следует соблюдать рекомендуемые длины зачистки, не повреждать диэлектрик и жилу, применять правильные матрицы обжима (если требуется обжим) или аккуратную пайку (если конструкция предусматривает пайку). При затяжке фиксирующей гайки избегайте перетяга; используйте ключ с контролем момента в пределах, указанных производителем. Не скручивайте кабель при затяжке — придерживайте корпус разъема, исключая крутильную нагрузку на кабель.

Недопустимо смешивать 50‑ и 75‑омные компоненты в одном тракте: межтиповая стыковка может приводить к ухудшению согласования, возрастанию КСВ и, в ряде случаев, к механическим повреждениям центрального контакта.

Причины поломок

• Механический износ: частые циклы соединения/разъединения приводят к ослаблению пружинных элементов и износу резьбы.
• Перетяжка или перекос соединения: деформация корпуса, смятие диэлектрика, повреждение резьбы.
• Ошибки монтажа: неверная разделка кабеля, неподходящие гильзы/матрицы, «холодная» пайка, недостаточная опрессовка экрана.
• Воздействие среды: влага, конденсат, соли и агрессивные вещества вызывают коррозию и рост переходного сопротивления.
• Вибрации и изгибы кабеля без разгрузки натяжения: усталостные трещины, разрыв жилы у точки подключения.
• Загрязнение контактов: пыль, окислы, остатки флюса ухудшают контакт и увеличивают потери.
• Несоответствие импеданса: соединение 75‑омного TNC с 50‑омной линией ведет к отражениям, перегибам АЧХ и локальному перегреву контакта.

Как понять, что запчасть вышла из строя

• Плавающие отказы: пропадание сигнала при касании кабеля или легком пошатывании разъема.
• Падение уровня или качества сигнала: шум, искажения видео, рост ошибок в цифровых потоках, увеличение КСВ/отражений.
• Нестабильное соединение: самопроизвольное ослабление резьбовой муфты, ощущение люфта при фиксации.
• Визуальные признаки: потемнение или позеленение металла, белые отложения, следы влаги, трещины диэлектрика, погнутый или укораченный центральный контакт.
• Электрические тесты: атипично высокое переходное сопротивление контактов, короткое замыкание между жилой и экраном, рывки на импедансной диаграмме при TDR‑измерении.

Рекомендации по уходу и профилактике

• Держите соединения в чистоте: используйте безворсовые салфетки и изопропиловый спирт для удаления загрязнений. Не применяйте абразивы.
• Защита от среды: на улице герметизируйте узел термоусадкой с клеем или самовулканизирующейся лентой; оставляйте каплеотвод («капельную петлю»).
• Периодический осмотр: проверяйте целостность диэлектрика, отсутствие коррозии, надежность фиксации. При обнаружении люфта — переустановите или замените.
• Контроль натяжения кабеля: используйте хомуты и разгрузку, соблюдайте минимальный радиус изгиба, не допускайте кручения при монтаже.
• Разъемы не смешивайте по импедансу и серии. Применяйте только совместимые адаптеры и аксессуары.
• При частых циклах коммутации используйте защитные колпачки в нерабочем состоянии, а при необходимости — допустимую производителем контактную смазку для снижения износа.
• Хранение: сухое, чистое место, закрытые торцы, отсутствие пыли и агрессивных паров.

При соблюдении правил монтажа и ухода J01012A2215 — Разъем TNC, 75 Ом, 1 шт Telegärtner обеспечивает длительную и стабильную работу в профессиональных системах. Корректная подготовка кабеля, аккуратная затяжка и периодическая профилактика — основные факторы, позволяющие сохранить низкие потери и надежный контакт на всем сроке эксплуатации.
