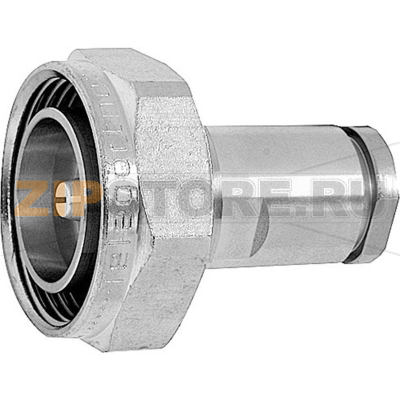

Разъем DIN 7-16, 50 Ом, 1 шт Telegärtner J01120A0101

Описание товара

Разъем DIN 7–16 от Telegärtner модели J01120A0101 предназначен для построения надежных ВЧ/РЧ трактов в телекоммуникационном оборудовании, антенно-фидерных системах, радиорелейных линиях, системах сотовой связи и измерительных стендах. Конструкция стандарта DIN 7–16 обеспечивает устойчивую механическую фиксацию соединения и стабильные электрические параметры при правильном монтаже и эксплуатации. Разъем поставляется поштучно, что удобно для обслуживания и плановой замены в действующих инсталляциях.

J01120A0101 ориентирован на работу в условиях, где важны повторяемость контакта и экранирование. Он совместим с портами оборудования и ответными разъемами того же стандарта DIN 7–16. При монтаже важно соблюдать чистоту сопрягаемых поверхностей и корректный момент затяжки. Использование крутящего момента, рекомендованного производителем, снижает риск повреждений и обеспечивает стабильность соединения при вибрациях и перепадах температуры.

Области применения

• Базовые станции и распределенные антенные системы.
• РЧ тракт измерительного и лабораторного оборудования.
• Антенно-фидерные линии на объектах связи и вещания.
• Системы с требованиями к стабильности контакта и экранированию.

Типичные причины поломок

• Перетяжка или недотяжка резьбового соединения, приводящая к деформации центрального контакта, растрескиванию диэлектрика или постепенному ослаблению узла.
• Попадание влаги из-за повреждения уплотнений или нарушения герметизации при уличной установке.
• Загрязнение контактных поверхностей металлической стружкой, пылью, остатками абразивов, что вызывает рост потерь и интермодуляцию.
• Механические повреждения резьбы и корпуса при некорректном инструменте или частых циклах соединения-разъединения.
• Коррозия при эксплуатации в агрессивной среде без дополнительной защиты.
• Неправильная подготовка кабеля (некачественная зачистка, перекос экрана, нарушенная длина жилы), приводящая к нестабильному контакту и перегреву.

Как понять, что разъем вышел из строя

• Рост КСВ и потерь в линии по результатам измерений, ухудшение уровня сигнала или появление нестабильности при нагрузке.
• Периодические обрывы при изменении положения кабеля, «пропадание» канала или заметный шум.
• Нагрев в зоне разъема при рабочей мощности, ощутимый на ощупь.
• Следы влаги, окисления, зеленый налет, потемнение или пятна на контактных поверхностях.
• Люфт, неравномерный ход при завинчивании, подклинивание резьбы, видимые сколы диэлектрика.

Рекомендации по монтажу

• Подготавливайте кабель калиброванным инструментом; соблюдайте геометрию экрана и центральной жилы.
• Перед стыковкой очистите контактные поверхности безворсовой салфеткой и изопропиловым спиртом.
• Используйте динамометрический ключ и не превышайте рекомендуемый момент затяжки.
• Для уличной установки применяйте погодозащитные материалы (герметизирующие ленты, манжеты), не допуская натекания воды по кабелю к разъему.
• Не применяйте смазки и пасты, не предназначенные для РЧ соединений; избегайте графитовых и абразивных составов.

Уход и профилактика

• Периодически проверяйте затяжку и состояние уплотнений, присутствие следов влаги и коррозии.
• Держите заглушки на разъемах J01120A0101 и ответных портах до момента установки, исключая попадание пыли.
• Планово очищайте контактные поверхности мягкой щеткой и спиртовым раствором; не используйте агрессивные растворители.
• Соблюдайте допустимое число циклов соединения-разъединения; при заметном износе заменяйте разъем.
• Храните компонент в сухом помещении, в оригинальной упаковке, вдали от источников коррозионно-активных паров.

Разъем DIN 7–16 Telegärtner J01120A0101 ориентирован на длительную эксплуатацию при корректной установке и регулярном обслуживании. Соблюдение простых процедур монтажа, защиты от влаги и чистоты контактных поверхностей обеспечивает стабильную работу тракта и снижает риск внеплановых простоев.
